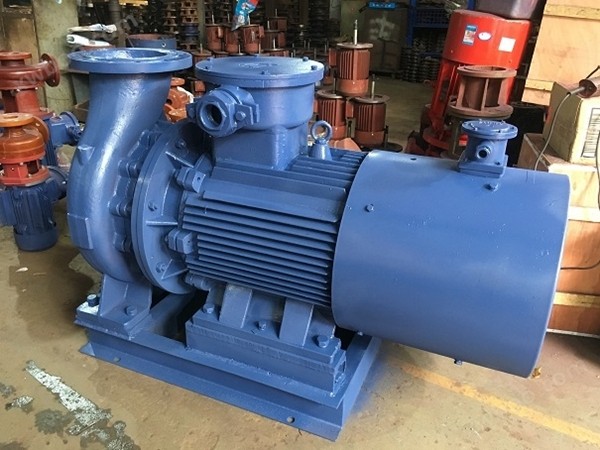

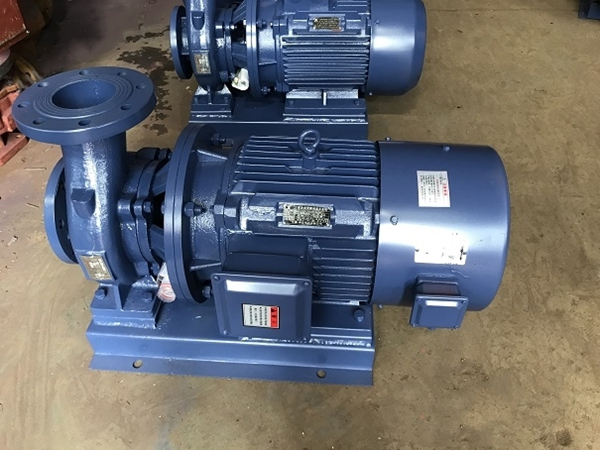

臥式管道離心泵結構分析及使用操作方法

　　臥式管道離心泵是在吸收國內(nei) 外同類產(chan) 品新技術的基礎上，臥式管道離心泵采用國內(nei) 通用離心泵之性能參數，自行研製開發的新一代節能、環保臥式離心泵。該泵性能優(you) 、可靠性高、壽命長、結構合理、 外形美觀，具有行業(ye) 高水平。該泵為(wei) 立式結構，進出口口徑相同，且位於(yu) 同一中心線上，可象閥門一樣安裝於(yu) 管路之中，外形緊湊美觀，占地麵積小，建築投入低，如加上防護罩則可置於(yu) 戶外使用

　　臥式管道離心泵結構特點：

　　1.電動機：直接與(yu) 水泵聯接傳(chuan) 送動力，采用電機。

　　2.泵軸：與(yu) 電機同軸，為(wei) 電機加長軸，確保了軸的同心，使泵運轉平穩。無噪音和振動現象，采用鍍鉻處理，增強了使用壽命。

　　3.擋水圈：防止因密封漏水而使電機進水。

　　4.機械密封：采用不鏽鋼、碳化鎢、氟橡膠等材料製成。平衡式耐高溫。高壓機械密封，運行壽命長，不滲漏，對軸無磨損，不積水垢，保證工作環境的整潔。

　　5.取壓塞：可安裝壓力表直觀監控泵的正常運行

　　6.泵體(ti) ：壓出塞和吸入室采用水力模型設計而成，既美觀又，設有安裝底腳，便於(yu) 安裝和運行穩固。

　　7.放氣塞：灌泵時排淨泵內(nei) 空氣，保證了泵的正常啟動。

　　8.葉輪：設備采用新的水力模型設計而成，具有率，可靠性好等特點。

　　臥式管道離心泵使用操作方法：

　　一、使用條件：

　　1.直聯式泵的過流液體(ti) 溫度不得超過90℃，軸承托架式泵的過流液體(ti) 溫度不得超過105℃。

　　2.由於(yu) 到目前為(wei) 止適應任何介質、濃度、溫度使用的材料，故用戶所輸送介質的腐蝕性、使用條件均不應超出本泵使用的範圍。

　　3.本產(chan) 品提出的技術數據均為(wei) 常溫清水作介質測定，如輸送介質不是常溫清水時，水泵性能將會(hui) 發生變化，敬請用戶作出適當調整。

　　二 、安裝說明：

　　1.泵裝置的輸送管道聯接處，特別是輸入管道的聯接處必須聯接可靠，密封良好。

　　2.HYL型泵如安裝高於(yu) 抽吸液麵時，吸入管進水口應安裝底閥，HYLZ自吸泵在自吸範圍內(nei) 吸入管不必安裝底閥。

　　3.所輸送液體(ti) 如混有竹、木、石、金屬等體(ti) 積過大或過長的硬物時，吸入管進水口處必須裝上濾網，以免上述之物體(ti) 被吸入泵內(nei) 造成卡死葉輪損壞電機或水泵零件。

　　4.水泵裝置一般應有過載與(yu) 短路保護裝置，如保險絲(si) 及過流繼電器，並應根據電機標牌的電流調整保護裝置的設定位。

　　三、使用步驟：

　　1.在啟動前，應先對泵腔灌滿液體(ti) ，嚴(yan) 禁泵腔內(nei) 液體(ti) 不足而啟動。

　　2.使用前，應確認電動機轉向無誤才可使用，半開式葉輪結構泵的正確轉向為(wei) ：麵向電機尾部觀看，電動機風葉應順時針方向旋轉，閉式葉輪結構泵的正確轉向為(wei) ：麵向電動機尾部觀看，電動機風葉應逆時針方向旋轉，試驗起動以電動為(wei) 宜。

　　3.帶軸承托架式水泵在使用前應給軸承托架腔內(nei) 架入30號潤滑油，油位因保持在油鏡中線以下，僅(jin) 可見油以上，嚴(yan) 禁缺油、導致損壞軸承。

　　4.應注意檢查軸封情況，如發現泄漏嚴(yan) 重，應停機修複，避免液體(ti) 滲入電機內(nei) 腔損壞電動機。
