LW立式無阻塞排汙泵概述

LW立式無阻塞排汙泵是引進國外先進技術，通過吸收、轉化研製而成，各項性能指標均達到國家標準同類產(chan) 品水平。由於(yu) 采用獨特的單（雙）通道葉輪，排汙能力強、能有效的通過泵口徑的5倍纖維物與(yu) 直徑為(wei) 泵口徑50%的固體(ti) 顆粒，動密封采用兩(liang) 組特殊材料的硬質合金機械密封裝置，材質為(wei) 鑄鐵和不鏽鋼。該係列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體(ti) 物和長纖維。葉輪與(yu) 傳(chuan) 統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似於(yu) 一截麵大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。該泵水力性能先進、成熟，產(chan) 品經測試各項性能指標均達到有關(guan) 標準規定，產(chan) 品投放市場後以其獨特的功效，可靠的性能，穩定的質量受到廣大用戶的歡迎和好評。

LW型立式無堵塞排汙泵產(chan) 品特點

1、采用獨特的單葉片或雙葉片葉輪結構，大大提高了汙物的通過能力，能有效的通過口徑的5倍纖維物質與(yu) 直徑為(wei) 泵口徑約50％的同體(ti) 顆粒；

2、機械密封采用新型硬質全金耐腐的碳化鎢材料，使其長期處於(yu) 油室內(nei) 運行，可使泵安全連續運行8000小時以上；

3、整體(ti) 結構緊湊、體(ti) 積小、噪聲小、節能效果顯著，檢修方便，同時因電機采用標準的Y係列電機，方便用戶更換；

4、自動控製櫃可以根據所需液位變化，自動控製泵的超動與(yu) 停止，不需專(zhuan) 人看管，使用極為(wei) 方便；

5、可根據用戶需要配備方盤、圓盤安裝係統，它給安裝、維修帶來極大方便，人可不必此為(wei) 而進入汙水坑；

6、能夠在全揚程範圍內(nei) 使用，而保證電機不會(hui) 過載；

7、該排汙泵配上戶外型電機，則無須建泵房，可直接安裝於(yu) 戶外使用節省開支；

8、泵為(wei) 立式結構。

LW無阻塞排汙泵產(chan) 品用途

適用用於(yu) 工廠商業(ye) 嚴(yan) 重汙染廢水的排放、主宅區的汙水排汙站、城市汙水處理廠派水係統、人防係統排水站、自來水廠的給水設備、醫院、賓館的汙水排放、市政工程建築工地、礦山配套附機、農(nong) 村沼氣池、農(nong) 田灌溉等行業(ye) ，輸送帶顆粒的汙水，汙物，也可用於(yu) 清水及帶弱腐蝕性介質。

LW無阻塞排汙泵使用條件

使用環境溫度	≤40℃
濕度	≤95%
海拔高度	≤1000米
介質溫度	不超過60℃
介質重度	1～1.3kg/dm3
鑄鐵材質的使用範圍	PH5～9
1Cr18Ni9Ti不鏽鋼材質可使用一般腐蝕性介質

注：使用環境海拔高度不超過1000米，超過時應在訂貨時提出，以便為(wei) 您提供更可靠的產(chan) 品。

注：用戶如有特殊的溫度、介質等要求，請在訂貨時注明輸送介質的詳細情況，以便本單位提供更為(wei) 可靠之產(chan) 品。

LW立式排汙泵結構說明

單吸蝸殼式泵，泵內(nei) 裝有無堵塞防纏繞型單（雙）大流道葉輪，具有很好的通過能力。該係列泵具有兩(liang) 種結構形式，一是電機與(yu) 泵直接同軸，二是采用聯軸器聯接，電機采用標準立式電機。其結構圖如下，每種結構形式具有兩(liang) 種底座連接形式，一是進口水平吸入，具有轉角功能，可根據使用要求，進出口安放成0°、90°、180°、270°，便於(yu) 管路連接，二是進口軸向吸入，便於(yu) 立式安裝。

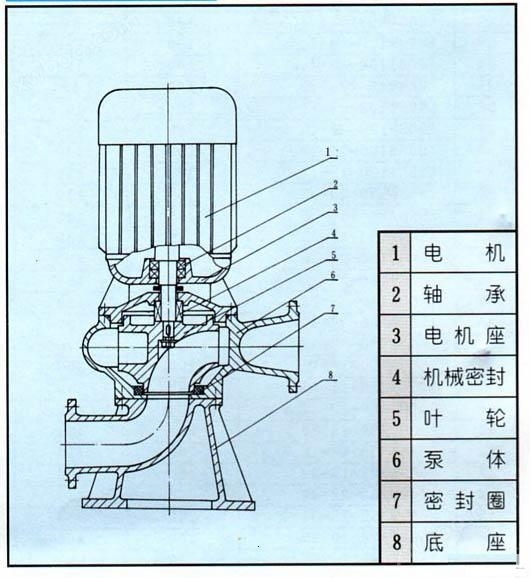

LW立式排汙泵結構簡圖

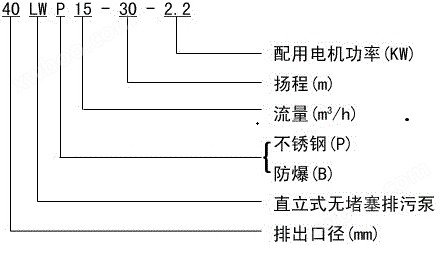

LW無阻塞排汙泵型號及意義(yi)

LW立式排汙泵性能參數

型　　號	口　徑 (mm)	流　量 (m3/h)	揚　程 (m)	功　率 (kw)	轉　速 (r/min)	效　率 (%)
25-8-22-1.1	25	8	22	1.1	2825	38.5
32-12-15-1.1	32	12	15	1.1	2825	40
40-15-15-1.5	40	15	15	1.5	2840	45.1
40-15-30-2.2	40	15	30	2.2	2840	48
50-20-7-0.75	50	20	7	0.75	1390	54
50-10-10-0.75	50	10	10	0.75	1390	56
50-20-15-1.5	50	20	15	1.5	2840	55
50-15-25-2.2	50	15	25	2.2	2840	56
50-18-30-3	50	18	30	3	2880	58
50-25-32-5.5	50	25	32	5.5	2900	53
50-20-40-7.5	50	20	40	7.5	2900	55
65-25-15-2.2	65	25	15	2.2	2840	52
65-37-13-3	65	37	13	3	2880	55
65-25-30-4	65	25	30	4	2890	58
65-30-40-7.5	65	30	40	7.5	2900	56
65-35-50-11	65	35	50	11	2930	60
65-35-60-15	65	35	60	15	2930	63
80-40-7-2.2	80	40	7	2.2	1420	52
80-43-13-3	80	43	13	3	2880	50
80-40-15-4	80	40	15	4	2890	57
80-65-25-7.5	80	65	25	7.5	2900	56
100-80-10-4	100	80	10	4	1440	62
100-110-10-5.5	100	110	10	5.5	1440	66
100-100-15-7.5	100	100	15	7.5	1440	67
100-85-20-7.5	100	85	20	7.5	1440	68
100-100-25-11	100	100	25	11	1460	65
100-100-30-15	100	100	30	15	1460	66
100-100-35-18.5	100	100	35	18.5	1470	65
125-130-15-11	125	130	15	11	1460	62
120-130-20-15	125	130	20	15	1460	63
150-145-9-7.5	150	145	9	7.5	1440	63
150-180-15-15	150	180	15	15	1460	65
150-180-20-18.5	150	180	20	18.5	1470	75
150-180-25-22	150	180	25	22	1470	76
150-130-30-22	150	130	30	22	1470	75
150-180-30-30	150	180	30	30	1470	73
150-200-30-37	150	200	30	37	1480	70
200-300-7-11	200	300	7	11	970	73
200-250-11-15	200	250	11	15	970	74
200-400-10-22	200	400	10	22	1470	76
200-400-13-30	200	400	13	30	1470	73
200-250-15-18.5	200	250	15	18.5	1470	72
200-300-15-22	200	300	15	22	1470	73
200-250-22-30	200	250	22	30	1470	71
200-350-25-37	200	350	25	37	1980	75
200-400-30-55	200	400	30	55	1480	70
250-600-9-30	250	600	9	30	980	74
250-600-12-37	250	600	12	37	1480	78
250-600-15-45	250	600	15	45	1480	75
250-600-20-55	250	600	20	55	1480	73
250-600-25-75	250	600	25	75	1480	73
300-800-12-45	300	800	12	45	980	76
300-500-15-45	300	500	15	45	980	70
300-800-15-55	300	800	15	55	980	73
300-600-20-55	300	600	20	55	980	75
300-800-20-75	300	800	20	75	980	78
300-950-20-90	300	950	20	90	980	80
300-1000-25-110	300	1000	25	110	980	82
350-1100-10-55	350	1100	10	55	980	84.5
350-1500-15-90	350	1500	15	90	980	82.5
350-1200-18-90	350	1200	18	90	980	83.1
350-1100-28-132	350	1100	28	132	740	83.2
350-1000-36-160	350	1000	36	160	740	78.5
400-1500-10-75	400	1500	10	75	980	82.1
400-2000-15-132	400	2000	15	132	740	85.5
400-1700-22-160	400	1700	22	160	740	82.1
400-1500-26-160	400	1500	26	160	740	83.5
400-1700-30-200	400	1700	30	200	740	83.5
400-1800-32-250	400	1800	32	250	740	82.1
500-2500-10-110	500	2500	10	110	740	82
500-2600-15-160	500	2600	15	160	740	83
500-2400-22-220	500	2400	22	220	740	84
500-2600-24-250	500	2600	24	250	740	82

LW立式無阻塞排汙泵安裝說明

1．泵和管路應有各自支承件，不得將管路重量作用於(yu) 泵上。

2．為(wei) 了維護方便和使用安全，在泵的進出口管路上各安裝一隻調節閥及在泵出口附近安裝一隻壓力表以保證泵在額定揚程和流量範圍內(nei) 運行，礴保泵的正常運行，提高水泵的使用壽命。

3．安裝泵時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響

4．安裝前應檢查水泵和電機的緊固情況和有無損傷(shang) 。

5．輸送高溫液體(ti) 肘為(wei) 了不使泵承受管路的熱變形，泵座的底腳螺栓不匝固定，當管路係統在熱脹冷縮時，使泵能與(yu) 管道一起移動。

LW立式無阻塞排汙泵使用注意事項

1．使月前應仔細檢查緊固件是否姐動或脫落，泵在運輸、存放、安裝過程中有無變形或損壞。

2．排汙泵起動後，旋轉方旬從(cong) 進口看為(wei) 逆時針轉動，如果電泵反轉，隻需將電纜線中的任何二相線對調一下接線位置即可。

3．不得將電采長期處於(yu) 低場程狀態下運行(一般使用揚程不得低於(yu) 額定揚程的60%)，好控製在建議使甩揚程範圍以內(nei) ，以防水泵因載而燒壞電機。

4．排汙泵不應在汽蝕工況下運行，以提高泵的使用壽命，嚴(yan) 禁水泵缺液運行，否則極易燒壞機械密封件。

5．如泵的零件為(wei) 鑄鐵製成時，在冬季露天安裝時。應注意防止擊破，溫度特別低時，應加以保溫。

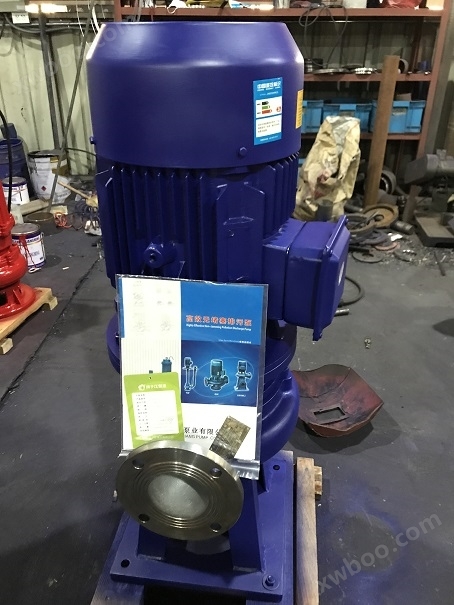

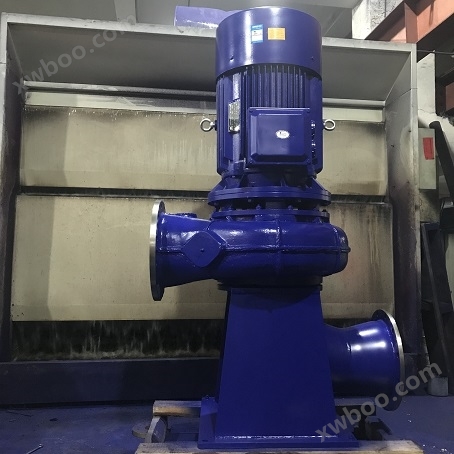

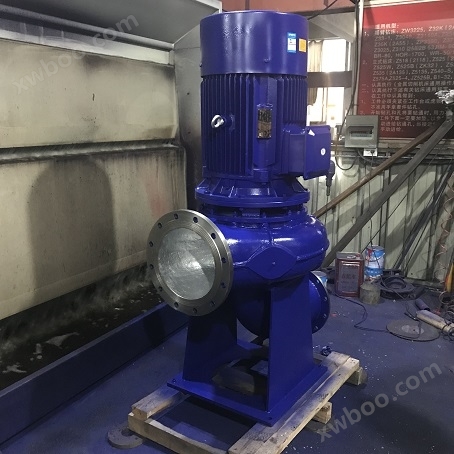

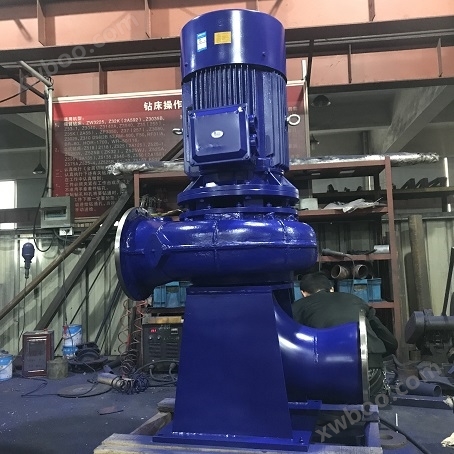

產(chan) 品實拍圖：
