WL型不鏽鋼防爆直立式排汙泵

簡要描述：WL型不鏽鋼防爆直立式排汙泵安全可靠、減少維修費用：經過平衡校驗的轉子部件及合理的軸承布置有效地平衡了泵的徑向力及軸向力，從(cong) 而保證了機組能夠長期穩定的運行，且具有振動小、噪音低。

產品型號：WL型
廠商性質：生產廠家
更新時間：2024-11-05
訪問量：1187

說明書下載產品視頻產品谘詢

產(chan) 品分類

Product Category

相關(guan) 文章

詳細介紹

立式排汙泵產(chan) 品概述

WL型立式排汙泵主要由軸、軸承架、泵蓋、葉輪、泵座、電機支架、電機等部件組成。泵為(wei) 立式單級單吸渦殼泵，葉輪采用雙流道結構，能有效通過泵口徑5倍的纖維物質及直徑為(wei) 口徑50%的固體(ti) 顆粒。產(chan) 品執行JB/T6535-92《離心汙水泵技術條件》標準。

產(chan) 品解析

立式排汙泵產(chan) 品特點

1、安全可靠、減少維修費用：經過平衡校驗的轉子部件及合理的軸承布置有效地平衡了泵的徑向力及軸向力，從(cong) 而保證了機組能夠長期穩定的運行，且具有振動小、噪音低。

2、過流能力強：順暢的大流道，特殊的葉輪防堵設計，確保泵運行高效且無堵塞。

3、雙重密封、雙重防護：兩(liang) 重機封串聯配置，真正實現雙重保護，確保電機安全。

立式排汙泵工作條件

流量	2～1500 m3/h
揚程範圍	3～45m
額定轉速n	970～2900r/min
介質溫度	－15℃～+60℃
介質密度	≤1.3×103kg/m3
介質PH值	5～9
係統高工作壓力	≤0.6Mpa

立式排汙泵結構圖

序號部件名稱序號部件名稱

1 底座 5 電機
2 泵體 6 主軸
3 葉輪 7 機械密封
4 油室 8 葉輪螺母

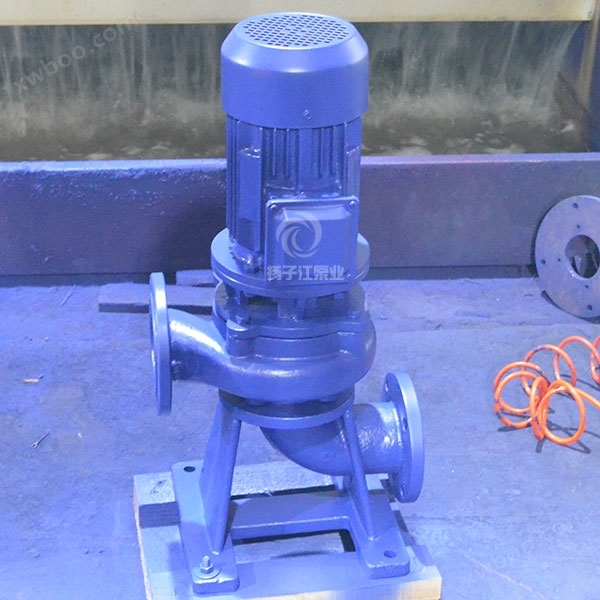

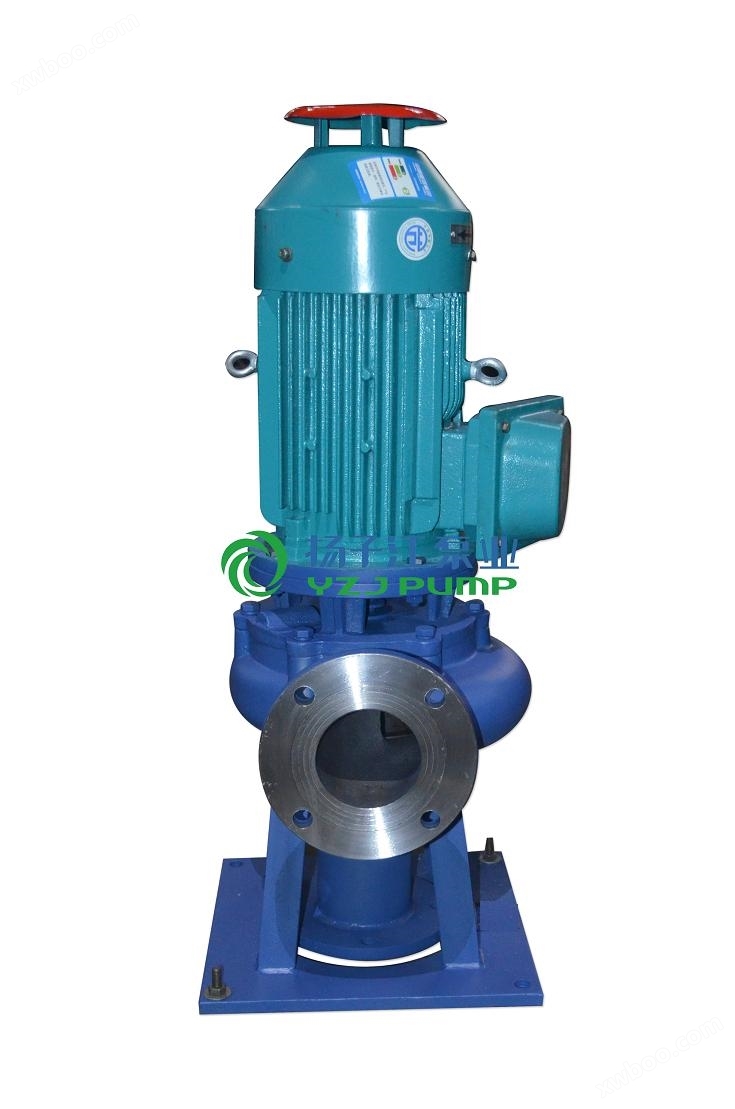

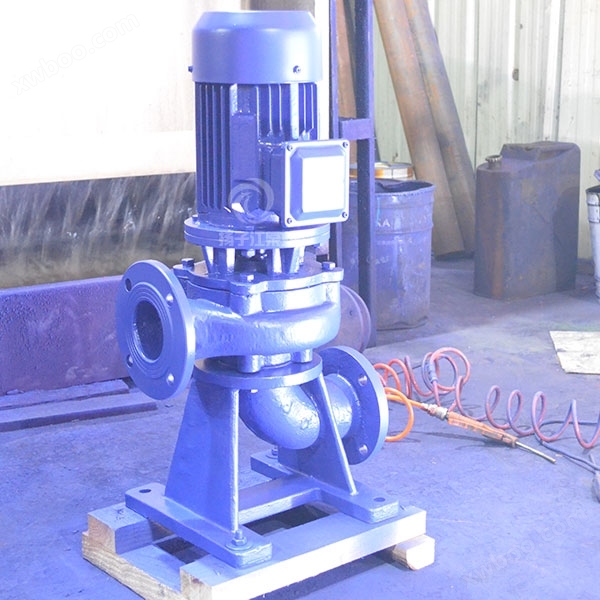

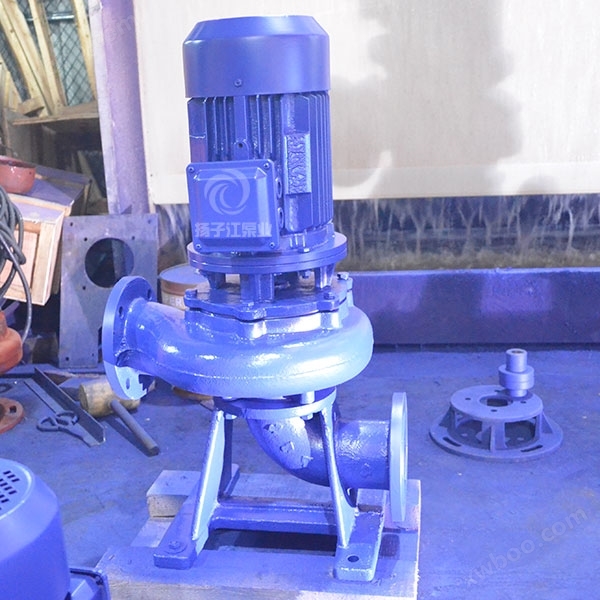

產(chan) 品實拍圖

立式排汙泵產(chan) 品用途

立式排汙泵適用用於(yu) 工廠商業(ye) 嚴(yan) 重汙染廢水的排放、主宅區的汙水排汙站、城市汙水處理廠派水係統、人防係統排水站、自來水廠的給水設備、醫院、賓館的汙水排放、市政工程建築工地、礦山配套附機、農(nong) 村沼氣池、農(nong) 田灌溉等行業(ye) ，輸送帶顆粒的汙水，汙物，也可用於(yu) 清水及帶弱腐蝕性介質。

性能參數表

直立式無堵塞排汙泵型號	口徑	流量	揚程	轉速	電機功率	效率	自動耦合器
直立式無堵塞排汙泵型號	mm	m3/h	M	r/min	kw	%	自動耦合器
25-8-22-1.1	25	8	22	2900	1.1	45
32-12-15-1.1	32	12	15	2900	1.1
40-15-15-1.5	40	15	15	2900	1.5	54
40-15-30-2.2	40	15	30	2900	2.2	54
50-20-7-0.75	50	20	7	2900	0.75	51	GAK-50
50-10-10-0.75	50	10	10	2900	0.75	52	GAK-50
50-20-15-1.5	50	20	15	290	1.5	53	GAK-50
50-15-25-2.2	50	15	25	2900	2.2	54	GAK-50
50-18-30-3	50	18	30	2900	3	55	GAK-50
50-40-15-4	50	40	15	2900	4	55	GAK-50
50-25-32-5.5	50	25	32	2900	5.5	55	GAK-50
50-20-40-7.5	50	50	20	2900	7.5	58	GAK-50
65-25-15-2.2	65	25	15	2900	2.2	50	GAK-65
65-37-13-3	65	37	13	2900	3	57	GAK-65
65-25-30-4	65	25	30	2900	4	61	GAK-65
65-30-40-7.5	65	30	40	2900	7.5	56	GAK-65
65-35-50-11	65	35	50	2900	11	45	GAK-65
65-35-60-15	65	35	60	2900	15	65	GAK-65
80-60-13-5.5	80	60	13	2900	5.5	67
80-40-7-2.2	80	40	7	1450	2.2	59	GAK-80
80-43-13-3	80	43	13	2900	3	70
80-40-15-4	80	40	15	2900	4	61
80-65-25-7.5	80	65	25	2900	7.5	63	GAK-80
100-80-10-4	100	100	10	1450	4	65	GAK-100
