IHF型氟塑料化工泵

簡要描述：流量：6.3～400m3/h；揚程：5～132m；轉速：2900、1450r/min；功率：0.55～110KW；進口直徑：50～200mm；高工作壓力：1.6Mpa。

產品型號：IHF型
廠商性質：生產廠家
更新時間：2024-11-05
訪問量：1194

說明書下載產品視頻產品谘詢

產(chan) 品分類

Product Category

相關(guan) 文章

詳細介紹

IHF型氟塑料化工泵概述

IHF型氟塑料化工泵為(wei) 單級單吸式氟塑料合金化工離心泵，是按國際標準設計並結合非金屬泵的加工工藝設計生產(chan) 的，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、無毒素分解、使用溫度寬，輸送介質溫度為(wei) -85℃-200℃等優(you) 點。

IHF型氟塑料化工泵產品特點

IHF型氟塑料離心泵的泵體(ti) 材質采用金屬外殼內(nei) 襯聚全氟乙丙烯（F46）、葉輪和泵蓋均采用金屬嵌件外包氟塑料整體(ti) 燒結壓製成型，軸封采用外裝式波紋管機械密封，靜環選用99.9%氧化鋁陶瓷或炭化矽，動環采用四氟填充材料或炭化矽。其特點是該泵結構先進合理，耐腐蝕強，密封性能嚴(yan) 密可靠，工作穩定，噪音低，使用壽命長。

IHF型氟塑料化工泵產品用途

廣泛適用於(yu) 化工、製藥、石油、冶金、電力、電鍍、酸洗、農(nong) 藥、造紙等行業(ye) 中液體(ti) 輸送、廢水處理和加酸等工藝流程。本泵可輸送任何濃度的硫酸、鹽酸、硝酸、醋酸、氫氟酸、王水、強堿、強氧化劑、有機溶劑等強腐蝕性介質的使用，是目前先進的耐腐蝕裝備之一。

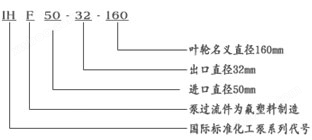

IHF型氟塑料化工泵型號意義

IHF型氟塑料化工泵技術參數

流量：6.3～400m3/h；

揚程：5～132m；

轉速：2900、1450r/min；

功率：0.55～110KW；

進口直徑：50～200mm；

高工作壓力：1.6Mpa。

性能參數

型號	轉速 (r／min)	流量		揚程 (m)	效率 (％)	功率(KW)		必需汽蝕餘量 (m)	葉輪直徑 (mm)	重量 (kg)
型號	轉速 (r／min)	(m3／h)	(L／s)	揚程 (m)	效率 (％)	軸功率	電機功率	必需汽蝕餘量 (m)	葉輪直徑 (mm)	重量 (kg)
IHF32-25-125	2900	3.5 5 6.5	0.97 1.39 1.80	21 20 18	40 44 42	0.50 0.62 0.76	1.5	2.3	128	80
IHF32-25-125	1450	1.75 2.5 3.25	0.49 0.69 0.90	5.25 5 4.5	37 40 38	0.068 0.085 0.105	0.75	2.3	128	75
IHF32-25-125A	2900	3.1 4.5 5.8	0.06 1.25 1.61	17.6 16 14.4	38 41 40	0.70 0.48 0.57	1.1	2.3	115	75
IHF32-25-160	2900	3.5 5 6.5	0.97 1.39 1.80	33 32 30	34 40 42	0.93 1.10 1.26	2.2	2.3	162	90
IHF32-25-160	1450	1.75 2.5 3.25	0.49 0.69 0.90	8.25 8 7.5	30 38 40	0.13l 0.143 0.166	0.75	2.3	162	75
IHF32-25-160A	2900	3.1 4.5 5.8	0.86 1.25 1.61	29 28 26	30 35 36	0.8l 0.97 1.14	1.5	2.3	152	80
IHF40-32-125	2900	4.4 6.5 8.3	1.22 1.80 2.31	21 20 18	40 45 43	0.63 0.79 0.95	2.2	2.5	128	90
IHF40-32-125	1450	2.2 3.25 4.15	0.60 0.90 1.15	5.25 5 4.5	37 41 40	0.085 0.108 0.127	0.75	2.5	128	75
IHF40-32-125A	2900	3.9 5.6 7.4	1.08 1.56 2.06	17.6 16 14.4	38 42 40	0.49 0.58 0.72	1.5	2.5	115	80
IHF40-32-160	2900	4.4 6.5 8.3	1.22 1.80 2.31	33 32 30	34 40 39	1.16 1.42 1.71	2.2	2.5	162	90
IHF40-32-160	1450	2.2 2.5 3.25	0.60 0.90 1.15	8.25 8 7.5	33 36 37	0.14 0.15 0.18	0.75	2.5	162	75
IHF40-32-160A	2900	3.9 5.6 7.4	1.08 1.56 2.06	29 28 26	32 38 37	0.96 1.23 1.41	1.5	2.5	152	80
IHF50-32-125	2900	8.8 12.5 16.3	1.08 1.56 2.06	21.5 20 17.5	45 54 53	1.15 1.26 1.47	2.2	3.0	128	90
IHF50-32-125	1450	4.4 6.25 8.15	17 1.74 2.26	5.37 5 4.37	37 46 45	0.17 0.18 0.22	0.75	3.0	128	75
IHF50-32-125A	2900	8 11 14.5	2.22 3.05 4.03	17 16 14	42 52 51	0.88 0.92 1.08	1.5	3.0	115	80
IHF50-32-160	2900	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	41 48 47	1.93 2.27 2.84	4	3.0	160	120
IHF50-32-160	1450	4.4 6.25 8.15	1.2 1.74 2.26	8.25 8 7.5	31 41 42	0.31 0.33 0.39	0.75	3.0	160	90
IHF50-32-160A	2900	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	39 47 46	1.16 1.88 2.34	3	3.0	150	l00
IHF50-32-200	2900	8.8 12.5 16.3	2.44 3.47 4.53	52 50 48	34 42 41	3.70 4.10 5.20	7.5	3.0	190	150
IHF50-32-200	1450	4.4 6.25 8.15	1.2 1.74 2.26	13 12.5 12	25 33 36	0.62 0.65 0.74	1.5	3.0	190	100

型號	轉速 (r／min)	流量		揚程 (m)	效率 (％)	功率(KW)		必需汽蝕餘量 (m)	葉輪直徑	重量 (kg)
型號	轉速 (r／min)	(m3／h)	(1／s)	揚程 (m)	效率 (％)	軸功率	電機功率	必需汽蝕餘量 (m)	葉輪直徑	重量 (kg)
IHF50-32-200A	2900	8.2 11.7 15.2	2.28 3.25 4.22	45 44 42	31 40 39	3.24 3.50 4.45	5.5	3.0	178	130
IHF50-32-250	2900	8.8 12.5 16.3	2.44 3.47 4.53	82 80 76	27 35 34	7.30 7.80 10	11	3.0	250	220
IHF50-32-250	1450	4.4 6.25 8.15	1.2 1.74 2.26	20.5 20 19	20 27 30	1.22 1.26 1.40	2.2	3.0	250	100
IHF50-32-250A	2900	8.2 11.7 15.2	2.28 3.25 4.22	7l 70 68	25 34 33	4.53 6.56 8.52	7.5	3.0	235	170
IHF65-50-l25	2900	17.5 25 3	4.86 6.94 9.0	21.5 20 17.5	56 64 63	1.83 2.13 2.42	3	3.5	128	100
IHF65-50-l25	1450	8.75 12.5 16	2.43 3.47 4.44	5.37 5 4.37	45 57 58	0.28 0.30 0.33	0.75	3.5	128	80
IHF65-50-125A	2900	15.6 22.3 29	4.33 6.19 8.1	17 16 14	53 62 61	1.36 1.57 1.79	2.2	3.5	115	90
IHF65-50-160	2900	17.5 25 32	4.86 6.94 9.0	33 32 27.5	50 59 57	3.15 3.69 4.20	5.5	3.5	160	145
IHF65-50-160	1450	8.75 12.5 16	2.43 3.47 4.44	8.25 8 6.87	40 53 51	0.49 0.51 0.59	1.1	3.5	160	90
IHF65-50-160A	2900	16.4 23.3 30.4	4.56 6.5 8.44	29 28 24	48 58 56	2.70 3.10 3.54	4	3.5	150	130
IHF65-40-200	2900	17.5 25 32	4.86 6.94 9.0	52 50 45.5	45 54 54	5.50 6.30 7.35	11	3.5	195	225
IHF65-40-200	1450	8.75 12.5 16	2.43 3.47 4.44	13 12.5 11.4	36 46 47	0.86 0.93 1.05	1.5	3.5	195	100
IHF65-40-200A	2900	16.4 23.3 30.4	4.56 6.5 8.44	46 44 40	43 53 52	4.30 5.00 5.20	7.5	3.5	183	170
IHF65-40-250	2900	17.5 95 32	4.86 6.94 9.0	82 80 76	39 50 52	10.10 10.90 12.74	18.5	3.5	250	240
IHF65-40-250	1450	8.75 12.5 16	2.43 3.47 4.44	20.5 20 19	32 42 44	1.52 1.62 1.88	3	3.5	250	130
IHF65-40-250A	2900	16.4 23.3 30.4	4.56 6.5 8.44	71 70 68	36 48 50r-	8.80 9.30 11.25	15	3.5	235	230
IHF80-65-125	2900	35 50 65	9.72 13.9 18.1	21.5 20 17	64 69 67	3.20 3.95 4.50	5.5	4.0	134	150
IHF80-65-125	1450	17.5 25 32.5	4.86 6.9 9.0	5.37 5 4.25	54 64 62	0.47 0.53 0.6l	1.1	4.0	134	90
IHF80-65-125A	2900	31 45 58	8.6 12.5 16.1	17 16 14	62 68 67	2.30 2.88 3.30	4	4.0	120	130
IHF80-65-160	2900	35 50 65	9.72 13.9 18.1	33 32 27.5	60 68 67	5.24 6.41 7.27	11	4.0	165	220

型號	轉速 (r／min)	流量		揚程 (m)	效率 (％)	功率(KW)		必需汽蝕餘量 (m)	葉輪直徑(mm)	重量 (kg)
型號	轉速 (r／min)	(m3／h)	(l／s)	揚程 (m)	效率 (％)	軸功率	電機功率	必需汽蝕餘量 (m)	葉輪直徑(mm)	重量 (kg)
IHF80-65-160	1450	17.5 25 32.5	4.86 6.9 9.0	8.25 8 6.88	50 62 61	0.78 0.88 1.00	1.5	4.0	165	100
IHF80-65-160A	2900	31 45 58	8.6 12.5 16.1	29 28 24	58 67 66	4.10 5.12 5.34	7.5	4.0	165	190
IHF80-50-200	2900	35 50 65	9.72 13.9 18.1	52 50 45.5	52 64 65	9.53 10.64 12.39	15	4.0	197	230
IHF80-50-200	1450	17.5 2532.5	4.86 6.9, 9.0	13 12.5 11.38	51 59 58	1.21 1.44 1.74	3	4.0	197	130
IHF80-50-200A	2900	31 45 58	8.6 12.5 16.1	46 44 40	50 63 62	7.35 8.56 10	11	4.0	185	220
IHF80-50-250	2900	35 50 65	9.72 13.9 18.1	82 80 72	40 50 51	19.40 21.80 25	30	4.0	248	400
IHF80-50-250	1450	17.5 25 32.5	4.86 6.9 9.0	20.5 20 18	40 50 51	2.40 2.70 3.12	4	4.0	248	145
IHF80-50-250A	2900	31 45 58	8.6 12.5 16.1	71.5 70 63	39 50 51	15.40 17.60 19.90	22	4.0	232	310
IHF100-80-125	2900	70 100 130	19.4 27.8 36.1	23 20 14	70 75 65	6.26 7.26 7.63	11	5.0	136	220
IHF100-80-125	1450	35 50 65	9.7 13.9 18.0	5.75 5 3.5	65 70 64	0.85 0.97 0.98	1.5	4.5	136	100
IHF100-80-125A	2900	62.6 89 116	17.4 24.7 32.2	18 16 11	68 73 65	4.50 5.30 5.74	7.5	5.0	122	200
IHF100-80-160	2900	70 100 130	19.4 27.8 36.1	34 32 24	68 74 65	9.53 11.78 13.03	15	5.0	170	230
IHF100-80-160	1450	35 50 65	9.7 13.9 18.0	8.5 8 6.5	60 68 67	1.35 1.60 1.69	2.2	4.5	170	110
IHF100-80-160A	2900	65.4 93.5 121	18.2 26 33.6	32 28 21	66 73 65	8.60 9.30 10.6	11	5.0	159	220
IHF100-65-200	2900	70 100 130	19.4 27.8 36.1	52 50 42	64 72 71	15.50 18.91 20.94	30	5.0	210	400
IHF100-65-200	1450	35 50 65	9.7 13.9 18.0	13 12.5 10.5	60 68 63	2.06 2.50 2.95	4	4.5	210	140
IHF100-65-200A	2900	65.4 93.5 121	18.2 26 33.6	46 44 37	63 71 70	13 15.02 17.40	22	5.0	197	310
IHF100-65-250	2900	70 100 130	19.4 27.8 36.1	87 80 68	62 69 68	26.60 31.60 35	45	4.0	255	450
IHF100-65-250	1450	30 50 60	8.33 13.9 16.7	21.2 20 18.5	58 63 62	3.00 4.30 4.72	5.5	4.5	255	170
IHF100-65-250A	2900	65.4 93.5 121	16.2 26 33.6	76.5 70 59	60 68 67	20.25 26.2 28	37	4.5	238	410

型號
轉速 n=2900 r/min
轉速 n=1450 r/min
流量
(m3/h)
揚程
m
電機功率
KW
汽蝕餘(yu) 量(m)
效率
(%)
流量m3/h
揚程
m
電機
功率
KW
汽蝕餘(yu) 量
(m)
效率(%)
IHF40-25-125
6.3
20
1.5
3.0
51
3.6
5
0.37
3.0
42
IHF40-25-160
6.3
32
2.2
3.0
46
3.6
8
0.55
3.0
45
IHF40-25-200
6.3
50
4
3.0
39
3.6
12.5
0.75
3.0
41
IHF40-25-250
6.3
80
7.5
3.0
41
3.6
20
1.5
3.0
49
IHF50-32-125
12.5
20
2.2
3.0
51
6.3
5
0.55
3.0
45
IHF50-32-160
12.5
32
4
3.0
46
6.3
8
0.55
3.0
40
IHF50-32-200
12.5
50
7.5
3.0
39
6.3
12.5
1.1
3.0
33
IHF65-50-125
25
20
3
3.5
62
12.5
5
0.55
3.5
55
IHF65-50-160
25
32
5.5
3.5
57
12.5
8
1.1
3.5
51
IHF65-40-200
25
50
11
3.5
52
12.5
12.5
1.5
3.5
46
IHF65-40-250
25
80
18.5
3.5
50
12.5
20
3
3.5
43
IHF65-40-315
30
127
30
3.5
52
12.5
32.3
5.5
3.5
37
IHF80-65-125
50
20
5.5
4.0
69
25
5
1.1
4.0
64
IHF80-65-160
50
32
11
4.0
67
25
8
1.5
4.0
62
IHF80-50-200
50
50
15
4.0
63
25
12.5
2.2
4.0
57
IHF80-50-250
50
80
30
4.0
66
25
20
5.5
4.0
51
IHF100-80-125
100
20
11
4.5
77
50
5
1.5
4.5
74
IHF100-80-160
100
32
15
4.5
73
50
8
2.2
4.5
69
IHF100-65-200
100
50
30
4.5
73
50
12.5
5.5
4.5
68
IHF100-65-250
100
80
55
4.5
73
50
20
11
4.5
68
IHF125-80-160
160
32
30
5.0
70
80
8
5.5
5.0
74
IHF125-100-200
200
50
55
5.0
65
100
12.5
11
5.0
71
IHF125-100-250

100
20
15
5.0
73
IHF125-100-315

100
32
18.5
5.0
73
IHF150-125-250

200
20
22
5.0
73
IHF150-125-315

200
32
45
5.0
73
IHF200-150-250

400
20
55
5.5
74
IHF200-150-315

400
32
75
5.5
74
IHF250-200-315

700
32.3
55
7.5
75
IHF300-250-315

900
32.3
75
8.0
70
IHF400-300-315

1000
15
110
6.0
80
注：如用戶所需參數不在此表範圍，可根據用戶要求予以調整

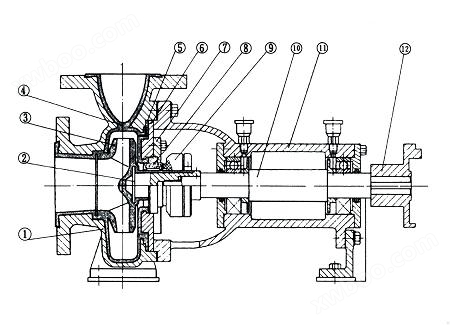

結構圖

序號	名稱	材料
1	泵體	HT200
2	葉輪骨架	45#鋼
3	葉輪	聚全氟乙丙烯
4	泵體襯裏	聚全氟乙丙烯
5	泵蓋襯裏	聚全氟乙丙烯
6	泵蓋	HT200
7	機封蓋壓	1Cr18Ni9Ti
8	靜環	99.9%氧化鋁陶瓷
9	動環	填充四氟乙烯
10	泵軸	3Cr13
11	軸承體	HT200
12	聯軸器	HT200

安裝注意事項

1．泵的安裝是否合理，對泵的正常運行與(yu) 使用壽命有極其重要影響，故安裝和校正必須仔細進行。

2．對照安裝尺寸預埋好底腳螺栓，做好混凝土基礎工作。

3．待基礎水泥凝固後，將泵安裝基礎上，應用水平儀(yi) 檢查泵和電機軸的水平情況，如不水平，應用墊鐵調正直至水平，調妥後擰緊底腳螺母。

4．檢查泵的轉動部件是否有卡住擦碰現象，應嚴(yan) 格檢查泵軸與(yu) 電機的同軸度，可用薄片調整使其同心，後用手轉動聯軸器，轉動輕鬆均勻無擦碰現象則為(wei) 正常。

5．泵的吸人和吐出管路應有各自的支架，不允許管路的重量直接由泵來承受，以免把泵壓壞。

6．泵的安裝位置高於(yu) 液麵(在泵的吸程允許範圍內(nei) )時，應在吸人管路端部安裝上底閥，並在排出管路上設置灌液螺孔或閥門，供泵起動前灌液之用；泵的安裝位置低於(yu) 液麵時，應在吸人管路上按裝控製閥門和過濾裝置，以防止雜物吸人泵內(nei) ，過濾麵積應大於(yu) 管路麵積的3-4倍。

7．揚程高的泵在出口流量控製閥門的外端管路上還應安裝逆止閥，以防止突然停機時的水錘破壞。

8．必須保證泵的安裝高度符合泵的汽蝕餘(yu) 量，並考慮管路損失及介質溫度。

產(chan) 品谘詢

留言框

產品：
留言內容：
您的單位：
您的姓名：
聯係電話：
常用郵箱：
詳細地址：
省份：
驗證碼：

型號	轉速 n=2900 r/min					轉速 n=1450 r/min
型號	流量 (m3/h)	揚程 m	電機功率 KW	汽蝕餘(yu) 量(m)	效率 (%)	流量m3/h	揚程 m	電機功率 KW	汽蝕餘(yu) 量 (m)	效率(%)
IHF40-25-125	6.3	20	1.5	3.0	51	3.6	5	0.37	3.0	42
IHF40-25-160	6.3	32	2.2	3.0	46	3.6	8	0.55	3.0	45
IHF40-25-200	6.3	50	4	3.0	39	3.6	12.5	0.75	3.0	41
IHF40-25-250	6.3	80	7.5	3.0	41	3.6	20	1.5	3.0	49
IHF50-32-125	12.5	20	2.2	3.0	51	6.3	5	0.55	3.0	45
IHF50-32-160	12.5	32	4	3.0	46	6.3	8	0.55	3.0	40
IHF50-32-200	12.5	50	7.5	3.0	39	6.3	12.5	1.1	3.0	33
IHF65-50-125	25	20	3	3.5	62	12.5	5	0.55	3.5	55
IHF65-50-160	25	32	5.5	3.5	57	12.5	8	1.1	3.5	51
IHF65-40-200	25	50	11	3.5	52	12.5	12.5	1.5	3.5	46
IHF65-40-250	25	80	18.5	3.5	50	12.5	20	3	3.5	43
IHF65-40-315	30	127	30	3.5	52	12.5	32.3	5.5	3.5	37
IHF80-65-125	50	20	5.5	4.0	69	25	5	1.1	4.0	64
IHF80-65-160	50	32	11	4.0	67	25	8	1.5	4.0	62
IHF80-50-200	50	50	15	4.0	63	25	12.5	2.2	4.0	57
IHF80-50-250	50	80	30	4.0	66	25	20	5.5	4.0	51
IHF100-80-125	100	20	11	4.5	77	50	5	1.5	4.5	74
IHF100-80-160	100	32	15	4.5	73	50	8	2.2	4.5	69
IHF100-65-200	100	50	30	4.5	73	50	12.5	5.5	4.5	68
IHF100-65-250	100	80	55	4.5	73	50	20	11	4.5	68
IHF125-80-160	160	32	30	5.0	70	80	8	5.5	5.0	74
IHF125-100-200	200	50	55	5.0	65	100	12.5	11	5.0	71
IHF125-100-250						100	20	15	5.0	73
IHF125-100-315						100	32	18.5	5.0	73
IHF150-125-250						200	20	22	5.0	73
IHF150-125-315						200	32	45	5.0	73
IHF200-150-250						400	20	55	5.5	74
IHF200-150-315						400	32	75	5.5	74
IHF250-200-315						700	32.3	55	7.5	75
IHF300-250-315						900	32.3	75	8.0	70
IHF400-300-315						1000	15	110	6.0	80
注：如用戶所需參數不在此表範圍，可根據用戶要求予以調整
