簡要描述：QBY型塑料氣動隔膜泵(單邊型)自投產(chan) 以來，已被國內(nei) 一千多家石油、化工、電子、陶瓷、紡織、油漆、製藥機械係統單位采用，安置在種特殊場合，用來抽送各種常規泵不能抽吸的介質，且替代齒輪泵的理想產(chan) 品，均取的了滿意的效果。
產品型號：QBY型廠商性質：生產廠家更新時間：2024-11-05訪 問 量：1166
產(chan) 品分類
Product Category詳細介紹
QBY型塑料氣動隔膜泵(單邊型)參數範圍
| 流量 | 揚程 | 口徑 | 溫度 | 壓力 | 自吸高度 |
| 0-30m3/h | 0-50m | 10-100mm | -15-+120℃ | 0.1-0.7MPa | 5-7m |
不同型號塑料氣動隔膜泵性能參數參考
| 型號 |
流量 (m3/h) |
揚程 (m) |
出口壓力 (kgf/cm2) |
吸程 (m) |
大允許能 過顆粒直徑 (mm) |
大供氣壓力 (kbf/cm2) |
大供氣消耗量 (m3/min) | 材料 | |||
| 鋁合金 | 不鏽鋼 | 鑄造鐵 | 增強聚丙烯 | ||||||||
| QBY-10 | 0～0.8 | 0～50 | 6 | 5 | 1 | 7 | 0.3 | ★ | ★ | ★ | ★ |
| QBY-15 | 0～1 | 0～50 | 6 | 5 | 1 | 7 | 0.3 | ★ | ★ | ★ | ★ |
| QBY-25 | 0～2.4 | 0～50 | 6 | 7 | 2.5 | 7 | 0.6 | ★ | ★ | ★ | ★ |
| QBY-40 | 0～8 | 0～50 | 6 | 7 | 4.5 | 7 | 0.6 | ★ | ★ | ★ | ★ |
| QBY-50 | 0～12 | 0～50 | 6 | 7 | 8 | 7 | 0.9 | ★ | ★ | ★ | ★ |
| QBY-65 | 0～16 | 0～50 | 6 | 7 | 8 | 7 | 0.9 | ★ | ★ | ★ | ★ |
| QBY-80 | 0～24 | 0～50 | 6 | 7 | 10 | 7 | 1.5 | ★ | ★ | ★ | ★ |
| QBY-100 | 0～30 | 0～50 | 6 | 7 | 10 | 7 | 1.5 | ★ | ★ | ★ | / |
注:★－有 ∕－無

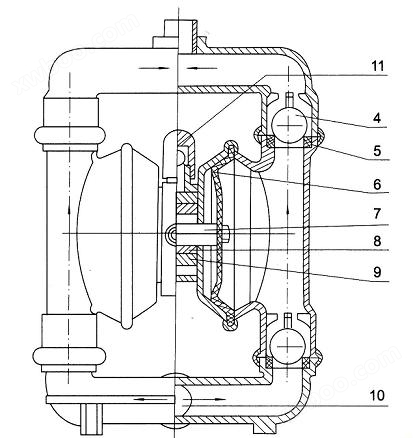

QBY氣動隔膜泵結構圖
1 進氣口 2 配氣閥體(ti) 3 配氣閥 4 圓球 5 球座 6 隔膜 7 連杆 8 連杆銅套 9 中間支架 10 泵進口 11 排氣口

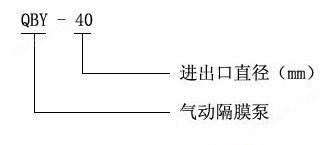

QBY-40氣動隔膜泵型號意義(yi)
QBY型塑料氣動隔膜泵(單邊型)概述
QBY係列氣動隔膜泵是一種新型輸送機械，是目前國內(nei) 新穎的一種泵類。采用空氣壓縮機壓縮空氣為(wei) 動力源，對於(yu) 各種腐蝕性液體(ti) ，帶顆粒的液體(ti) ，高粘度、易揮發、易燃、劇毒的液體(ti) ，均能予以抽光吸盡。其性能參數與(yu) 聯邦德國的 WLLDENPVMPS、美國的MARIOWPUMPS相近.本廠目前已形成係列化生 產(chan) ，共有八種規格直徑：￠10mm(3/8")、￠15mm(1/2")、￠25mm(1")、￠40mm( 1 1/2")、￠50mm(2")、￠65mm( 2 1/2")、￠80mm(3")、￠100mm(4")。三種材質、鋁合金、鑄鐵、不鏽鋼。隔膜泵根據不同液體(ti) 介質分別采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯。以滿足不同用戶的需要。該泵自投產(chan) 以來，已被國內(nei) 一千多家石油、化工、電子、陶瓷、紡織、油漆、製藥機械係統單位采用，安置在種特殊場合，用來抽送各種常規泵不能抽吸的介質，且替代齒輪泵的理想產(chan) 品，均取的了滿意的效果。
QBY氣動隔膜泵主要用途
1、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
2、泵吸油漆、樹膠、顏料。
3、粘合劑和膠水、全部種類可用泵吸取。
4、各種瓦、瓷、磚器及陶器釉漿。
5、油井鑽好後，用泵吸沉積物及灌漿。
6、泵吸各種乳劑和填料。
7、泵吸各種汙水。
8、用泵為(wei) 油輪，駁船清倉(cang) 吸取倉(cang) 內(nei) 汙水。
9、啤酒花及發酵粉稀漿、糖漿、糖密。
10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、各種橡膠漿。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13、各種劇毒、易燃、易揮發液體(ti) 。
14、各種強酸、強堿、強腐蝕液體(ti) 。
15、各種高溫液體(ti) 高可耐150℃。
16、作為(wei) 各種固液分離設備的前級送壓裝置。

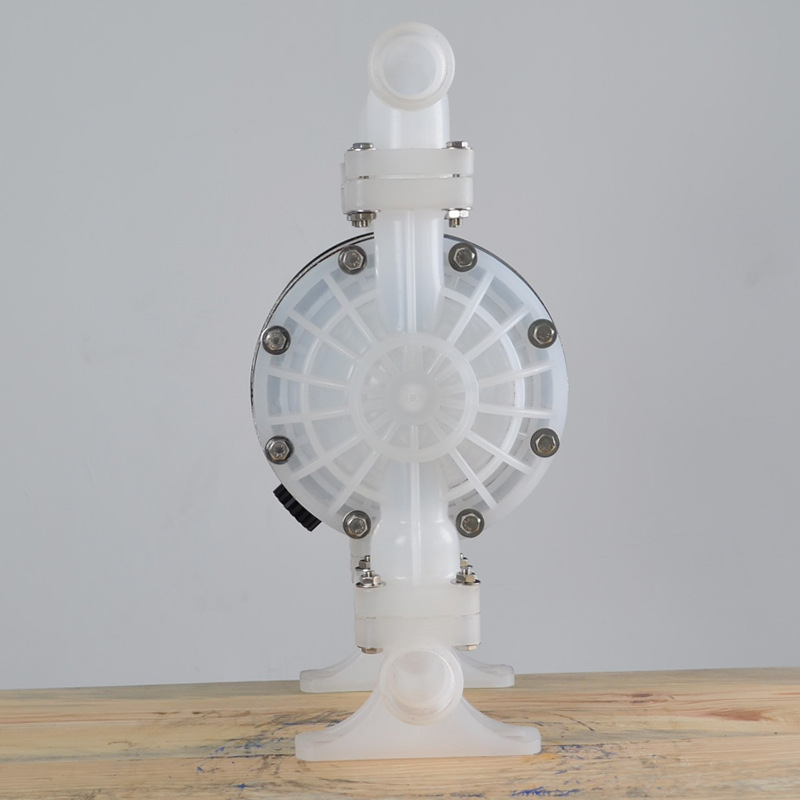

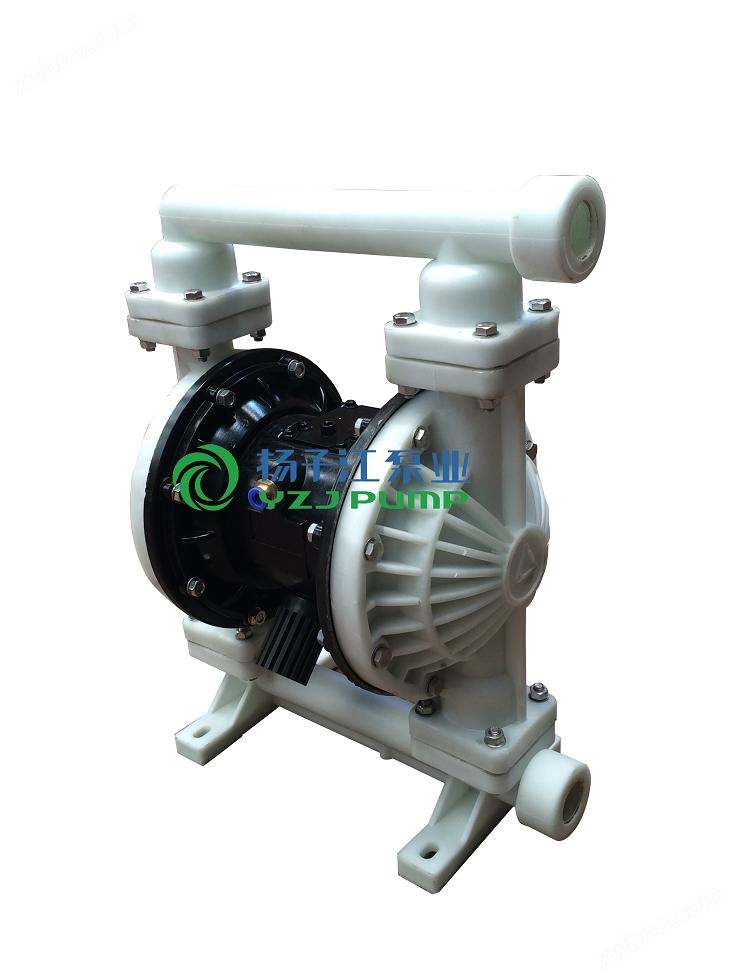

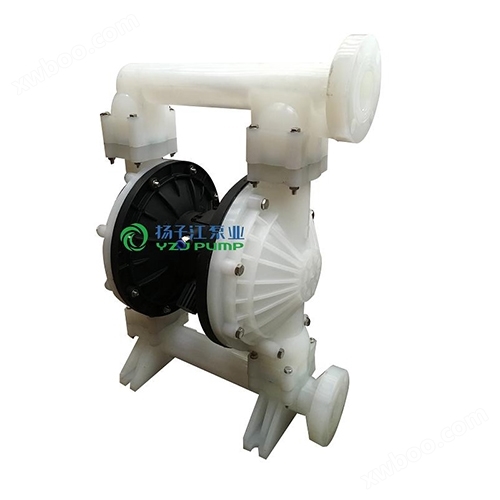

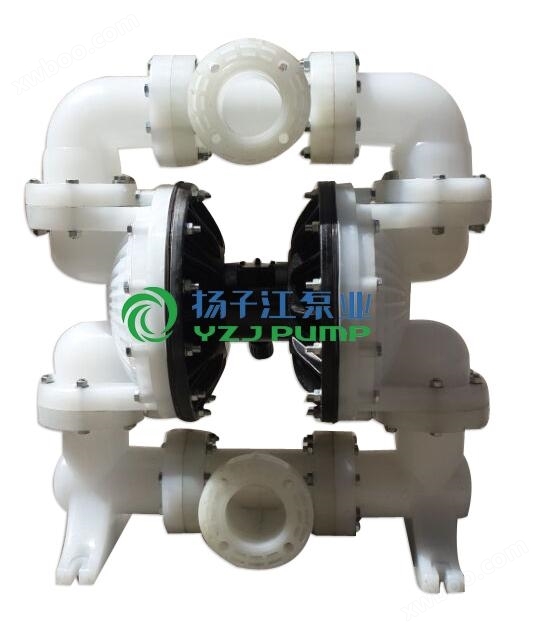

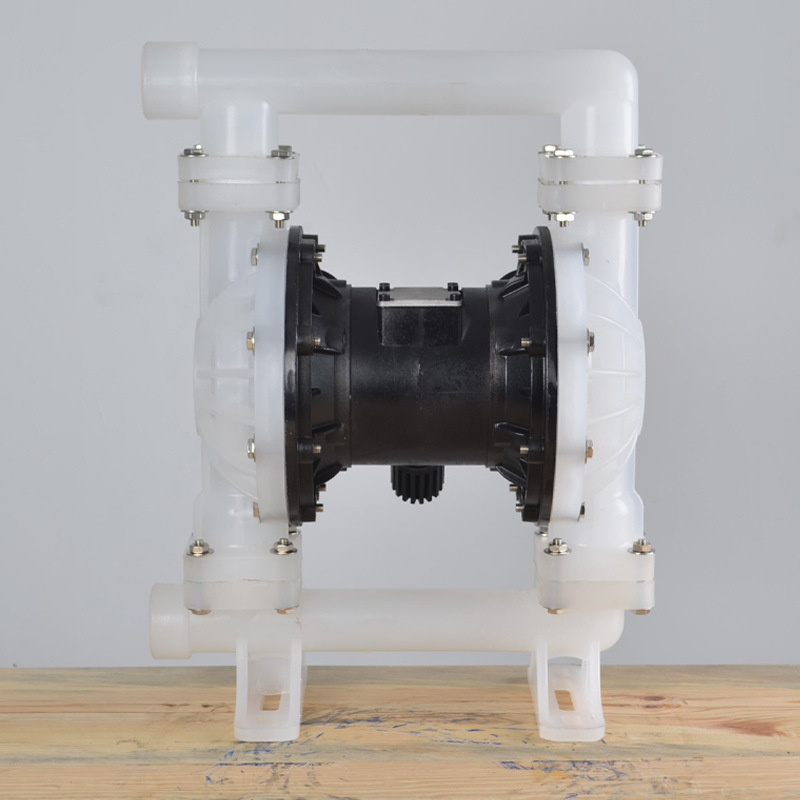

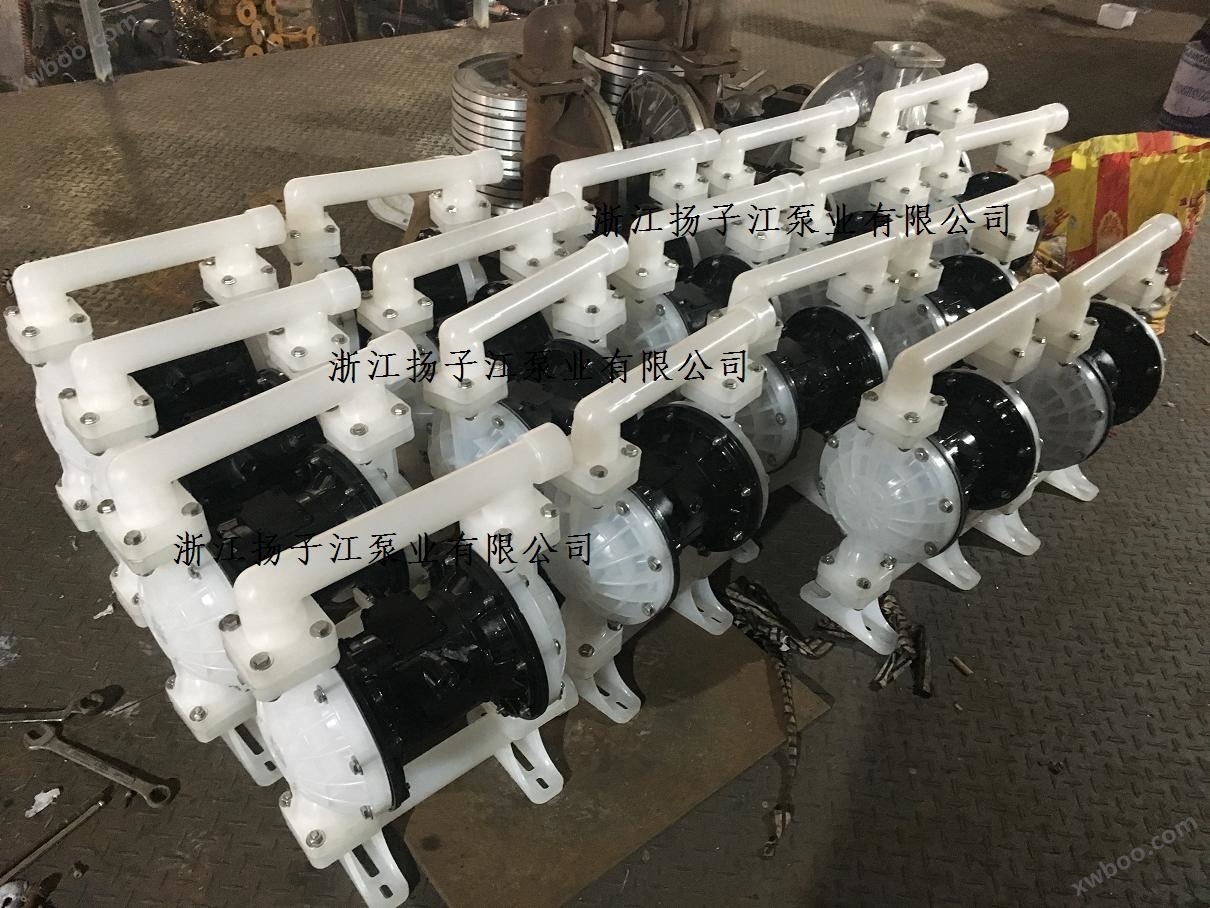

QBY氣動隔膜泵各角度圖片展示
QBY氣動隔膜泵使用注意事項
1.本泵振動極其輕微，一般情況可不裝底腳螺栓。
2.如壓縮空氣有髒物進入，將會(hui) 影響泵的正常啟動，建議用戶加裝氣動三聯件。
3.在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關(guan) 閉，然後再開泵數分鍾，將泵體(ti) 介質排淨為(wei) 止以免造成下次開泵困難。
更換隔膜時，須將泵內(nei) 腕連杆，鉛套清洗幹淨，並不要損壞白色四氟密封圈，按原樣裝好，即可使用。
QBY氣動隔膜泵應用實例
1、油罐清底，盡管有墊水法抽油，也不能保證將油抽淨，表麵總要剩下至少3-5mm厚的油層。以5000m3油罐為(wei) 例，每次大約損耗1-1.5t油。對於(yu) 有低位脫水槽的油罐，雖可將剩下的油和水排放到含油汙水處理場回收，但是揮發的油品在輸送過程中大都揮發殆盡，且汙染環境。
2、臨(lin) 時倒罐、裝卸車和油品采樣，煉油生產(chan) 調度過程中，油品經常要臨(lin) 時倒罐、裝車和對油罐中油品采樣檢驗。或者為(wei) 了不至於(yu) 汙染正常的管線時，用隔膜泵接臨(lin) 時管線可以迅速方便地完成此項任務。
3、油輪倉(cang) 底油回收一條3000t的油輪用固定螺杆泵卸油，倉(cang) 庫隔板之間至少要剩餘(yu) 50t油，若用排量較大的隔腆泵，可以收到很好的效果。
4、瓦斯、硫化氫殘液的輸送煉油廠火炬底部的瓦斯殘液和含硫水，需要集中排放和處理，否則會(hui) 形成酸性腐蝕設備。
5、陶瓷行業(ye) ：用該泵抽吸釉漿，並可用於(yu) 向壓濾機送壓。
6、下水井、暗溝排除漬水、汙油在下水井管道，閥門及暗溝檢修時，需要排除漬水和汙油。用潛水泵雖可抽盡潰水，但往往這些地方都遠離電源，很不方便。使用隔膜泵則可采用壓縮氣瓶作動力，回收汙油，排泄潰水。
7、汙水處理場和汙泥池的清掃汙水處理場的汙泥池，常常聚積大量的油泥和淤沙，需要清掃，采用隔膜泵抽吸靈活、方便省工、省力、省時。
8、液化氣泵房和化驗室排漬水，由於(yu) 這些地方地勢較低，又是一級防火區，采用隔膜泵排漬水比較安全，比用水抽子、汽抽子效率高出好多倍。
9、此外，此泵應用於(yu) 環烷酸精製轉料，裝車亞(ya) 硫酸納液體(ti) 輸送，苯類原料裝卸車等方麵都有它自己的優(you) 勢。
