CYZ-A型防爆自吸式離心泵

簡要描述：CYZ-A型防爆自吸式離心泵具有結構簡單、操作方便、運行平穩、維護容易、效率高、壽命長，具有較強的自吸能力等優(you) 點。管路中不需底閥，工作前隻需保證泵體(ti) 內(nei) 儲(chu) 有定量引油即可。用於(yu) 油輪或輸水船舶上時，可兼作掃艙泵，掃艙效果良好。

產品型號：CYZ-A型
廠商性質：生產廠商
更新時間：2024-11-05
訪問量：1138

說明書下載產品視頻產品谘詢

產(chan) 品分類

Product Category

相關(guan) 文章

詳細介紹

CYZ-A型防爆自吸式離心泵概述

本單位生產(chan) 的CYZ－A型自吸式離心油泵是根據國內(nei) 外有關(guan) 技術資料經消化、吸收、改進後研製而成的新泵類產(chan) 品，國內(nei) 空白獨一無二，該自吸式離心泵適用於(yu) 石油行業(ye) 、陸地油庫、油罐車的理想產(chan) 品，並適合於(yu) 作船用貨油泵、艙底泵、消防泵和壓載泵及機器冷卻水循環等，分別輸送汽油、煤油、柴油、航煤等石油產(chan) 品和海水、清水，介質溫度-20℃～140℃，如輸送化工液體(ti) 可改用耐腐蝕機械密封。

CYZ-A型防爆自吸式離心泵產(chan) 品特點

該泵屬自吸式離心泵，自吸式離心泵具有結構簡單、操作方便、運行平穩、維護容易、效率高、壽命長，具有較強的自吸能力等優(you) 點。管路中不需底閥，工作前隻需保證泵體(ti) 內(nei) 儲(chu) 有定量引油即可。用於(yu) 油輪或輸水船舶上時，可兼作掃艙泵，掃艙效果良好。

　　該自吸式離心泵是選用優(you) 質材料精製而成，密封采用硬質合金機械密封，經久耐用，吐出管路不需要安裝安全閥，吸入管路不需安裝底閥，因此簡化了管路係統，又改善了勞動條件。

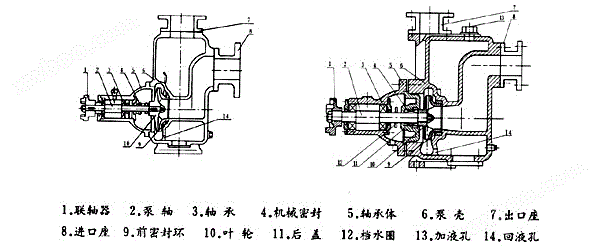

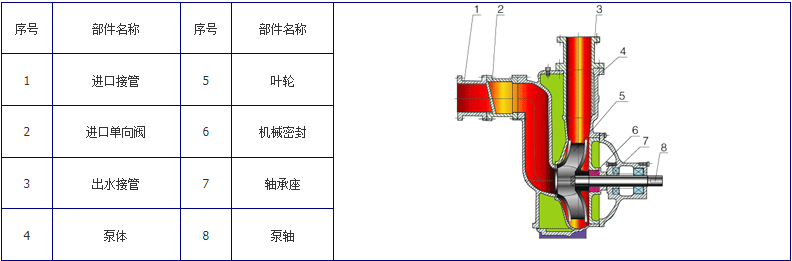

CYZ-A型防爆自吸式離心泵結構細節圖

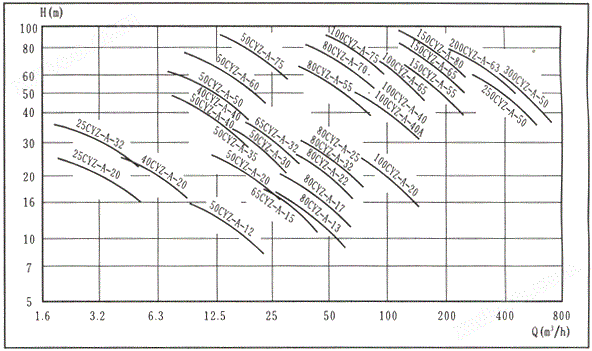

CYZ-A型防爆自吸式離心泵主要性能參數表

型號	電機功率(kw)	轉速（r/min）	口徑(mm)	流量(m3/h)	揚程(m)	自吸高度(m)
25CYZ-A-20	1.1	2900	25	3.2	20	6
25CYZ-A-20	1.5	2900	25	3.2	32	6
32CYZ-A-20	3	2900	32	3.2	50	6
40CYZ-A-20	1.5	2900	40	6.3	20	5
40CYZ-A-32	2.2	2900	40	6.3	32	5
40CYZ-A-40	4	2900	40	10	40	5
40CYZ-A-50	4	2900	40	6.3	50	5
50CYZ-A-12	1.5	2900	50	12.5	12	5
50CYZ-A-20	2.2	2900	50	15	20	5
50CYZ-A-30	3	2900	50	12.5	30	5
50CYZ-A-35	4	2900	50	12.5	35	5
50CYZ-A-40	4	2900	50	10	40	5
50CYZ-A-50	5.5	2900	50	12.5	50	5
50CYZ-A-60	7.5	2900	50	12.5	60	5
50CYZ-A-75	11	2900	50	15	75	5
65CYZ-A-15	3	2900	65	30	15	4
65CYZ-A-32	5.5	2900	65	25	32	5
65CYZ-A-50	7.5	2900	65	25	50	5
65CYZ-A-70	15	2900	65	25	70	5
80CYZ-A-13	3	2900	80	35	13	3.5
80CYZ-A-17	4	2900	80	43	17	3.5
80CYZ-A-22	5.5	2900	80	40	22	3.5
80CYZ-A-25	7.5	2900	80	50	25	4
80CYZ-A-32	7.5	2900	80	50	32	4
80CYZ-A-40	11	2900	80	50	40	4
80CYZ-A-55	18.5	2900	80	60	55	4.5
80CYZ-A-70	22	2900	80	60	70	4.5
100CYZ-A-20	7.5	2900	100	80	20	3.5
100CYZ-A-25	11	2900	100	100	25	4.5
100CYZ-A-32	15	2900	100	100	32	4.5
100CYZ-A-40	18.5	2900	100	100	40	4.5
100CYZ-A-50	22	2900	100	100	50	4.5
100CYZ-A-65	30	2900	100	100	65	4.5
100CYZ-A-75	30	2900	100	100	75	4.5
150CYZ-A-20	18.5	1450	150	180	20	4.5
150CYZ-A-30	30	1450	150	170	30	4.5
150CYZ-A-45	37	2900	150	160	45	4.5
150CYZ-A-55	45	2900	150	160	80	4.5
150CYZ-A-65	55	2900	150	170	65	4.5
150CYZ-A-80	55	2900	150	160	80	4.5
200CYZ-A-32	90	1450	200	400	32	4.5
250CYZ-A-50	90	1450	250	400	50	4.5
300CYZ-A-50	110	1450	300	500	50	4.5

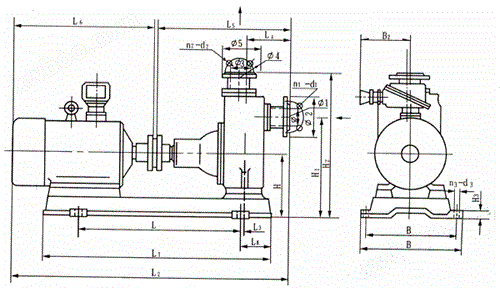

CYZ-A型防爆自吸式離心泵安裝圖

CYZ-A型防爆自吸式離心泵使用說明

(一).起動前的準備及檢查工作：

1.本係列油泵，根據泵的工作運轉狀況，分別采用優(you) 質鈣基黃油和10號機油進行潤滑，如果采用黃油潤滑的泵應定期向軸承箱內(nei) 加注黃油，采用機油潤滑的泵，如果油位不足，則加足之。

2.檢查泵殼內(nei) 的儲(chu) 液是否高於(yu) 葉輪的上邊緣，如若不足，可以從(cong) 泵殼上的加液口處直接向泵體(ti) 內(nei) 注入儲(chu) 液，不應在儲(chu) 液不足的情況下啟動運轉，泵則不能正常工作，且易損壞機械密封。

3.檢查泵的轉動部件是否有卡住磕碰現象。

4.檢查泵體(ti) 底腳及各聯結處螺母有無鬆動現象。

5.檢查泵軸與(yu) 電動機主軸的同軸度或平行度。

6.檢查進口管路是否漏氣，如有漏氣，必須設法排除。

7.打開吸入管路的閥門，稍開（不要全開）出口控製閥。

(二).停泵

1.首先必須關(guan) 閉吐出管路上的閘閥。

2.使泵停止轉動。

3.在寒冷季節，應將泵體(ti) 內(nei) 的儲(chu) 液和軸承體(ti) 冷卻室內(nei) 的水放空，以防凍裂機件。

CYZ-A型防爆自吸式離心泵故障原因及解決(jue) 方法

故障形式	產(chan) 生原因	排除方法
油泵不出油	1.泵殼內(nei) 未加儲(chu) 液或儲(chu) 液不足 2.吸入管路漏氣 3.轉速太低 4.吸程太高或吸入管路過長 5.機械密封泄漏量過大 6.吸入管路氣體(ti) 不能從(cong) 出口排出	1.加足儲(chu) 液 2.檢查並排除漏氣現象 3.調整轉速 4.降低吸程或縮短吸入管路 5.修複或更換 6.使之排出
雜音和振動較大	1.底腳不穩 2.泵軸彎曲 3.汽蝕現象 4.軸承磨損嚴(yan) 重 5.進出管路內(nei) 有雜物 6.泵與(yu) 電動機兩(liang) 者主軸不同心	1.加固 2.更換或校正 3.調整工況 4.更換 5.清除雜物 6.調整同軸度
出油量不足	1.葉輪流道與(yu) 吸入管被堵塞 2.葉輪或葉輪密封磨損嚴(yan) 重 3.功率不足或轉速太低	1.排除堵塞物 2.更換口環 3.加足功率、調至額定轉速
軸功率消耗過大	1.流量過大 2.轉速太高 3.泵軸彎曲或葉輪卡碰 4.泵內(nei) 流道堵塞或被卡住	1.升高出口壓力 2.適當降低 3.更換或校正 4.排隊堵塞物
