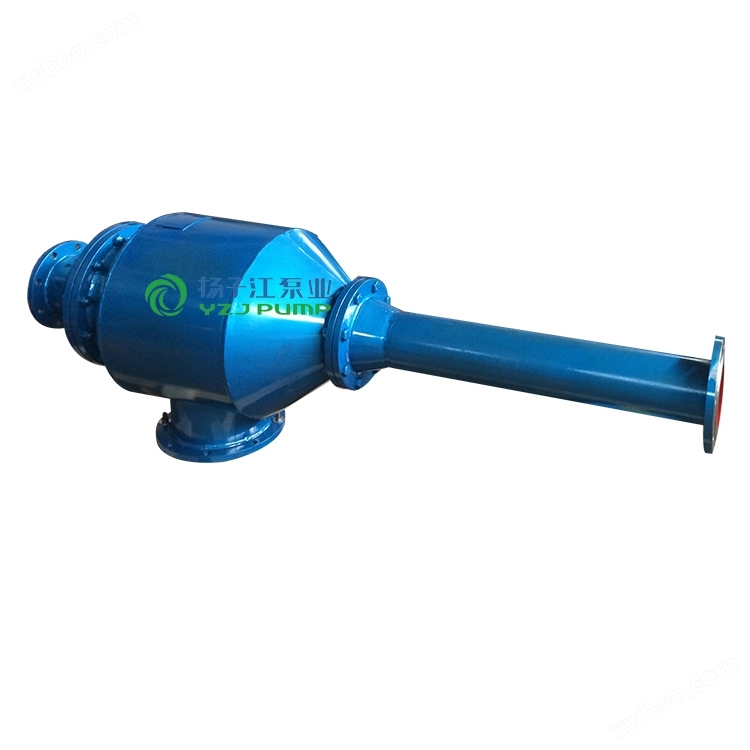

簡要描述：W係列不鏽鋼水力噴射器應用極為(wei) 廣泛,主要用於(yu) 真空與(yu) 蒸發係統,進行真空抽水、真空蒸發、真空過濾、真空結晶、幹燥、脫臭等工藝,是製糖、製藥、化工、食品、製鹽、味精、牛奶、發酵以及一些輕工、國防部門廣泛需求的設備。
產品型號：W係列廠商性質：生產廠家更新時間：2024-11-05訪 問 量：1184
產(chan) 品分類
Product Category相關(guan) 文章
Related Articles詳細介紹
水力噴射器是一種具有抽真空、冷凝、排水等三種有效能的機械裝置。不鏽鋼水力噴射器是利用一定壓力的水流通過對稱均布成一頓斜度的噴咀噴出,聚合在一個(ge) 焦點上。由於(yu) 噴射水流速震高,於(yu) 是周圍形成負壓使器室內(nei) 產(chan) 生真空、另外由於(yu) 二次蒸汽與(yu) 噴射水流直接接觸,進行熱交換,絕大部份的蒸汽冷凝成水,少量未被冷凝的蒸汽與(yu) 不凝結的氣體(ti) 亦由於(yu) 與(yu) 高速噴射的水流互相摩擦,混合與(yu) 擠壓,通過擴壓管被排除,使器室內(nei) 形成更高的真空。不鏽鋼水力噴射器應用極為(wei) 廣泛,主要用於(yu) 真空與(yu) 蒸發係統,進行真空抽水、真空蒸發、真空過濾、真空結晶、幹燥、脫臭等工藝,是製糖、製藥、化工、食品、製鹽、味精、牛奶、發酵以及一些輕工、國防部門廣泛需求的設備。但目前生產(chan) 水力噴射器的製造廠較少,品種亦不齊,為(wei) 此,我單位近年來不斷改進設計。采用多嘖咀與(yu) 汽環(導向盤)等結構,以及用多級泵進水,低位安裝,隻需安裝高度4.5米,完善與(yu) 提高了其工作性能,具有一定的先進性、是真空冷凝設備的一種革新。
不鏽鋼水力噴射器由器體(ti) 、器蓋、噴咀、噴咀座板、導向盤、擴壓管及單向閥等部件組成,噴咀用不鏽鋼製造,噴咀座板由優(you) 質鋼加工,其餘(yu) 零件則係鑄鐵鑄造。噴咀采用多噴咀的結構形式,以便得到較大的水一汽接觸麵積,有利於(yu) 熱交換的進行,獲得較好的真空效果。噴咀座板加工精密,精度較高,以便噴射水流準確地聚集在同一的焦點。導向盤用於(yu) 減慢蒸汽(或空氣)的流速,使蒸氣均勻地導入器室以免噴射水流偏斜,降低抽射效能。整個(ge) 裝置結構緊湊精密,強度亦較高,用於(yu) 真空蒸發係統中,由於(yu) 能把冷凝器的冷凝作用與(yu) 真空泵的抽氣作用合並在一個(ge) 設備中同時完成,大大地簡化了工藝流程,比之原來用真空泵與(yu) 舊式冷凝器的裝置,可以節省去真空泵、冷凝器,分水器等設備,並且還有下列優(you) 點:
(1)水力噴射器體(ti) 積小、重量輕、結構緊湊。而效能又比較高,耗電量低於(yu) 真空泵係統,投資省。
(2)操作簡單維修方便,不用專(zhuan) 職人員管理,由於(yu) 無機械傳(chuan) 動部份,所以噪聲低,不需消耗潤滑油。
(3)可以室外底位安裝,占地麵積少,可以節省廠房建築麵積與(yu) 安裝費用
| 型 號 |
蒸發量L/h 立升/小時 |
真空度MPa 毫米汞柱 |
揚程 m |
流量 m3/h |
| W-100L | 100 | 0.097(680-720) | 45 | 18 |
| W-20L | 200 | 0.097(680-720) | 45 | 18 |
| W-300L | 300 | 0.097(680-720) | 45 | 18 |
| W-400L | 400 | 0.097(680-720) | 45 | 18 |
| W-500L | 500 | 0.097(680-720) | 45 | 32 |
| W-600L | 600 | 0.097(680-720) | 45 | 32 |
| W-700L | 700 | 0.097(680-720) | 45 | 32 |
| W-800L | 800 | 0.097(680-720) | 50 | 32 |
| W-900L | 900 | 0.097(680-720) | 50 | 32 |
| W-1000L | 1000 | 0.097(680-720) | 50 | 32 |
| W-1200L | 1200 | 0.097(680-650) | 50 | 32 |
| W-1500L | 1500 | 0.097(680-650) | 50 | 32 |
| W-1800L | 1800 | 0.097(680-650) | 50 | 108 |
| W-2000L | 2000 | 0.097(680-650) | 50 | 108 |
| W-3000L | 3000 | 0.097(680-650) | 50 | 108 |
| 備注:以上各種型號,安裝高度＞4.5m,氣體水壓試驗0.6MPa無泄漏. | ||||
一、①不鏽鋼水力噴射器產(chan) 品名稱與(yu) 型號②不鏽鋼水力噴射器口徑③不鏽鋼水力噴射器揚程（m）④不鏽鋼水力噴射器流量⑤不鏽鋼水力噴射器電機功率（KW）⑥不鏽鋼水力噴射器轉速（r/min）⑦不鏽鋼水力噴射器真空度⑧不鏽鋼水力噴射器吸程（m）⑨不鏽鋼水力噴射器是否帶附件以便我們(men) 的為(wei) 您正確選型。
二、若已經由設計單位選定我公司的不鏽鋼水力噴射器產(chan) 品型號，請按不鏽鋼水力噴射器型號直接向揚子江泵業(ye) 公司銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們(men) 揚子江泵業(ye) 的技術專(zhuan) 家為(wei) 您審核把關(guan) 。
