簡要描述：CWB型磁力旋渦泵以靜密封取代動密封，使泵的過流部件處於(yu) 完全密封狀態，徹底解決(jue) 了其它泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、剛玉陶瓷，不鏽鋼等作為(wei) 製造材料，因此它具有良好的抗腐蝕性能，並可以使被輸送介質免受汙染。
產品型號：CWB型廠商性質：生產廠家更新時間：2024-11-05訪 問 量：1197
產(chan) 品分類
Product Category相關(guan) 文章
Related Articles詳細介紹

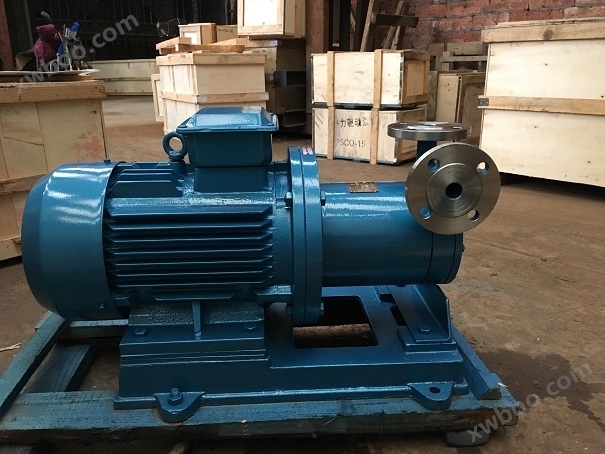

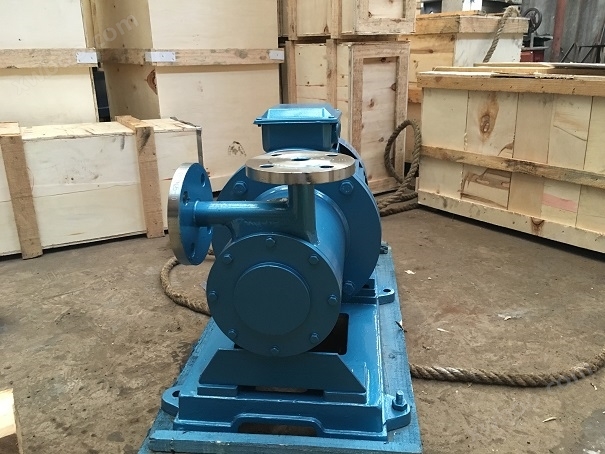

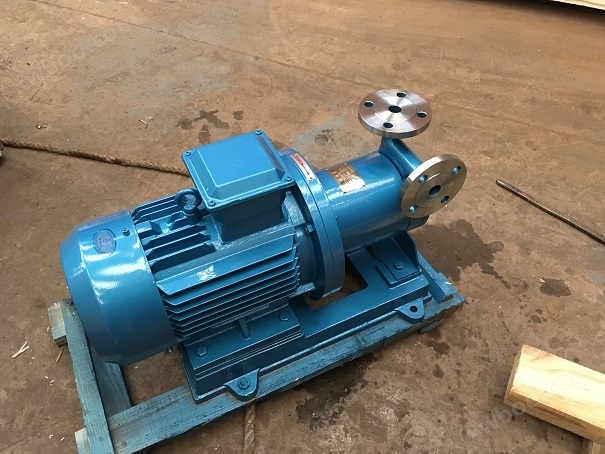

CWB型磁力驅動旋渦泵（簡稱磁力旋渦泵）是將永磁聯軸器的工作原理應用於(yu) 離心泵的新產(chan) 品，設計合理、工藝先進、具有全密封、無泄漏、低流量、高揚程、耐腐蝕的特點，其性能達到國外同類產(chan) 品的先進水平。
磁力泵以靜密封取代動密封，使泵的過流部件處於(yu) 完全密封狀態，徹底解決(jue) 了其它泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、剛玉陶瓷，不鏽鋼等作為(wei) 製造材料，因此它具有良好的抗腐蝕性能，並可以使被輸送介質免受汙染。
磁力泵結構緊湊、外形美觀、體(ti) 積小、噪音低、運行可靠、使用維修方便。可廣泛應用於(yu) 化工、製藥、石油、電鍍、食品、電影照相洗印、科研機構。國防工業(ye) 等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體(ti) ，以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體(ti) 的抽送，選用此泵則更為(wei) 理想。
型號 | 額定值 | 吸入口直徑 | 配用電機功率 | 泵體(ti) 材質 | 轉速 | ||
流量 | 揚程 | 汽蝕餘(yu) 量 | |||||
C15W-50 | 0.36 | 50 | 3.3 | 15 | 0.55 | 不 | 2900 |
C20W-20 | 0.72 | 20 | 4.3 | 20 | 0.25 | ||
C20W-50 | 1 | 50 | 4.3 | 20 | 2.2 | ||
C20W-60 | 0.72 | 60 | 4.3 | 20 | 2.2 | ||
C25W-25 | 1.44 | 25 | 4.3 | 25 | 0.55 | ||
C25W-50 | 2 | 50 | 4.8 | 25 | 2.2 | ||
C25W-60 | 1.44 | 60 | 4.8 | 25 | 2.2 | ||
C32W-50 | 2.88 | 50 | 4.8 | 32 | 3 | ||
C32W-75 | 2.88 | 75 | 5.3 | 32 | 3 | ||
C32W-120 | 2.88 | 120 | 6.3 | 32 | 4 | ||
C40W-150 | 5.4 | 150 | 6.8 | 40 | 7.5 | ||
C10WL-100 | 0.48 | 100 | 4.3 | 10 | 1.5 | ||
C10WL-110 | 0.24 | 110 | 4.3 | 10 | 1.5 | ||
C10WL-120 | 0.12 | 120 | 4.3 | 10 | 1.5 | ||
CWB型磁力驅動旋渦泵（簡稱磁力旋渦泵）是將永磁聯軸器的工作原理應用於(yu) 旋渦泵的新產(chan) 品，設計合理、工藝先進、具有全密封、無泄漏、低流量、高揚程、耐腐蝕的特點，其性能達到國外同類產(chan) 品的先進水平。
CWB型磁力驅動旋渦泵以靜密封取代動密封，使泵的過流部件處於(yu) 完全密封狀態，徹底解決(jue) 了其它泵機械密封無法避免的跑、冒、滴之弊病。
CWB型磁力驅動旋渦泵選用耐腐蝕、高強度的工程塑料、剛玉陶瓷，不鏽鋼等作為(wei) 製造材料，因此它具有良好的抗腐蝕性能，並可以使被輸送介質免受汙染。

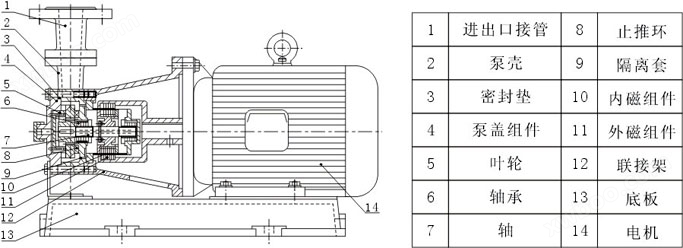

CWB型磁力驅動旋渦泵是一種葉片泵。主要由葉輪、泵體(ti) 和泵蓋組成。葉輪是一個(ge) 圓盤，圓周上的葉片呈放射狀均勻排列。泵體(ti) 和葉輪間形成環形流道，吸入口和排出口均在葉輪的外圓周處。吸入口與(yu) 排出口之間有隔板，由此將吸入口和排出口隔離開。我們(men) 將泵內(nei) 的液體(ti) 分為(wei) 兩(liang) 部分：葉片間的液體(ti) 和流道內(nei) 的液體(ti) 。當葉輪旋轉時，在離心力的作用下，葉輪內(nei) 液體(ti) 的圓周速度大於(yu) 流道內(nei) 液體(ti) 的圓周速度，形成“環形流動”。又由於(yu) 自吸入口至排出口液體(ti) 跟著葉輪前進，這兩(liang) 種運動的合成結果，就使液體(ti) 產(chan) 生與(yu) 葉輪轉向相同的“縱向旋渦”。因而得到旋渦泵之名。
需要特別指出的是，液體(ti) 質點在泵體(ti) 流道內(nei) 的圓周速度小於(yu) 葉輪的圓周速度。在縱向旋渦過程中，液體(ti) 質點多次進入葉輪葉片間，通過葉輪葉片把能量傳(chuan) 遞給流道內(nei) 的液體(ti) 質點。液體(ti) 質點每經過一次葉片，就獲得一次能量。這也是相同葉輪外徑情況下，旋渦泵比其它葉片泵揚程高的原因。並不是所有液體(ti) 質點都通過葉輪,隨著流量的增加，“環形流動”減弱。當流量為(wei) 零時，“環形流動”強，揚程高。由於(yu) 流道內(nei) 液體(ti) 是通過液體(ti) 撞擊而傳(chuan) 遞能量。
1.高揚程.小流量.比轉數一般小於(yu) 40
2.結構簡單.體(ti) 積小.重量輕
3.具有自潤滑回路.減小葉輪CWB型磁力驅動旋渦泵徑向力
4.采用懸臂葉片.減小葉輪徑向力
5.隨輸送介質介質黏度增加,泵的效率急劇下降,因而介質度因不大於(yu) 5×10 -6 M 3 /S。
安裝和使用
(一)磁力泵應水平安裝，不宜豎立，對於(yu) 特殊要求垂直安裝的場合，電機務必朝上。
(二)當抽吸液麵高於(yu) 泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液麵低於(yu) 泵軸心線時，管道需配備底閥。
(三)泵使用前應進行檢查，電機風葉轉動要靈活，無卡住及異常聲響，各緊固件要緊固。
(四)檢查電機旋轉方向是否與(yu) 磁力泵轉向標記一致。
(五)泵起動前先打開進出口閥門，待泵進入正常工作狀態後，再將排出閥調到所需開度。
(六)泵停止工作前，應先全開排出閥門，然後停機再關(guan) 閉吸入管閥門。
(一)因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電後再啟動時所造成空載運轉。
(二)被輔送介質中，若含有固體(ti) 顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
(三)泵在使用中環境溫度應小於(yu) 40℃，電機溫升不得超過75℃。
(四)被輸送的介質及其溫度應小於(yu) 100℃，密度不大於(yu) 1600kg/m3，粘度不大於(yu) 5×10-6m2/S的不含硬顆粒和纖維的液體(ti) 。
(五)對於(yu) 輸送液為(wei) 易沉澱結晶的介質，使用後應及時清洗，排淨泵內(nei) 積液。
(六)磁力泵運行1500小時後，應拆檢軸承和端麵動環的磨損情況，若軸承和軸套的間隙大於(yu) 0.5～1mm，葉輪軸向竄動1.5～2mm時，應更換軸承和軸向動環。
(七)本係列泵在使用時必須有專(zhuan) 業(ye) 人員進行安裝，安裝時必須有效接地，詳見接線圖。
(八)本係列泵內(nei) 外聯軸器采用高性能永磁材料，可能對下列器件產(chan) 生潛在危害，請將下列器件與(yu) 本係列泵保持距離。如：心髒起博器、信用卡、磁卡、計算器、計算機磁盤、手表等。
