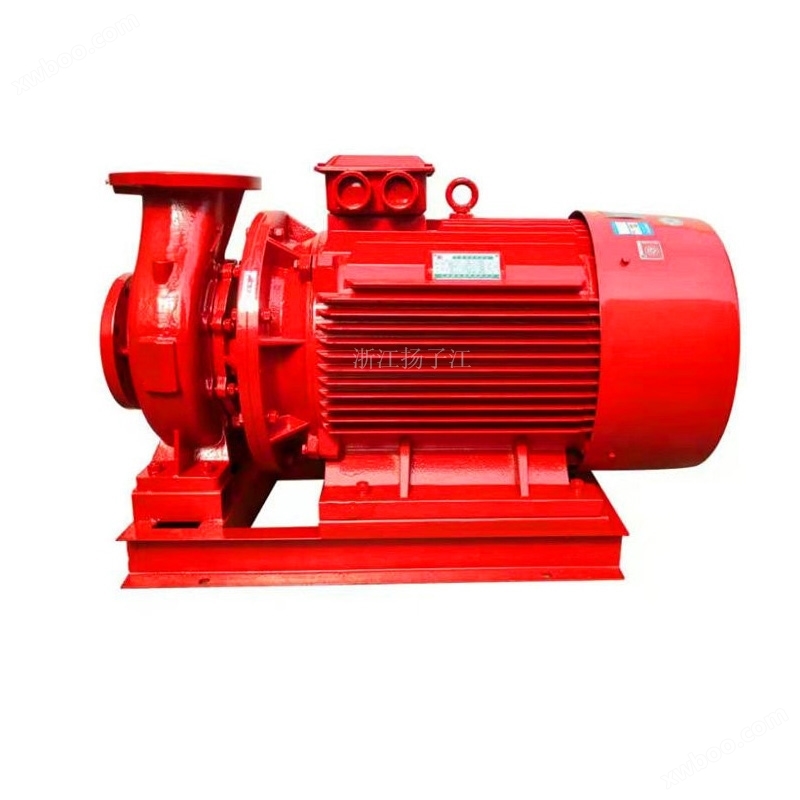

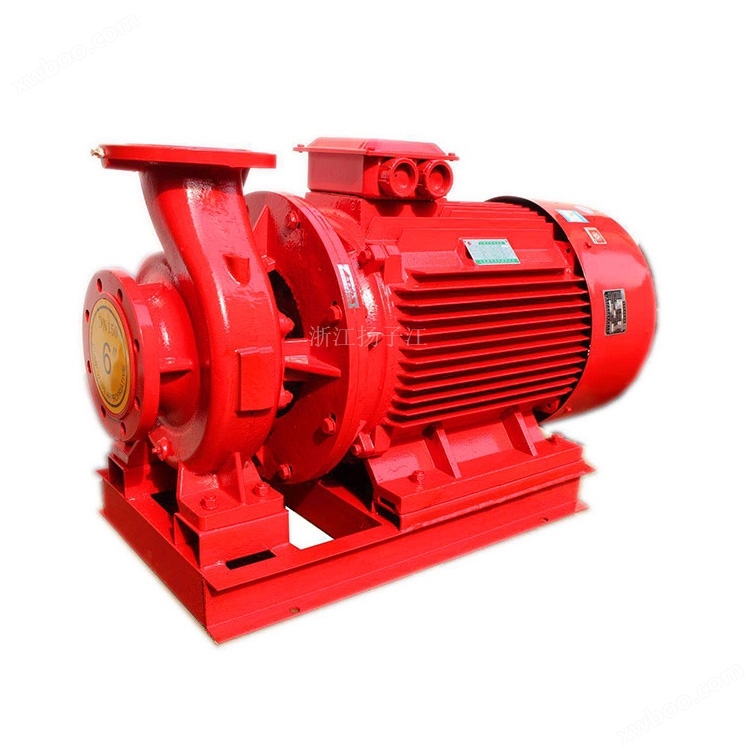

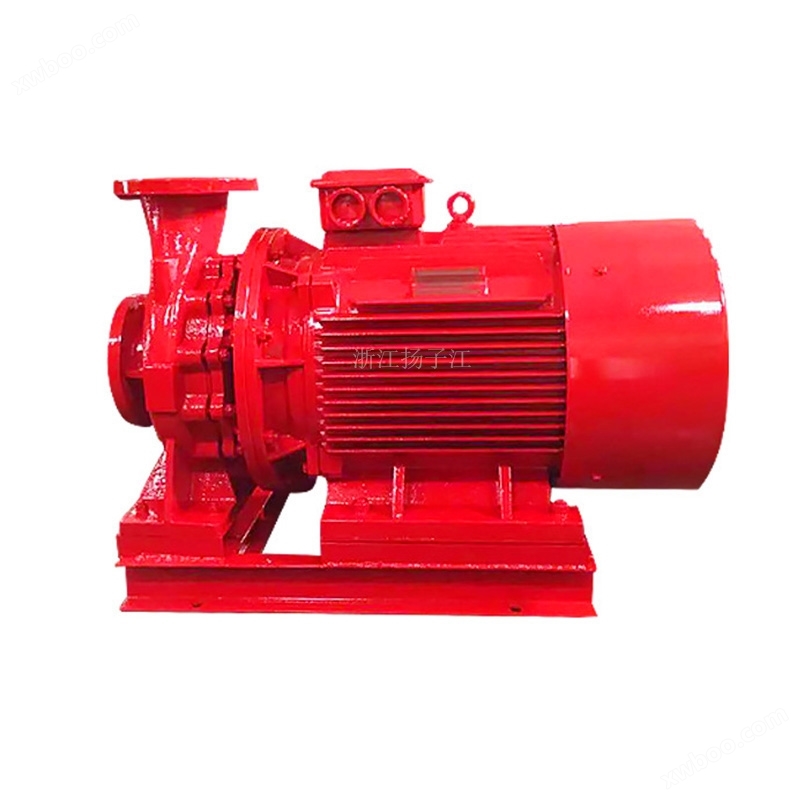

XBD-W型臥式消防泵

XBD-W型臥式消防泵性能範圍

XBD 3.2/5-65W-160A型號意義(yi)

XBD-W型臥式消防泵概述

XBD-W型臥式消防泵係臥式單吸結構是新開發生產(chan) 的節能係列產(chan) 品。其性能參數及技術指標符合有關(guan) 標準，具有效率高、運行噪音低、抗汽蝕性能好、結構合理、使用壽命長等顯著優(you) 點。XBD-W型消防泵全係列共有5個(ge) 品種40個(ge) 規格，其性能範圍額定流量為(wei) 5～40L/s，壓力範圍為(wei) 0.18～2.0MPa，配套功率範圍為(wei) 2.2～180kW，口徑範圍為(wei) φ50～φ150mm。XBD-W型消防泵組可供輸送不含固體(ti) 顆粒的清水及物理化學性質類似於(yu) 水的液體(ti) 之用，主要用於(yu) 消防係統增壓送水、也可應用於(yu) 廠礦給排水、高層建築增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調製冷係統送水及設備配套等場合。

XBD-W型臥式消防泵產(chan) 品用途

XBD-W型係列消防專(zhuan) 用泵適用於(yu) 消防管道增壓送水。供輸送清水或物理化學性質類似於(yu) 清水的其它液體(ti) 進行增壓之用。使用介質溫度不超過80℃，適用於(yu) 工業(ye) 和城市給排水、高層建築增壓送水、園林噴灌,遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等。

XBD-W型臥式消防泵產(chan) 品特性

泵為(wei) 單級單吸離心泵，安裝形式為(wei) 立式或臥式。

可根據現場使用條件、多方式安裝。並依賴流量、揚程要求采用並、串聯方式增加所需流量、揚程。

軸承采用低噪音封閉軸承，出廠時已注入潤滑脂，可保證連續運行兩(liang) 年以上。且組件同心度高，泵葉輪具有極好的動平衡，運行無振動，改善了使用環境。

泵軸封為(wei) 機械密封，解決(jue) 了常規離心泵填料的嚴(yan) 重滲漏，增加了使用壽命，確保運行場地幹淨整潔。

泵轉動時可能產(chan) 生摩擦的零件均采用耐磨，耐腐蝕及高抗咬合的材料組合以確保運行可靠，降低噪聲，同時避免產(chan) 生鏽水，堵塞噴淋等消防器件，大大延長了使用壽命和停機後生鏽咬死現象。

更多可選型號性能參數

型 號	流量Q (L/s)	出口壓力 (MPa)	轉速n (r/min)	功率P (Kw)	效率η (%)
XBD3.0/5-50(65)	5	0.30	2900	4	63
XBD3.2/5-50(65)		0.32
XBD3.4/5-50(65)		0.34
XBD4.6/5-50(65)	5	0.46	2900	7.5	58
XBD4.8/5-50(65)		0.48
XBD5.0/5-50(65)		0.50
XBD7.6/5-50(65)	5	0.76	2900	15	50
XBD7.8/5-50(65)		0.78
XBD8.0/5-50(65)		0.80
XBD11/5-50(65)	5	1.10	2900	30	40
XBD12/5-50(65)		1.20
XBD12.5/5-50(65)		1.25
XBD3.0/10-65(80)	10	0.30	2900	7.5	71
XBD3.2/10-65(80)		0.32
XBD3.4/10-65(80)		0.34
XBD4.6/10-65(80)	10	0.46	2900	15	67
XBD4.8/10-65(80)		0.48
XBD5.0/10-65(80)		0.50
XBD7.6/10-65(80)	10	0.76	2900	22	59
XBD7.8/10-65(80)		0.78
XBD8.0/10-65(80)		0.80
XBD11/10-65(80)	10	1.10	2900	37	54
XBD12/10-65(80)		1.20
XBD12.5/10-65(80)		1.25
XBD3.0/25-80(100)	25	0.30	2900	15	76
XBD3.2/25-80(100)		0.32
XBD3.4/25-80(100)		0.34
XBD4.6/25-80(100)	25	0.46	2900	22	74
XBD4.8/25-80(100)		0.48
XBD5.0/25-80(100)		0.50
XBD7.6/25-80(100)	25	0.76	2900	37	69
XBD7.8/25-80(100)		0.78
XBD8.0/25-80(100)		0.80
XBD11/25-80(100)	25	1.10	2900	75	69
XBD12/25-80(100)		1.20
XBD12.5/25-80(100)		1.25
XBD13/25-80(100)	25	1.30	2900	90	57
XBD14/25-80(100)		1.40
XBD15/25-80(100)		1.50
XBD3.0/45-100(125)	45	0.30	2900	22	73
XBD3.2/45-100(125)		0.32
XBD3.4/45-100(125)		0.34
XBD4.6/45-100(125)	45	0.46	2900	37	77
XBD4.8/45-100(125)		0.48
XBD5.0/45-100(125)		0.50
XBD7.6/45-100(125)	45	0.76	2900	55	80
XBD7.8/45-100(125)		0.78
XBD8.0/45-100(125)		0.80
XBD11/45-100(125)	45	1.10	2900	90	70
XBD12/45-100(125)		1.20
XBD12.5/45-100(125)		1.25
XBD2.8/55-150(200)	55	0.28	1450	30	78
XBD3.0/55-150(200)		0.30
XBD3.2/55-150(200)		0.32
XBD4.6/55-150(200)	55	0.46	1450	45	75
XBD4.8/55-150(200)		0.48
XBD5.0/55-150(200)		0.50
XBD7.6/55-150	55	0.76	2900	75	76
XBD7.8/55-150		0.78
XBD8.0/55-150		0.80
XBD11/55-150	55	1.10	2900	110	73
XBD12/55-150		1.20
XBD12.5/55-150		1.25
XBD13/55-150	45	1.30	2900	110	80
XBD14/55-150		1.40
XBD15/55-150		1.50
XBD4.6/100-200	100	0.46	1450	75	81
XBD4.8/100-200		0.48
XBD5.0/100-200		0.50
XBD3.0/150-250	150	0.30	1450	75	80
XBD3.2/150-250		0.32
XBD3.4/150-250		0.34
XBD4.6/140-250	140	0.46	1450	90	72
XBD4.8/140-250		0.48
XBD5.0/140-250		0.50
XBD2.4/200-300	200	0.24	970	75	81
XBD2.6/200-300		0.26
XBD2.8/200-300		0.28
XBD2.8/200-300(350)	200	0.28	1450	90	84
XBD3.0/200-300(350)		0.30
XBD3.2/200-300(350)		0.32
XBD4.0/200-300	200	0.40	970	132	84
XBD4.2/200-300		0.42
XBD4.4/200-300		0.44
XBD4.6/160-300	160	0.46	1450	110	78
XBD4.8/160-300		0.48
XBD5.0/160-300		0.50
XBD4.6/200-350	200	0.46	1450	160	83
XBD4.8/200-350		0.48
XBD5.0/200-350		0.50
XBD2.8/300-400	300	0.28	1450	132	76
XBD3.0/300-400		0.30
XBD3.2/300-400		0.32
XBD2.8/330-500	330	0.28	1450	160	78
XBD3.0/330-500		0.30
XBD3.2/330-500		0.32

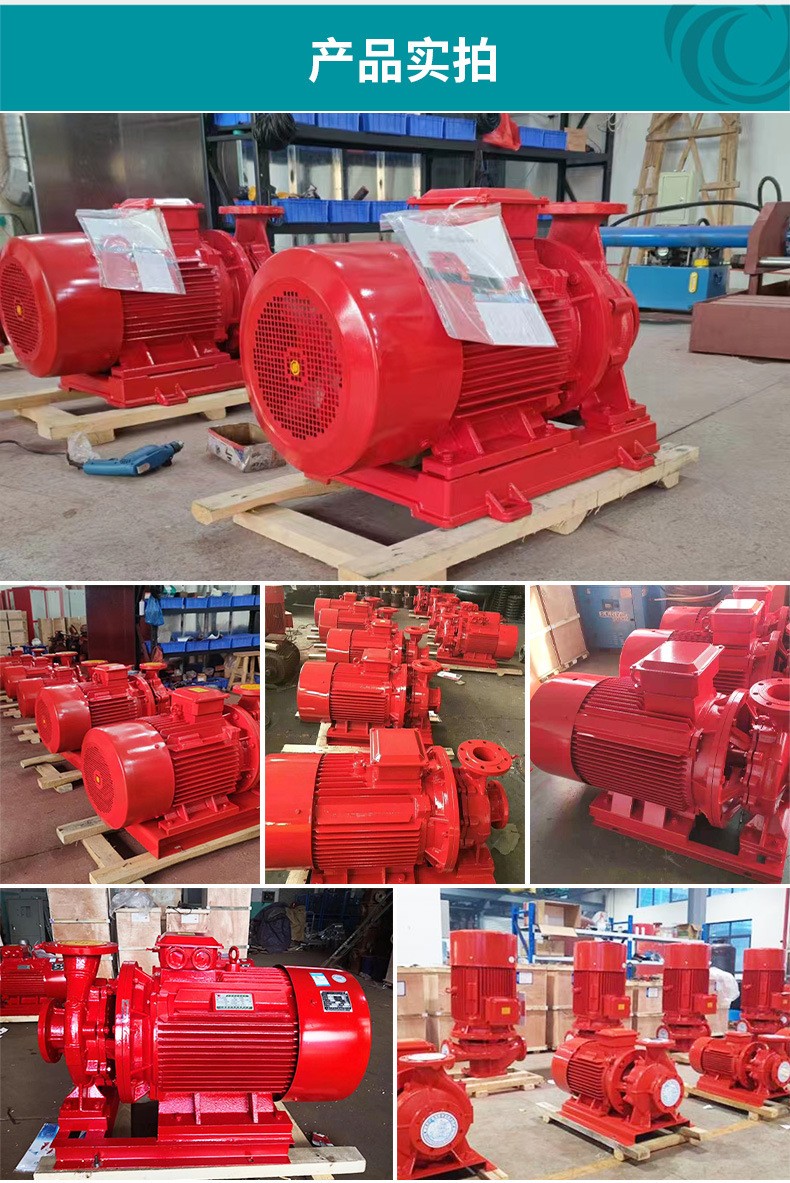

產(chan) 品實拍圖
