WSY、FSY型玻璃鋼液下泵

簡要描述：本單位生產(chan) 的WSY型、FSY型兩(liang) 種型式的泵，1．WSY型泵為(wei) 立式玻璃鋼液下旋渦泵。2．FSY型泵為(wei) 立式玻璃鋼液下離心泵，該泵因伸入貯罐，貯槽的深度長短不同，設計液下深度800mm--3000mm之間任意選擇。隻要液體(ti) 高於(yu) 泵體(ti) ，即可不灌液而起動送液，平蓋板下設有泄漏孔，液體(ti) 不會(hui) 向貯罐外泄漏。

產品型號：WSY、FSY型
廠商性質：生產廠家
更新時間：2024-11-05
訪問量：1186

說明書下載產品視頻產品谘詢

產(chan) 品分類

Product Category

相關(guan) 文章

詳細介紹

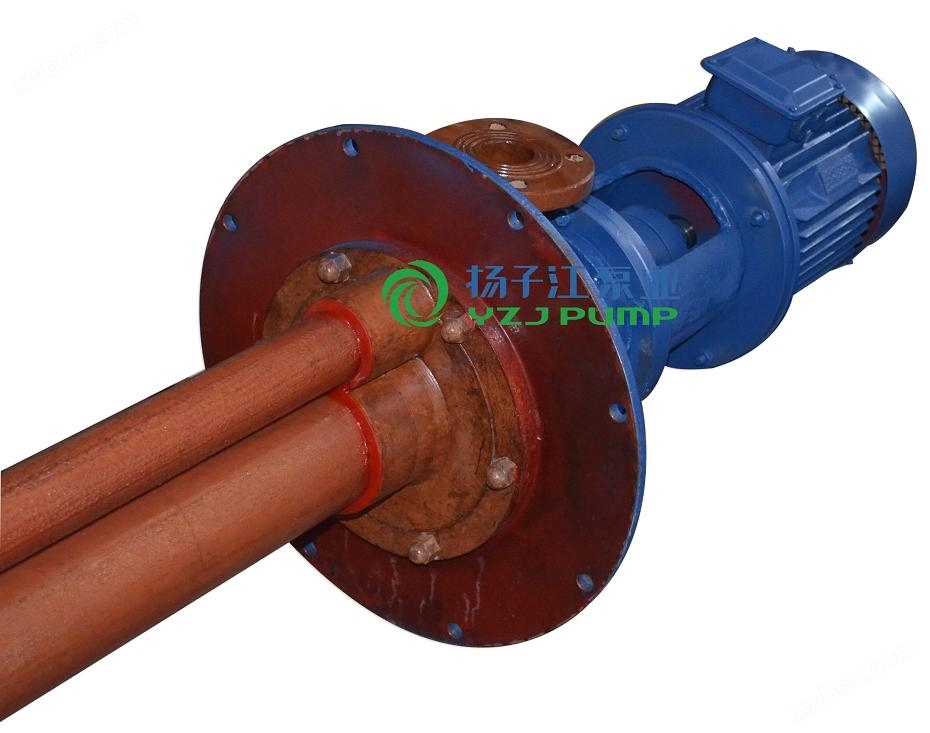

WSY、FSY型玻璃鋼液下泵概述

本單位生產(chan) 的WSY型、FSY型兩(liang) 種型式的泵，1．WSY型泵為(wei) 立式玻璃鋼液下旋渦泵。2．FSY型泵為(wei) 立式玻璃鋼液下離心泵，該泵因伸入貯罐，貯槽的深度長短不同，設計液下深度800mm--3000mm之間任意選擇。隻要液體(ti) 高於(yu) 泵體(ti) ，即可不灌液而起動送液，平蓋板下設有泄漏孔，液體(ti) 不會(hui) 向貯罐外泄漏。

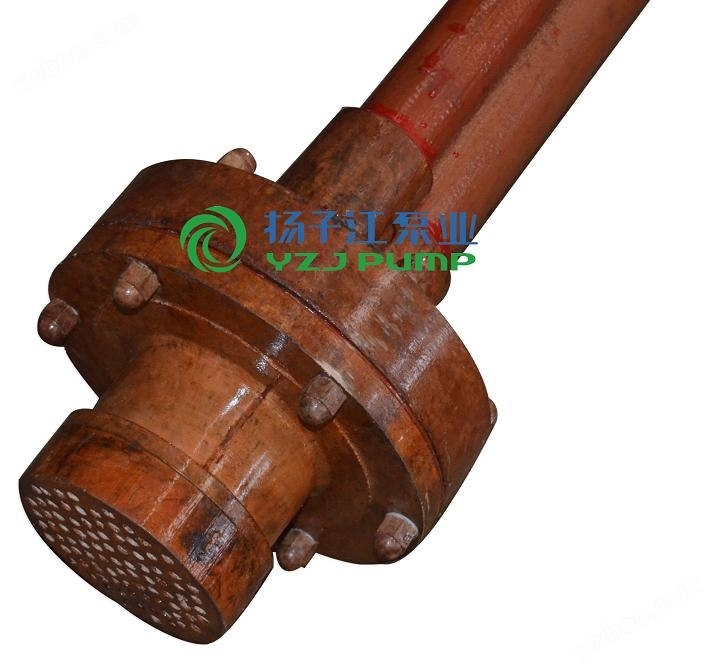

本泵與(yu) 介質接觸的零部件，係用聚乙烯醇縮丁醛改性酚醛玻璃纖維，經高溫模壓成型的酚醛玻璃鋼製件，聯接管、出液管采用半幹法卷製工藝製成的酚醛玻璃鋼管，葉輪軸套的裝配均用酚醛膠泥和泵軸粘成一體(ti) ，液下各部裝配均用酚醛膠泥粘結，伸入液下全無金屬與(yu) 介質接觸，耐腐性能絕對可靠，產(chan) 品具有輕質、高強、不變形、耐溫、耐腐蝕等優(you) 良性能，在防腐方麵可部分替代含鉬不鏽鋼、鈦及鈦合金等貴重金屬。泵在傳(chuan) 動和旋轉方向：泵通過爪型彈性聯軸器由電動機直接驅動，從(cong) 電動機端看泵為(wei) 順時針方向旋轉。

WSY、FSY型玻璃鋼液下泵主要用途

本液下泵廣泛用於(yu) 化工、石化、冶煉、染料、農(nong) 藥、製藥、稀土、化肥等行業(ye) ，在貯罐上輸送不含懸浮固體(ti) 顆粒，不易結晶，溫度不高於(yu) 100℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質的理想設備。

WSY、FSY型玻璃鋼液下泵性能參數

泵型號	流量（Q）		揚程（H）米	轉數（n）轉/分	功率 N千瓦		功率	葉輪直徑（D）毫米	液下深度（L）毫米
	米3/時	升/秒			軸	電機
25WSY-22	2.88 4.05 6.48	0.18 1.12 1.80	22	2900	1.35 1.18 1.06	2.2	13	120	800 至 3000
			18				17
			15				25
25WSY-30	2.88 6.48 9.00	0.80 1.80 2.52	30	2900	1.85 2.10 1.45	3	13	120
			20				17
			15				25
40WSY-25	5.76 8.10 13.32	1.60 2.24 3.70	25	2900	2.85 1.09 1.83	4	14	142
			20				21
			15				30
40FSY-22	8.10 15.84 20.00	2.24 4.4 5.50	22	2900	1.09 1.45 1.83	3	44	140
			18				53
			15				44
40FSY-18	6.48 15.00 21.60	1.80 4.17 6.00	18	2900	1.00 1.20 1.76	2.2	32	132
			15				51
			12				40
40WSY-50	6.48 8.64 14.40	1.80 2.40 4.00	50	2900	6.35 5.56 4.76	7.5	14	144
			45				19
			35				30
40FSY-35	10.0 20.0 30.0	2.8 5.5 8.3	34	2900	1.86 2.62 3.09	4	50.6	162
			30				64
			24				63.5
50FSY-35	30.0 45.0 55.0	8.3 12.5 15.1	35	2900	4.94 5.59 6.33	7.5	58	182
			32				70
			28				66
50FSY-35A	25.0 35.0 45.0	7.0 9.7 12.5	26	2900	2.83 3.35 3.87	5.5	63	168
			25				70
			22				69
80FSY-35	56.0 92.0 110	15.5 25.5 30.5	35	2900	8.45 10.1 10.8	15	63	184
			29				72
			25				69
80FSY-35A	45.0 69.0 90.0	12.5 19.2 25.0	26	2900	5.12 6.2 7.35	11	62	163
			22				67
			19				63

WSY、FSY型玻璃鋼液下泵安裝和維修保養

一、本泵要垂直安裝，將泵的平蓋安裝在貯罐法蘭(lan) 座上，開始運轉前，先用手發動聯軸器，檢查一下有否卡阻現象，轉動是否靈活。

二、泵起動前隻要貯灌中液體(ti) 高於(yu) 泵體(ti) 既可開車，嚴(yan) 禁無介質運轉和倒轉，否則泵體(ti) 內(nei) 因缺乏液體(ti) 潤滑而損壞軸襯、軸套如發現有劇烈振動或異常聲音，應立即停車檢查。

三、維修時，先將泵從(cong) 貯罐上拆下，拆下電機及機座，拆下下泵殼，打掉下軸套及葉輪（注意泵軸上防腐層）鬆開上軸承座6隻六角螺栓,然後把正條泵軸和軸承部件一起拉出即可進行檢修。

四、如更換軸承和泵軸時，先拆泵軸上端園螺母和聯軸節，鬆開上下軸承蓋12隻螺釘，將軸承座向上打出即可。

五、檢修和更換易損件後進行重新裝配時，先將軸承座，軸承一起裝在泵軸上部，封好上下軸承蓋，裝好聯軸節和並緊固螺母，校正泵軸的彎曲度，將帶軸承座的泵軸向下插入泵體(ti) 內(nei) ，再將軸承座裝在中間座上，調正好葉輪與(yu) 上下泵殼間隙，把葉輪及下軸套和葉輪並帽一起用酚醛膠泥粘在泵軸上，等酚醛膠泥完全固化後，才將下泵殼裝好。裝配完畢後，用手在聯軸節上轉達一下泵軸是否正常。

六、平時注意保養(yang) ，經常檢查泵運行是否平穩，有無異常震動，注意更換彈性塊，定期補充和更換上軸承潤滑油。
