簡要描述：W型水力噴射器是利用一定的水壓，通過對稱和固定側(ce) 斜度的噴俎，使水流會(hui) 聚在同一個(ge) 焦點上，由於(yu) 噴射水流的流度速度高，於(yu) 是在水柱周圍形成一定的負壓，使器室內(nei) 產(chan) 生真空，另外由於(yu) 二次蒸氣與(yu) 噴射水流的直接接觸，進行熱交換
產品型號：W型廠商性質：生產廠家更新時間：2024-11-05訪 問 量：1212
產(chan) 品分類
Product Category相關(guan) 文章
Related Articles詳細介紹
水力噴射器是一種具有抽真空、冷凝、排水等功能的機械裝置。它是利用一定的水壓，通過對稱和固定側(ce) 斜度的噴俎，使水流會(hui) 聚在同一個(ge) 焦點上，由於(yu) 噴射水流的流度速度高，於(yu) 是在水柱周圍形成一定的負壓，使器室內(nei) 產(chan) 生真空，另外由於(yu) 二次蒸氣與(yu) 噴射水流的直接接觸，進行熱交換，絕大部分的蒸氣都被凝結成水，少量未被冷凝的蒸氣和氣體(ti) ，由於(yu) 與(yu) 噴射水流的相互磨擦，混合與(yu) 擠壓，都通過擴壓關(guan) 被排出，這時器室內(nei) 形成更高的真空。
W型水力噴射器結構比較簡單，沒有機械傳(chuan) 動裝置，噪音小，使用維修方便，配套設備采用多級泵低水位供水，其工作性能比較穩定。水力噴射器的材料采用鑄鐵、不繡鋼等，用於(yu) 真空蒸發係統，如：化工、製藥、食品等部門對真空抽水、真空過濾、真空結晶、幹燥、脫臭等工藝的場合使用。
水力噴射器由器體(ti) 、器蓋、噴咀、噴咀座板、導向盤、擴壓管及單向閥等部件組成，噴咀用不鏽鋼製造，噴咀座板由優(you) 質鋼加工，其餘(yu) 零件則係鑄鐵鑄造。噴咀采用多噴咀的結構形式，以便得到較大的水—汽接觸，有利於(yu) 熱交換的進行，獲得較好的真空效果。噴咀座板加工精密，精度較高，以使噴射水流準確地聚集在同一的焦點。導向盤用於(yu) 減慢蒸汽（或空氣）的流速，使蒸汽均勻地導入器室以免噴射水流偏斜，降低抽射效能。整個(ge) 裝置結構緊湊精密，強度高，用於(yu) 真空蒸發係統中，由於(yu) 能把冷凝器的冷凝作用與(yu) 真空泵的抽氣作用合並在一個(ge) 設備中同時完成，大大地簡化了工藝流程，比之原來真空泵加舊式冷凝器的裝置，可以節省去真空泵、冷凝器、分水器等設備，並且還有下列優(you) 點：
（1）水力噴射器體(ti) 積小、重量輕、結構緊湊。而效能又比較高，耗電量低於(yu) 真空泵係統，投資省。
（2）操作簡單維修方便，不用專(zhuan) 職人員管理，由於(yu) 無機械傳(chuan) 動部件，所以噪聲低，不需消耗潤滑油。
（3）可以室外低位安裝，占地麵積小，可以節省廠房建築麵積與(yu) 安裝費用。

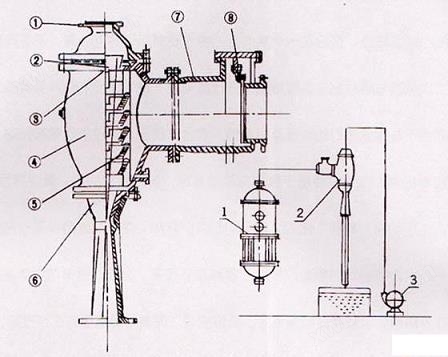

編號 | 名稱 | 編號 | 名稱 | |
1 | 器蓋 | 1 | 真空蒸發鍋 | |
2 | 噴咀座板 | 2 | 水力噴射器 | |
3 | 噴咀 | 3 | 水泵 | |
4 | 器體(ti) | |||
5 | 導向蓋盤 | |||
6 | 擴散管 | |||
7 | 止逆閥閥體(ti) | |||
8 | 閥板 |
型號規格 | 蒸發量 | 真空度毫米汞柱 | 揚程 | 流量 |
W-100L | 100 | 680-720 | 45 | 18 |
W-200L | 200 | 680-750 | 45 | 18 |
W-300L | 300 | 680-720 | 45 | 18 |
W-400L | 400 | 680-720 | 45 | 18 |
W-500L | 500 | 680-720 | 45 | 32 |
W-600L | 600 | 680-720 | 45 | 32 |
W-700L | 700 | 680-720 | 45 | 32 |
W-800L | 800 | 680-720 | 50 | 32 |
W-900L | 900 | 680-720 | 50 | 32 |
W-1000L | 1000 | 680-720 | 50 | 32 |
W-1200L | 1200 | 650-680 | 50 | 32 |
W-1500L | 1500 | 650-680 | 50 | 108 |
W-1800L | 1800 | 650-680 | 50 | 108 |
W-2000L | 2000 | 650-680 | 50 | 108 |
W-2500L | 2500 | 650-680 | 50 | 108 |
W-3000L | 3000 | 650-680 | 50 | 108 |
W-3500L | 3500 | 650-680 | 55 | 162 |
W-4000L | 4000 | 650-680 | 55 | 162 |
W-5000L | 5000 | 650-680 | 55 | 162 |
故 降 | 原 因 | 擇除方法 |
真空度達不到 真空度下降 真空度不穩定 | 循壞用水堿度或,度增高.多孔板 或擴壓器之孔徑有水垢縮水。 | 1.用酸液衝(chong) 洗或更換零件. |
2.調整循環水之酸堿度。 | ||
水池中循環水溫升高 | 降低水溫.更換部份循環水.或加循環水 | |
水泵故降.壓力突然下降.流量減少 | 1.更換水泵 | |
2.清洗水泵葉輪和內(nei) 殼的水垢或異物- | ||
係銃泄漏。 | 檢查係統和進行堵漏 | |
真空表失靈。 | 更換真空表 | |
循壞水中夾帶大量氣泡。 | 1.在排水管和離心水泵進水管之間設置擋板。 | |
2.循環液中帶有大量氣泡須更換循環水 | ||
倒水(即循I不 水由吸入口 流出) | 噴咀、多孔板孔徑腐蝕變形。 | 1.更換噴咀或多孔扳 |
2.調節水池酸堿度。 | ||
噴咀、多孔板加工不準確。 | 正確加工保證精度符合圖紙標準。 | |
混合管加工不正確.表麵腐蝕， | 正確加工保證同心度，光潔度符合圖紙要求。 | |
多孔板有異物堵塞 | 1.清除異物。 | |
2.清理水池. | ||
水泵壓力突然降低 | 栓査水泵，修理或更換。 | |
操作程序不當。 | 關(guan) 水泵排水與(yu) 大氣平衝(chong) 。 | |
由上述原因循環水流入係統中。 | 可在係統中裝止逆閥。 | |
大氣壓力波動影響背壓。 | 在排水管下接1米長的尾管。 |
