簡要描述：ZW型不鏽鋼自吸排汙泵是一種常用的工業(ye) 泵，通常用於(yu) 處理含有固體(ti) 顆粒或汙水的液體(ti) 。它具有自吸能力，可以將液體(ti) 從(cong) 低處抽取到高處，並通過排汙管道排出。由於(yu) 采用不鏽鋼材料製造，該泵具有耐腐蝕性和耐久性，適用於(yu) 處理各種化學品、汙水和廢水等液體(ti) ，廣泛應用於(yu) 汙水處理、工業(ye) 生產(chan) 、漁業(ye) 養(yang) 殖等領域。
產品型號：ZW型廠商性質：生產廠家更新時間：2024-11-05訪 問 量：1154
產(chan) 品分類
Product Category相關(guan) 文章
Related Articles詳細介紹
ZW型不鏽鋼自吸排汙泵性能範圍
| 流量Q | 8～800 m3/h |
| 口徑DN | 25～300mm |
| 揚程H | 15～80m |
| 轉速N | 2900～1450r/min |
| 電機功率 | 1.5～132kw |

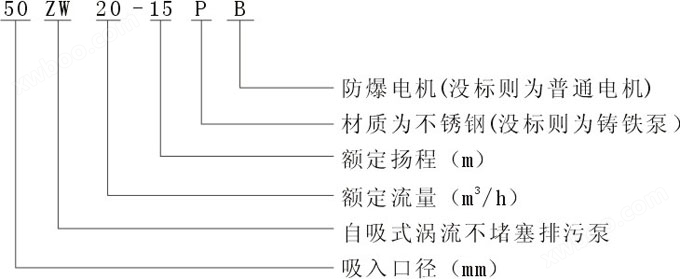

型號意義(yi)
不同規格ZW型不鏽鋼自吸排汙泵性能參數
型號 | 流量M3/H | 揚程(m) | 功率(kw) | 轉速(r／min) | 效率(％) | 汽蝕餘(yu) 量(m) | 自吸高度(m) | 自吸時間(min／S) | 重量(kg) |
ZW25-8-15 | 8 | 15 | 2.2 | 2900 | 45 | 2.0 | 5.5 | 3 | 100 |
ZW32-5-20 | 5 | 20 | 2.2 | 2900 | 46 | 2.5 | 5.5 | 3 | 100 |
ZW32-10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
ZW32-9-30 | 9 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 |
ZW40-10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
ZW40-20-15 | 20 | 15 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
ZW40-15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 |
ZW50-10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
ZW50-20-12 | 20 | 12 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
ZW50-15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 |
ZW50-20-35 | 20 | 35 | 5.5 | 2900 | 48 | 2.5 | 5.5 | 3 | 150 |
ZW65-30-18 | 30 | 18 | 4 | 1450 | 45 | 2.5 | 5.5 | 3 | 200 |
ZW65-25-30 | 25 | 30 | 5.5 | 2900 | 50 | 3.0 | 5.5 | 3 | 200 |
ZW65-25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 |
ZW65-40-25 | 40 | 25. | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 |
ZW65-65-25 | 65 | 25 | 7.5 | 2900 | 52 | 3.0 | 5.5. | 2 | 240 |
ZW80-40-16 | 40 | 16 | 4 | 1450 | 50 | 3.0 | 5.0 | 3 | 240 |
ZW80-40-25 | 40 | 25 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 |
ZW80-25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 |
ZW80-65-25 | 65 | 25 | 7.5 | 2900 | 52 | 3.0 | 5.5 | 2 | 240 |
ZW80-80-35 | 80 | 35 | 15 | 2900 | 45 | 3.0 | 5.5 | 3 | 285 |
ZW80-40-50 | 80 | 40 | 18.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 293 |
ZW80-50-60 | 50 | 60 | 22 | 2900 | 55 | 3.0 | 5.0 | 3 | 326 |
ZW100-100-15 | 100 | 15 | 7.5 | 1450 | 50 | 4.0 | 5.5 | 3 | 300 |
ZW100-8020 | 80 | 20 | 7.5 | 1450 | 53 | 4.0 | 5.5 | 3 | 300 |
ZW100-100-20 | 100 | 20 | 11 | 1450 | 53 | 4.0 | 5.5 | 3 | 340 |
ZW100-100-30 | 100 | 30 | 22 | 2900 | 53 | 4.0 | 5.5 | 2 | 510 |
ZW100-80-45 | 80 | 45 | 30 | 2900 | 55 | 4.0 | 5.5 | 2 | 560 |
ZW100-80-60 | 80 | 60 | 37 | 2900 | 53 | 4.0 | 5.5 | 2 | 585 |
ZW100-80-80 | 80 | 80 | 45 | 2900 | 50 | 4.0 | 5.5 | 2 | 639 |
ZW125-120-20 | 120 | 20 | 15 | 1450 | 55 | 4.5 | 5.5 | 2 | 500 |
ZW150-180-14 | 180 | 14 | 15 | 1450. | 60 | 5.0 | 5.5 | 3.5 | 500 |
ZW150-180-20 | 180 | 20 | 22 | 1450 | 60 | 5.0 | 5.0 | 3 | 570 |
ZW150-180-30 | 180 | 30 | 37 | 1450 | 65 | 5.0 | 5.0 | 3 | 680 |
ZW150-180-38 | 180 | 38 | 55 | 1450 | 45 | 5.0 | 6.0 | 3.5 | 800 |
ZW200-280-14 | 280 | 14 | 22 | 1450 | 65 | 5.0 | 5.0 | 3 | 820 |
ZW200-280-20 | 280 | 20 | 37 | 1450 | 62 | 5.0 | 5.0 | 3 | 910 |
ZW200-300-25 | 300 | 25 | 45 | 1450 | 59 | 5.0 | 5.0 | 3 | 948 |
ZW200-280-28 | 280 | 28 | 55 | 1450 | 55 | 4.8 | 5.2 | 3 | 1090 |
ZW250-420-20 | 420 | 20 | 55 | 1450 | 61 | 6.0 | 4.5 | 2.5 | 1150 |
ZW300-800-14 | 800 | 14 | 55 | 1450 | 65 | 6.0 | 4.5 | 2.5 | 1400 |
ZW型不鏽鋼自吸排汙泵性能特點
ZW型自吸排汙泵是本廠工程技術人員吸收國外技術，結合我國機電行業(ye) 的實際情況而研製成功的。該泵通過葉輪和泵體(ti) 的新穎結構，既可象一般自吸泵那樣不需要安裝底閥，又可以通過較大顆粒和較長的纖維，具有廣闊的應用市場和發展前景。ZW型自吸式排汙泵，又稱固液泵或雜質泵。該係列泵水力設計獨特，葉輪是縮在單獨的葉輪室內(nei) ，連接葉輪室的是壓水室，當葉輪旋轉時，泵內(nei) 液體(ti) 產(chan) 生強烈的軸向渦流作用，使進口造成真空，出口產(chan) 生揚程。因而雜質可以從(cong) 壓水室排出，所以它的流道是完全暢通的，其排汙效果是其他自吸式排汙泵無可比擬的。本單位生產(chan) 的ZW自吸排汙泵機可象一般自吸清水泵那樣不需要安裝底閥，又可吸排含有大顆粒固體(ti) 塊、長纖維、沉澱物、廢礦雜質、糞便處理及一切工程汙水物。
自吸排汙泵可廣泛適用於(yu) 市政排汙工程、輕工、造紙、紡織、食品、化工、電業(ye) 、石油、礦山和河塘養(yang) 殖等行業(ye) 。自吸排汙泵是目前國內(nei) 抽送固體(ti) 顆粒、纖維、漿料和混合懸浮等介質理想的雜質泵。
工作原理
ZW型自吸式無堵塞排汙泵,主要由泵體(ti) , 葉輪、後蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見圖。ZW型自吸排汙泵的工作原理：泵體(ti) 內(nei) 設有儲(chu) 液腔，並通過上方的回流孔和下方的循環孔與(yu) 泵工作腔相通，構成泵的軸向加流外混式係統。泵停止工作後，泵內(nei) 腔已儲(chu) 有一定容積的液體(ti) 。當泵起動時，有關(guan) 當局內(nei) 的儲(chu) 液在葉輪的作用下，夾帶著空氣被向上拋出，液體(ti) 通過氣液分離管的網格回流到工作腔，氣體(ti) 被排出泵外，使泵內(nei) 形成一定的真空度，達到自吸的作用。

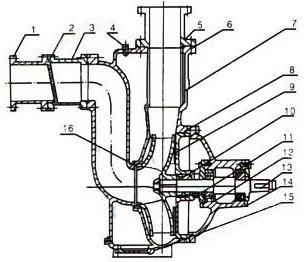

自吸排汙泵結構圖
| 1 | 進口接管 | 9 | 葉輪 |
2 | 進口法蘭(lan) | 10 | 機械密封 | |
3 | 進口閥座 | 11 | 擋水圈 | |
4 | 加水閥門 | 12 | 承座 | |
5 | 出口接管 | 13 | 泵軸 | |
6 | 泵體(ti) | 14 | 軸承蓋 | |
7 | 氣液分離管 | 15 | 底蓋板 | |
8 | 後蓋 | 16 | 螺栓 |
產(chan) 品使用條件
1、環境溫度≤50℃，介質溫度≤80℃特殊要求可達200℃
2、介質PH值鑄鐵材質為(wei) 6--9級，不鏽鋼為(wei) 2-13。
3、介質重度不超過1240千克/m3.
4、ZW型自吸排汙泵自吸高度不能超過規定值4.5-5.5米，吸入管長度為(wei) ≤10米。
5、ZW型自吸排汙泵通過能力懸浮顆粒直徑為(wei) 泵口徑的60%,纖維長度為(wei) 泵口徑的5倍。

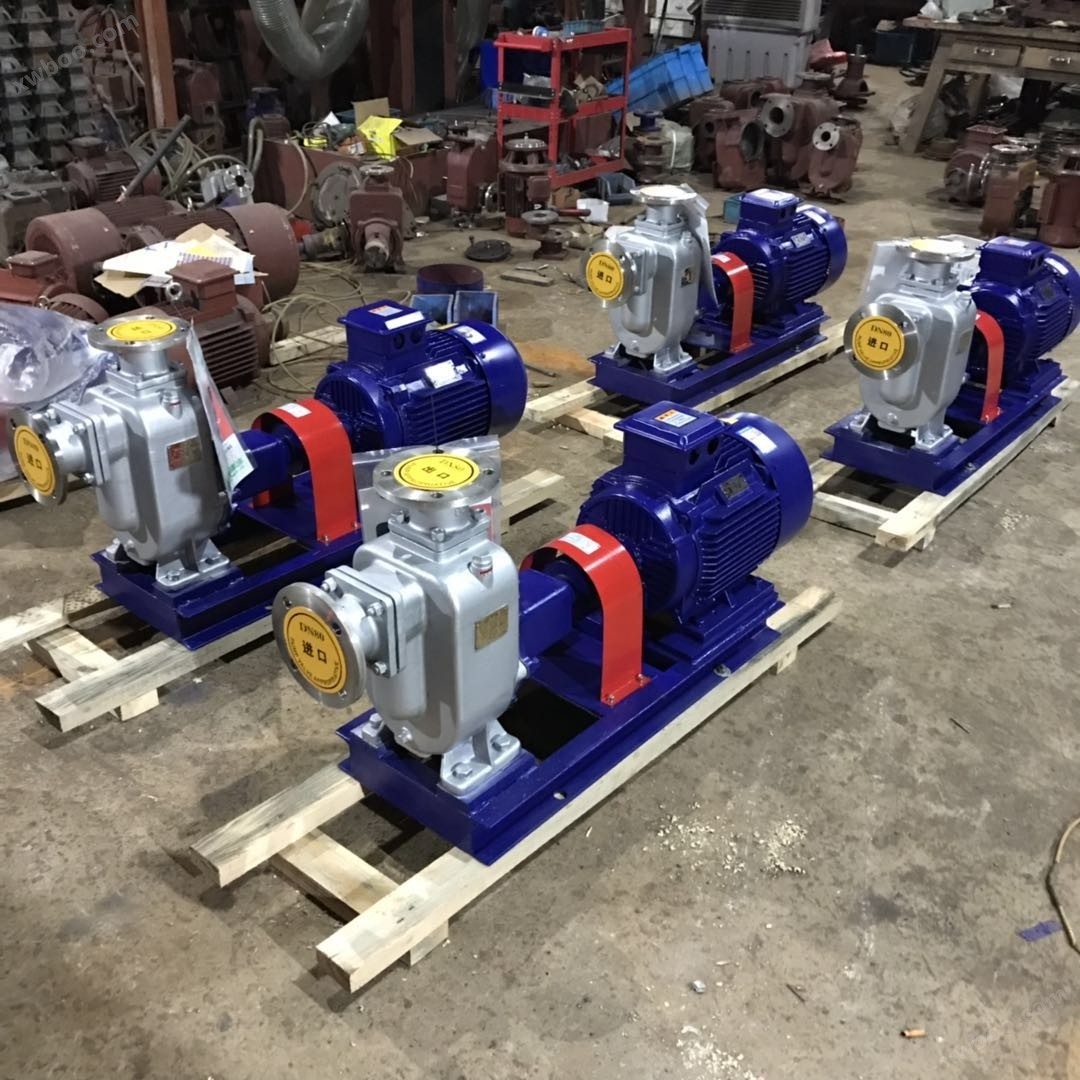

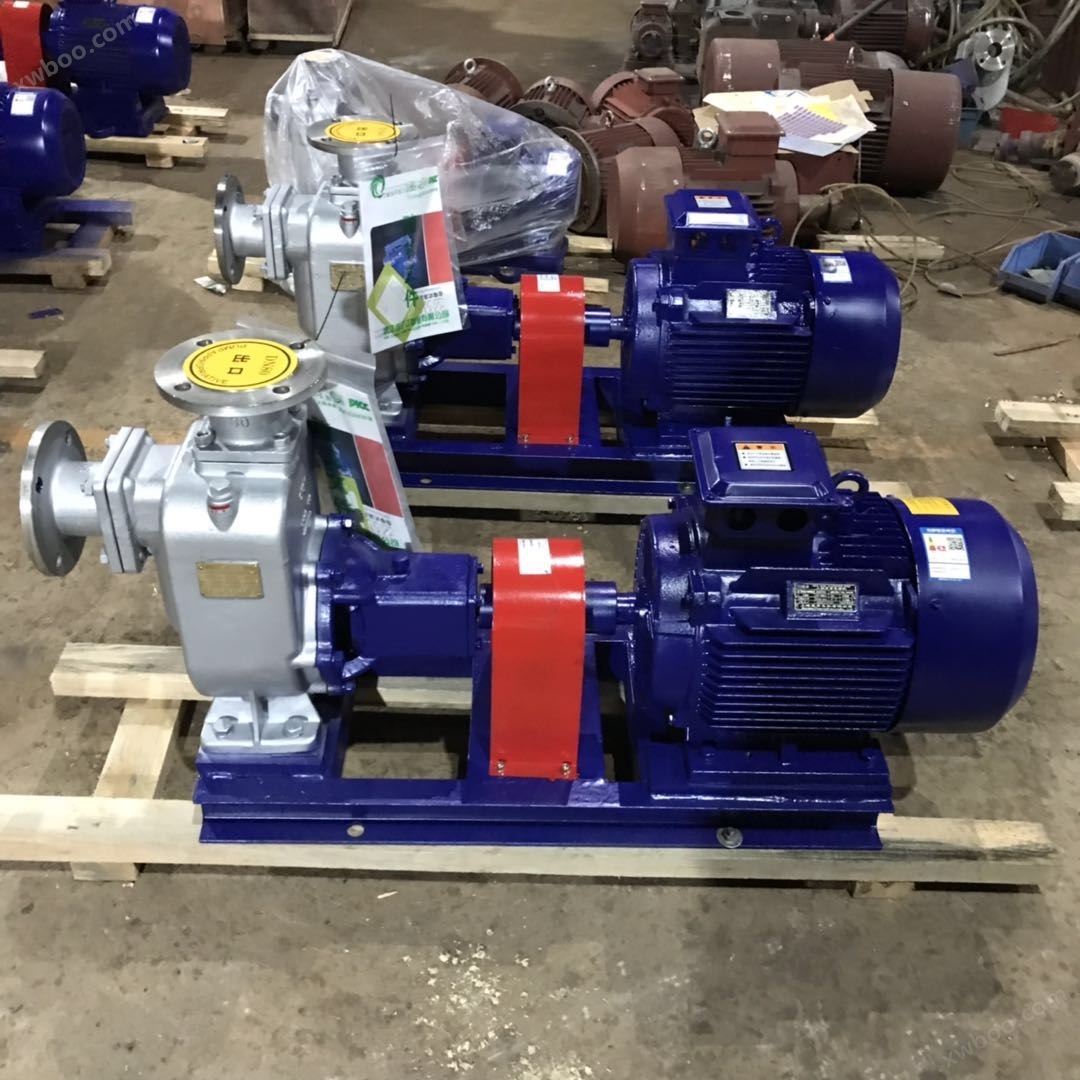

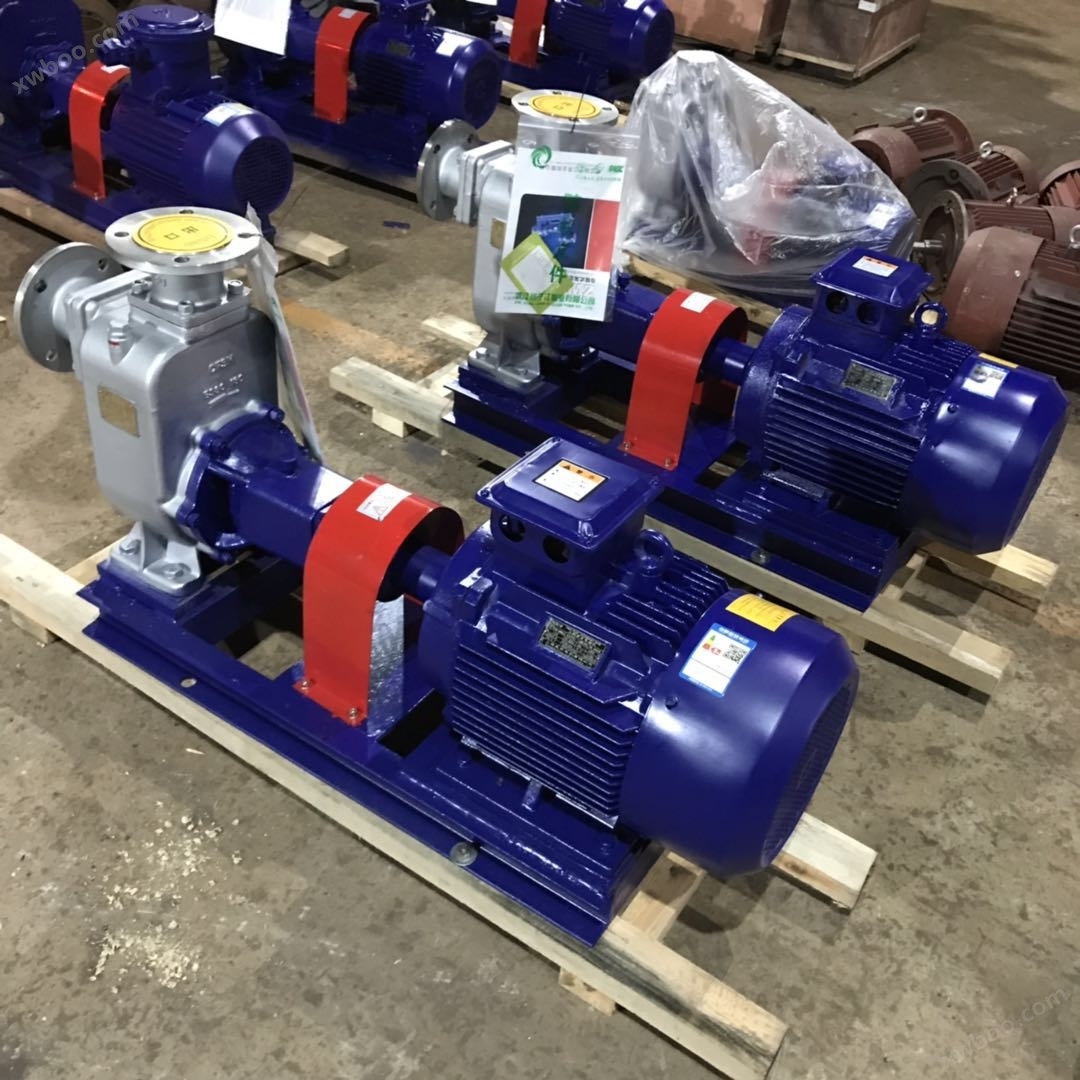

產(chan) 品實拍圖
使用注意事項
1.吸入管路越短越好，長不超過10M。
2.此泵若用於(yu) 抽吸較稠較粘的漿液後，需清洗泵腔，防止泵內(nei) 留下沉澱物。
3.自吸泵第一次使用，仍需將泵腔灌滿水。
4.常規運行3000小時後，需對水泵進行拆檢保養(yang) ，必要時更換不宜再用的易損件。
5.此泵可定做直聯式，同心度高，穩定性增強，亦更為(wei) 經濟，不過維修稍嫌麻煩。
6.環境溫度≤45℃，介質溫度≤60℃。
7.介質PH值鑄鐵泵為(wei) 6～9，不鏽鋼自吸泵為(wei) 1～14。
8.通過顆粒大直徑為(wei) 自吸泵口徑的60%，纖維長度為(wei) 口徑的5倍。
9.介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240千克/立方米。
