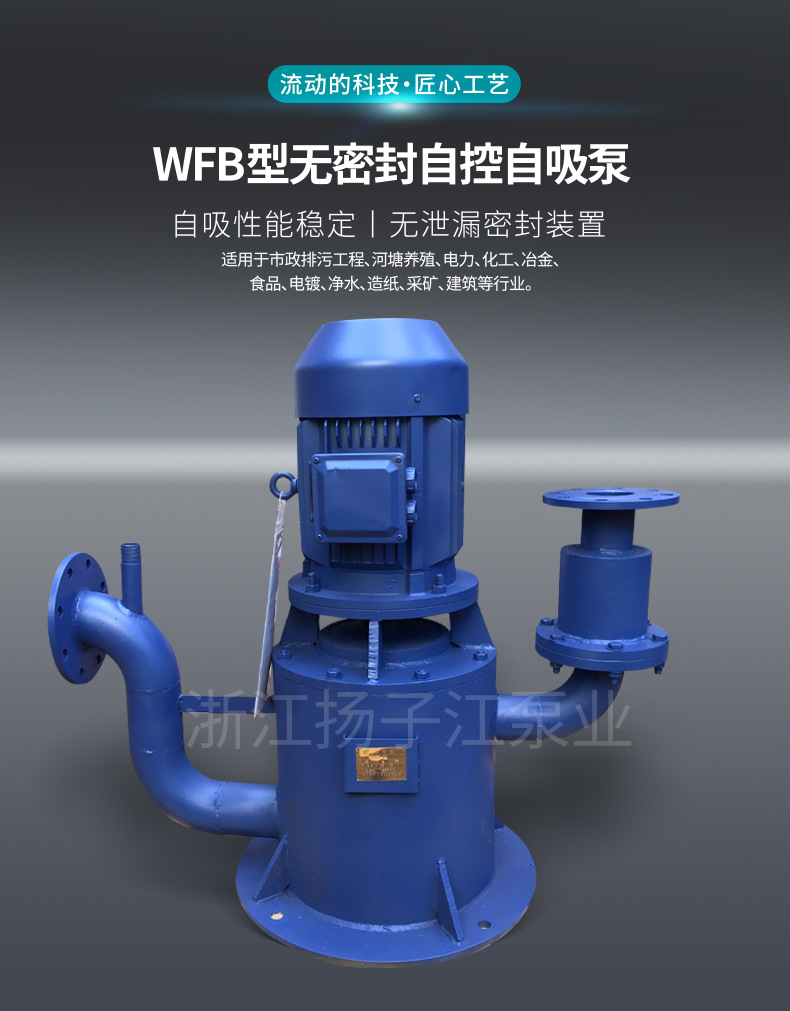

WFB型無密封自控自吸泵

簡要描述：WFB型無密封自控自吸泵是一種具有自吸功能且無需使用密封件的泵。它采用自吸原理，在泵體(ti) 內(nei) 部形成負壓，從(cong) 而實現自動吸入液體(ti) 。相對於(yu) 傳(chuan) 統泵而言，無密封自控自吸泵具有以下特點

  • 產品型號：WFB型
  • 廠商性質：生產廠家
  • 更新時間：2024-11-05
  • 訪  問  量：1155
WFB型無密封自控自吸泵

詳細介紹

WFB型無密封自控自吸泵性能參數範圍


轉速2900 r／min，1450r／min吸液口徑16～800 mm流量0.75～685 0m3／h
介質溫度-40℃～180℃揚程4～130m自吸深度2.5～7 m
出液口徑10～ 600mm環境溫度≤40℃工作壓力≤1.6 MPa


WFB型無密封自控自吸泵電機功率說明

為(wei) 了合理的配套電機，我們(men) 借鑒發達國家的經驗，把水泵分為(wei) A、B、C三種工況等級，該樣本中的配套電機功率，是根據A級等級匹配的。您若在B、C級工況使用，可視具體(ti) 情況，適當降低配套電機功率。

工況等級劃分如下：

A級工況條件是：連續運行，吸程、流量、揚程三項性能均需達標；

B級工況條件是：連續運行，三項性能隻需兩(liang) 項達標；

C級工況條件是：間隔運行，三項性能隻需一項達標。

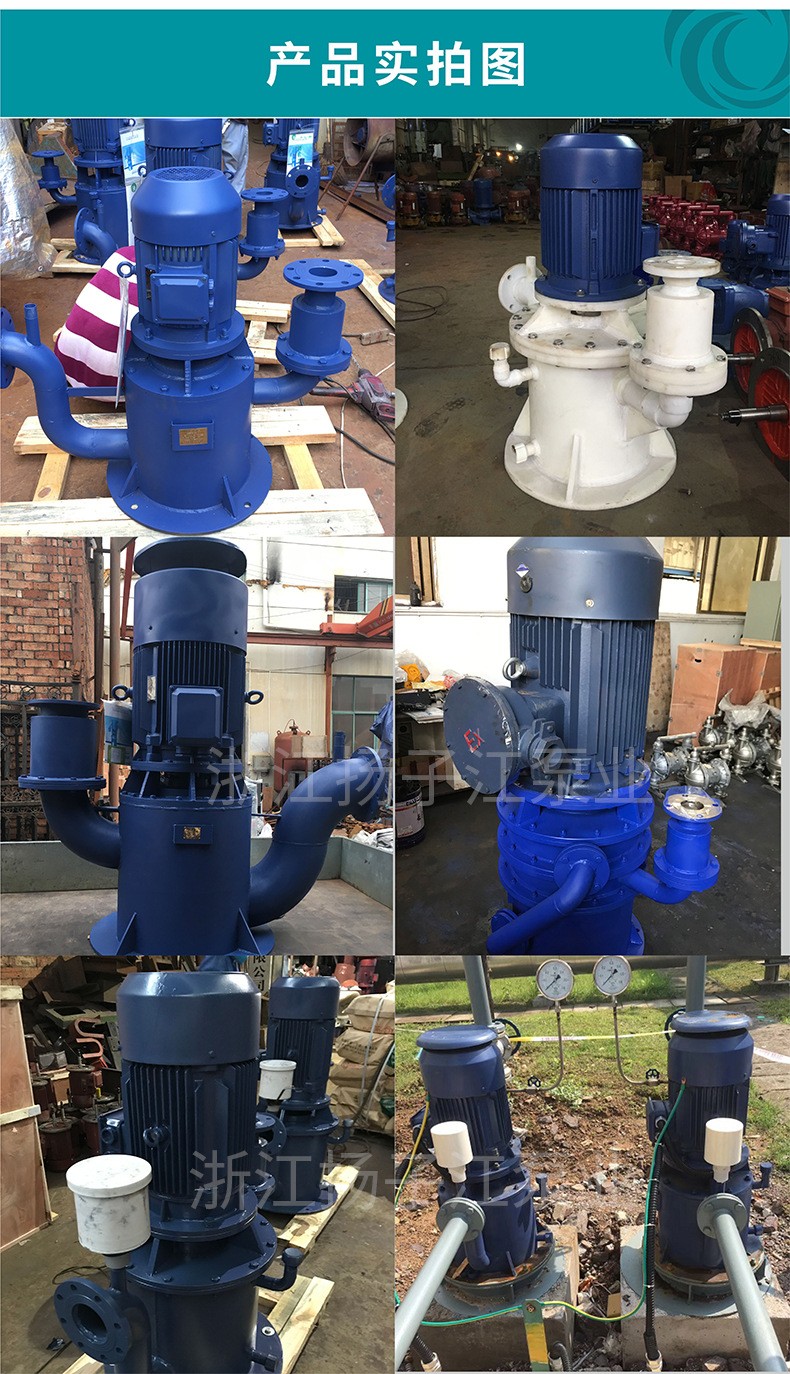

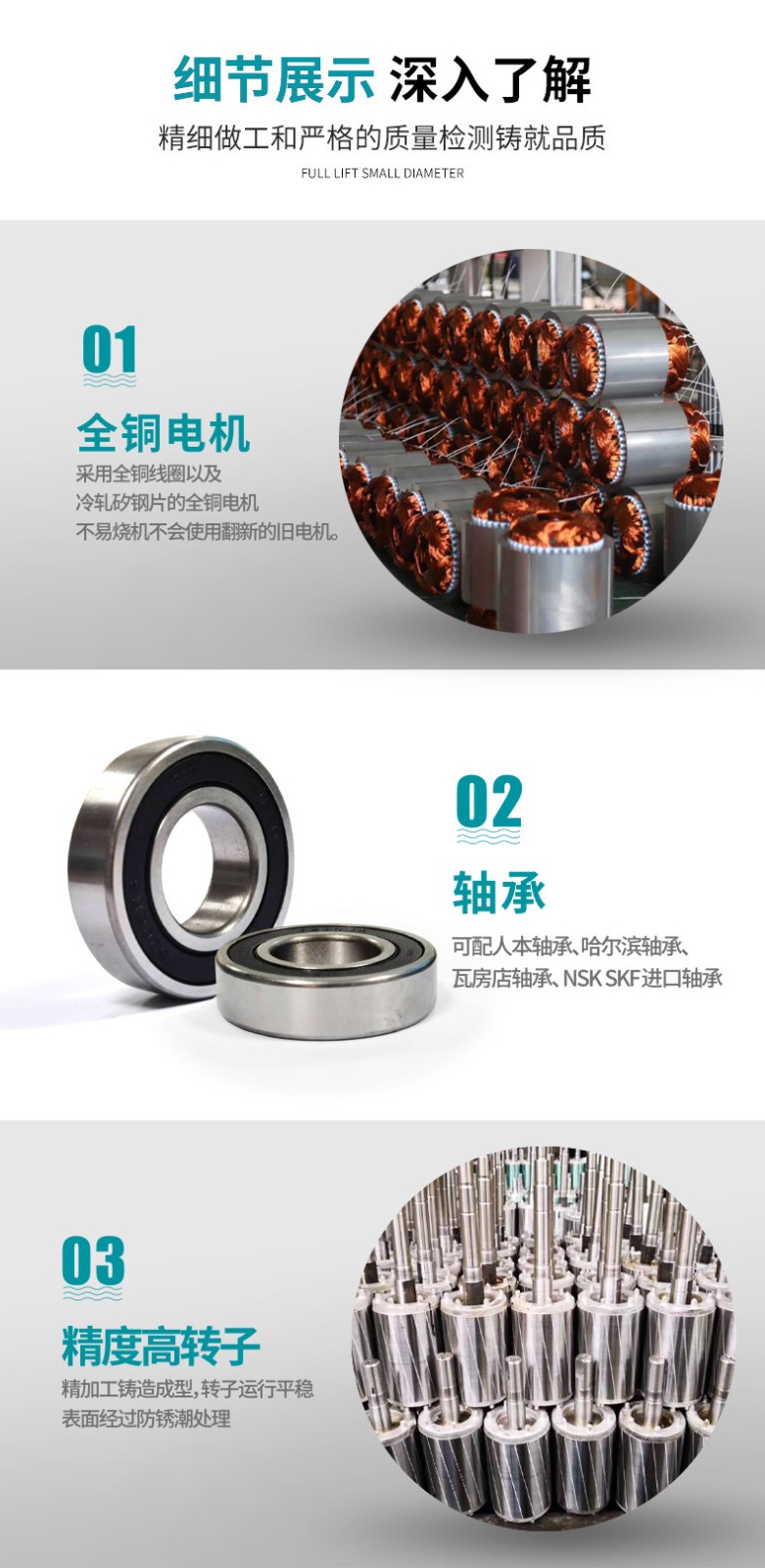

產(chan) 品細節展示





WFB型無密封自控自吸泵產(chan) 品用途

廣泛適用於(yu) 市政排汙工程、河塘養(yang) 殖、電力、化工、冶金、醫藥、食品、消防、環保、電鍍、淨水、市政、國防、紡織、造紙、采礦、建築等行業(ye) 。


WFB型無密封自控自吸泵結構說明：

主要由泵體(ti) 、葉輪、泵蓋、導葉、副葉輪、泵軸、連接架、電動空氣控製閥等部分組成。該泵體(ti) 內(nei) 部由吸入室、儲(chu) 液室、氣液分離室等部分組成。泵在正常起動後，葉輪將吸入室所存的液體(ti) 及吸入管路中的空氣一起吸入，液體(ti) 混合氣體(ti) 在葉輪高速旋轉的離心力作用下經導葉拋入氣液分離室，由於(yu) 流速突然降低，氣體(ti) 與(yu) 液體(ti) 的比重不同，較輕的氣體(ti) 從(cong) 混合液中分離出來並被排出泵外，脫氣的液體(ti) 重新進入工作腔與(yu) 葉輪內(nei) 部從(cong) 吸入管路中吸入的空氣再次混合，在葉輪的旋轉的作用下，很快使泵體(ti) 入口形成一定的真空度，從(cong) 而達到自吸的目的。由於(yu) 該泵具有獨特的排氣功能，因此該泵能輸送含有氣體(ti) 的液體(ti) 並無須安裝底閥。該泵配有“電動空氣控製閥”運行時，控製閥關(guan) 閉，實現密封；停機後控製閥打開，破壞了吸入管路中的真空，防止停機後泵腔內(nei) 的液體(ti) 因缸吸作用而眾(zhong) 吸入管路流出，使泵腔內(nei) 保存足夠的液體(ti) 來繼續完成自吸過程，從(cong) 而實現了“首次引流、永久自吸”。

注：如有特殊要求，請與(yu) 我單位聯係，本單位將竭誠為(wei) 您設計製造(WFB係列泵)


WFB型無密封自控自吸泵概述

無密封自控自吸泵是一種具有自吸功能且無需使用密封件的泵。它采用自吸原理，在泵體(ti) 內(nei) 部形成負壓，從(cong) 而實現自動吸入液體(ti) 。相對於(yu) 傳(chuan) 統泵而言，無密封自控自吸泵具有以下特點：

無需密封件：采用特殊的結構設計，不需要使用傳(chuan) 統泵中常見的軸封、填料等密封件，因此減少了泄漏和維護成本。

自吸功能：能夠在啟動過程中自行排空管道內(nei) 的空氣，自動吸入液體(ti) 並建立起正常工作狀態，提高了操作的便捷性和效率。

高效節能：該類型泵的設計通常考慮了能耗和效率的平衡，采用先進的流體(ti) 力學原理，以提供更高的效率和較低的能源消耗。

適應性強：無密封自控自吸泵適用於(yu) 各種液體(ti) 輸送場景，包括清水、汙水、腐蝕性液體(ti) 等，可以廣泛應用於(yu) 工業(ye) 、農(nong) 業(ye) 、建築等領域。


WFB改進型結構為(wei) 有密封裝置，一是提高水泵效率，二是降低電機功率，三是抑製了水泵停機泄漏現象。 運動過程中密封裝置不摩擦、無磨損，使用壽命較同類產(chan) 品長10倍以上。移植真空泵原理、自吸性能穩定可靠，特別是采用“電動空氣控製閥”真正實現了“一次引流，終身自吸”。效率高、振動小、噪音低、移動靈活、拆卸簡便、易於(yu) 安裝、不需地腳固定，免去了長軸液下泵運輸，安裝、維修等困難。具有優(you) 越的自控功能，可與(yu) 高科技領域和高度自動化係列統配套使用。

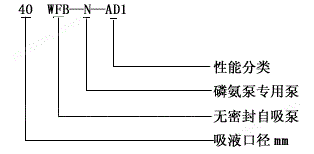

WFB型無密封自控自吸泵型號意義(yi)


WFB型無密封自控自吸泵使用範圍

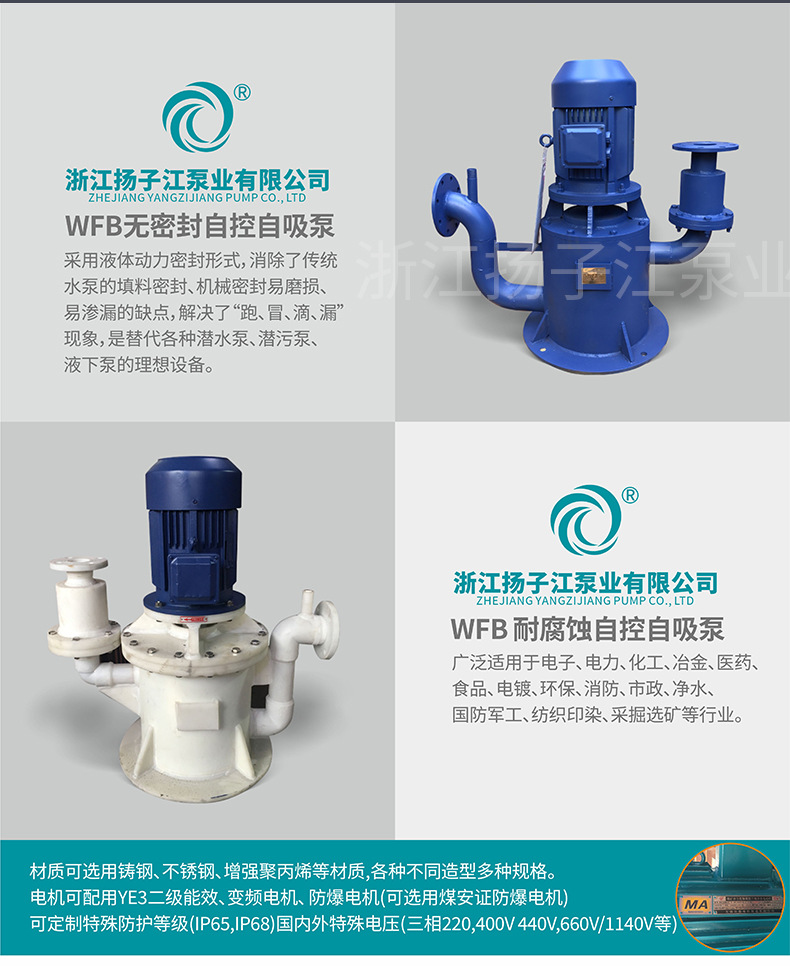

具有耐溫、耐壓、耐磨、“一次引流”、“終身自吸”等多種功能。目前生產(chan) 襯四氟、氯化聚醚、超高分子聚乙烯、聚丙烯、不鏽鋼、鑄鋼、生鐵等多種材質。WFB型無密封自控自吸泵廣泛適用於(yu) 電子、電力、化工、冶金、醫藥、食品、電鍍、環保、消防、市政、淨水、國防軍(jun) 工、紡織印染、采掘選礦等行業(ye) 。


WFB型無密封自控自吸泵結構說明

無密封自控自吸泵共分五種型號：1型為(wei) 長方型無密封自控自吸泵，2型為(wei) 圓錐型無密封自控自吸泵，3型為(wei) 防爆型無密封自控自吸泵，4型為(wei) 戶外型無密封自控自吸泵，5型為(wei) 推車移動型無密封自控自吸泵 無密封自控自吸泵流量設計從(cong) 0.75—6850m3/h、揚程5m—132m、吸液口徑16—800 mm、出液口徑10—600 mm 。




其他不同型號WFB型無密封自控自吸泵性能參數

材質代號 型號
轉速 流量 Q 揚程 配套功率 允許吸深 吸液口徑 出液口徑 整機重量
r/min m3/h M kw ≤M MM MM kg
T.G.PP.BXG 16WFB-A 2900 0.75 8 0.75 2.5 16 10 75
1.1 6.5
1.5 5.5
T.G.PP.BXG 32WFB-A 2900 4.5 13 1.5 3 32 25 99
6.5 10.5
9 8
T.G.PP.BXG 40WFB-A 2900 6.5 25 4 4 40 32 140
8.5 23
10 21
T.G.PP.BXG 40WFB-A1 2900 13.5 18 3 4 40 32 140
5 15
8 13
T.G.PP.BXG 40WFB-A2 2900 10 11 2.2 4 40 32 125
14 8
T.G.PP.BXG 50WFB-A 2900 7.5 28 5.5 5 50 40 205
12.5 26
15 24.5
T.G.PP.BXG 50WFB-A1 2900 10.5 20.5 3 5 50 40 170
T.G.PP.BXG 50WFB-AD 1450 5 11 1.5 4 50 40 149
6.3 10
7.5 9
T.G.PP.BXG 50WFB-AD1 1450 10 6 1.5 4 50 40 149
T.G.BXG 50WFB-B 2900 10 40 11 5 50 40 215
11 38
15 35
T.G.PP.BXG 50WFB-B1 2900 7 33 7.5 5 50 40 205
12 31
15 29
T.G.PP.BXG 50WFB-B2 2900 10 26.5 4 5 50 40 185
T.G.PP.BXG 50WFB-B3 2900 5 15 2.2 4 50 40 150
6.4 14
7.5 12.5
T.G.BXG 50WFB-C 2900 8.5 58 15 5 50 40 240
12 56
15 54
T.G.BXG 50WFB-C1 2900 11 46 7.5 5 50 40 215
10 40
T.G.PP.BXG 50WFB-CD 1450 5 19 3 4 50 40 170
6 18
8 17
T.G.BXG 50WFB-E 2900 7.5 82 22 5 50 40 260
12 80
15 75
T.G.BXG 50WFB-E1 2900 12 68 18.5 5 50 40 250
11 62
10 55
T.G.PP.BXG 50WFB-E2 2900 3.5 26 3 4 50 40 170
T.G.PP.BXG 65WFB-A 2900 15 27 7.5 4 65 50 260
20 26
25 24
T.G.PP.BXG 65WFB-A1 2900 21 20 5.5 4 65 50 260
T.G.PP.BXG 65WFB-AD 1450 7 12 3 4 65 50 200
12 11
15 9
T.G.BXG 65WFB-B 2900 15 41 11 5 65 50 270
25 38
30 36
T.G.PP.BXG 65WFB-B1 2900 20 26 7.5 5 65 50 250
T.G.PP.BXG 65WFB-BD 1450 10 16 4 5 65 50 230
12 14
15 13
T.G.BXG 65WFB-C 2900 15 58 18.5 5 65 50 280
25 56
30 52
T.G.BXG 65WFB-C1 2900 22 45 15 5 65 50 265
T.G.PP.BXG 65WFB-C2 2900 7.5 19 4 5 65 50 240
12.5 18
15 17
T.G.BXG 65WFB-E 2900 15 82 30 5 65 50 450
25 80
30 78
T.G.BXG 65WFB-E1 2900 21 64 18.5 5 65 50 340
20 55
T.G.PP.BXG 65WFB-E2 2900 7.5 27.5 7.5 5 65 50 280
12.5 26
15 24.5
T.G.BXG 65WFB-F 2900 15 127 45 5 65 50 485
25 125
30 123
T.G.BXG 65WFB-F1 2900 18 108 45 5 65 50 485
21.5 95
23.5 85
T.G.BXG 65WFB-F2 2900 7.5 38 7.5 5 65 50 270
12.5 37
15 36
T.G.BXG 65WFB-F3 2900 10 34 5.5 5 65 50 260
9 30
8 26
T.G.PP.BXG 80WFB-A 2900 30 28 11 6 80 65 380
50 26
60 24
70 20
T.G.PP.BXG 80WFB-AD 2900 15 11.5 4 4 80 65 305
25 11
30 10.5
38 9
