QJ型多級高揚程大流量不鏽鋼潛水泵產(chan) 品概述
揚子江QJ型井用潛水泵是從(cong) 深井中提取地下水的成套機具，廣泛應用於(yu) 農(nong) 田灌溉、工礦企業(ye) 的供排水及高原、山區的畜用水。QJR型井用熱水潛水泵，采用特殊材質和結構，用於(yu) 提取地下熱水。另外本公司根據用戶需要生產(chan) 海水、礦山等特殊場合用潛水泵。該潛水泵主機由QJ型潛水泵和YQS型潛水泵機組成。潛入水下工作，具有結構緊湊、體(ti) 積小、重量輕、安裝、使用、維護方便，運輸安全可靠、節約能源等優(you) 點。
QJ型多級高揚程大流量不鏽鋼潛水泵使用條件
1、電源：三相交流電，電壓380伏，頻率50赫茲(zi) 。
2、水源
(1)水溫 a:QJ型≤20℃ b: QJ型≤20℃
(2)水中含沙量(重量比)不得超過0.01%，氯離子不得超過400毫克/升。
(3)PH=6.5∽8.5
QJ型多級高揚程大流量不鏽鋼潛水泵技術數據
150QJ(R)10-150
150 適用小井徑150毫米：
QJ(R) 型號特征：井用潛水電泵(熱水)
10 額定流量：10立方米/小時
150/ 額定揚程：150米
潛水泵結構特點
QJ型潛水泵由多級離心式葉輪分段串聯組成。泵級間由扁拉筋或螺栓連接，每段之間由橡膠(或銅)軸承支撐，泵的頂端沒有逆止閥。YQS型潛水電機為(wei) 密閉充水式三相異步電機，繞組采用耐水連續密封結構，導軸承和推力軸承均為(wei) 水潤滑軸承;電機上部安裝有防砂機構，阻止泥沙進入電機內(nei) 控。
成套供應範圍
1、主機：潛水泵和潛水電機。
2、管路：輸水管、彎管、橡膠墊、安裝夾板等。
3、電纜：電纜和電纜接頭材料。
4、起動和保護裝置。

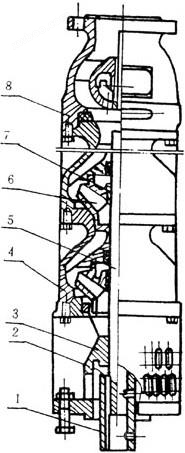

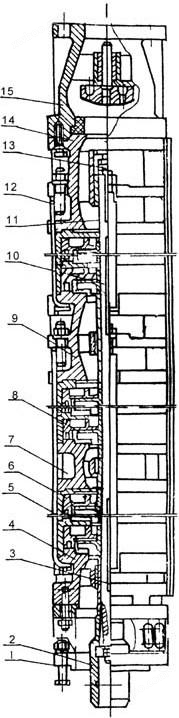

潛水泵結構圖
編號 | 零件名稱 |
|
1 | 進水節 | |
2 | 聯軸器 | |
3 | 鍵 | |
4 | 吸入段 | |
5 | 泵殼 | |
6 | 導葉 | |
7 | 中軸承體(ti) | |
8 | 葉輪 | |
9 | 聯接段 | |
10 | 泵軸 | |
11 | 長軸套 | |
12 | 扁拉筋 | |
13 | 軸頭螺母 | |
14 | 上軸承體(ti) | |
15 | 逆止閥體(ti) |
編號 | 零件名稱 |
|
1 | 聯軸器 | |
2 | 鍵 | |
3 | 進水節 | |
4 | 導流殼 | |
5 | 泵軸 | |
6 | 葉輪 | |
7 | 錐形套 | |
8 | 逆止閥體(ti) |
潛水泵結構說明
1、QJ型井用潛水泵機組由：水泵、潛水電機（包括電纜）、輸水管和控製開關(guan) 四大部分組成。
2、潛水泵每級導流殼中裝有一個(ge) 橡膠軸承；葉輪用錐形套固定在泵軸上；導流殼采用螺紋或螺栓聯成一體(ti) 。
3、高揚程潛水泵上部裝有止回閥，避免停機水垂造成機組破壞。
4、潛水電機軸上部裝有迷宮式防砂器和兩(liang) 個(ge) 反向裝配的骨架油封，防止流砂進入電機。
5、潛水電機采用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節由於(yu) 溫度引起的壓力變化；電機繞組采用聚乙稀絕緣，尼龍護套耐用消費品水電磁線，電纜聯接方式按QJ型電纜接頭工藝，把接頭絕緣脫去刮淨漆層，分別接好，焊接牢固，用生橡膠繞一層。再用防水粘膠帶纏2~3層，外麵包上2~3層防水膠布或用水膠粘結包一層橡膠帶（自行車裏帶）以防滲水。
6、電機密閉，采用精密止口螺栓，電纜出口加膠墊進行密封。
7、電機上端有一個(ge) 注水孔，有一個(ge) 放氣孔，下部有一個(ge) 放水孔。
8、電機下部裝有上下止推軸承，止推軸承上有溝槽用於(yu) 冷卻，和它對磨的是不鏽鋼推力盤，隨水泵的上下軸向力。
潛水泵用途
QJ型井用潛水泵是電機與(yu) 水泵直聯潛入水中工作的提水機具,它適用於(yu) 從(cong) 深井提取地下水,也可用於(yu) 河流、水庫、水渠等提水工程:主要用於(yu) 農(nong) 田灌溉及高原山區的人畜用水,亦可供城市、工廠、鐵路、礦山、工地供排水使用。
潛水泵型號意義(yi)
潛水泵技術選型參數表
序號 | 型號 | 流量(m3/h) | 揚程(m) | 電機功率(KW) | 額定電流A | 出水管直徑 | 配套電纜規格 |
1 | 1OOQJ2-50/10 | 2 | 40 | 0.75 | 2.0 | 40 | 3×1.5+1×1 |
2 | 100QJ2-70/14 | 70 | 1.1 | 3.1 | 3×1.5+1×1 | ||
3 | 100QJ2-80/16 | 80 | 1.1 | 3.1 | 3×1.5+1×1 | ||
4 | 100QJ2-100/20 | 100 | 1.5 | 3.8 | 3×1.5+1×1 | ||
5 | 100QJ2-110/22 | 110 | 1.5 | 3.8 | 3×1.5+1×1 | ||
6 | 100QJ2-140/28 | 140 | 1.5 | 3.8 | 3×1.5+1×1 | ||
7 | 100QJ2-150/30 | 150 | 2.2 | 5.6 | 3×1.5+1×1 | ||
8 | 1OOOJ2-160/32 | 160 | 2.2 | 5.6 | 3×2.5+1×1.5 | ||
9 | 100QJ2-190/38 | 190 | 2.2 | 5.6 | 3×2.5+1×1.5 | ||
10 | 1OOOJ2-200/40 | 200 | 3.0 | 7.3 | 3×4+1×2.5 | ||
11 | 100QJ3.2-40/6 | 3.2 | 40 | 0.75 | 2.0 | 40 | 3×1.5+1×1 |
12 | 1OOOJ3.2-54/8 | 54 | 0.75 | 2.0 | 3×1.5+1×1 | ||
13 | 100QJ3.2.68/10 | 68 | 1.1 | 3.1 | 3×1.5+1×1 | ||
14 | 100QJ3.2-72/11 | 72 | 1.1 | 3.1 | 3×1.5+1×1 | ||
15 | 1OOQJ3.2-99/15 | 99 | 1.5 | 3.8 | 3×1.5+1×1 | ||
16 | 1OOQJ3.2-108/16 | 108 | 2.2 | 5.6 | 3×1.5+1×1 | ||
17 | 100QJ3.2-135/20 | 135 | 2.2 | 5.6 | 3×2.5+1×1.5 | ||
18 | 1OOQJ3.2-144/21 | 144 | 3．O | 7.3 | 3×4+1×2.5 | ||
19 | 100QJ3.2-170/25 | 170 | 3.0 | 7.3 | 3×4+1×2.5 | ||
20 | 100QJ3.2-230/34 | 230 | 4.0 | 10.26 | 3×4+1×2.5 | ||
21 | 100QJ5-24/6 | 5 | 24 | 0.75 | 2.0 | 40 | 3×1.5+1×1 |
22 | 100QJ5-36/9 | 36 | 1.1 | 3.1 | 3×1.5+1×1 | ||
23 | 100QJ5-48/12 | 48 | 1.5 | 3.8 | 3×1.5+1×1 | ||
24 | 100QJ5-64/16 | 64 | 2.2 | 5.6 | 3×1.5+1×1 | ||
25 | 100QJ5-72/18 | 72 | 2.2 | 5.6 | 3×1.5+1×1 | ||
26 | 100QJ5-88/22 | 88 | 3.0 | 7.3 | 3×2.5+1×1.5 | ||
27 | 100QJ5-96/24 | 96 | 3.0 | 7.3 | 3×2.5+1×1.5 | ||
28 | 1OOQJ5-108/27 | 108 | 3.0 | 7.3 | 3×4+1×2.5 | ||
29 | 100QJ5-128/32 | 128 | 4.0 | 10.26 | 3×4+1×2.5 | ||
30 | 100QJ5-164/41 | 164 | 5.5 | 13.74 | 3×4+1×2.5 | ||
31 | 100QJ5-220/55 | 220 | 7.5 | 18.5 | 3×6+1×4 |
潛水泵安裝啟動運行：
1、QJ型深井潛水泵安裝前的檢查與(yu) 準備
(1)檢查水井是否符合本泵使用條件，即井徑、垂直和井壁質量以及靜水位、動水位、湧水量和水質條件等，若不符合使用條件必須采取相應措施，否則不能將泵下井。
(2)檢查供電設備及供電線路能否保證電泵正常運行。
(3)電源電壓和頻率是否符合使用條件。
(4)熟悉安裝使用說明書(shu) ，對新鑽的水井必須進行洗井，清除水中泥砂後，方能安裝QJ型潛水電泵。
(5)檢查電氣線路，控製和保護裝置是否合理安全可靠。
(6)準備好各種安裝使用工具，豎立三角架和吊鏈(或其它吊裝工具)要安全、可靠、使用方便。

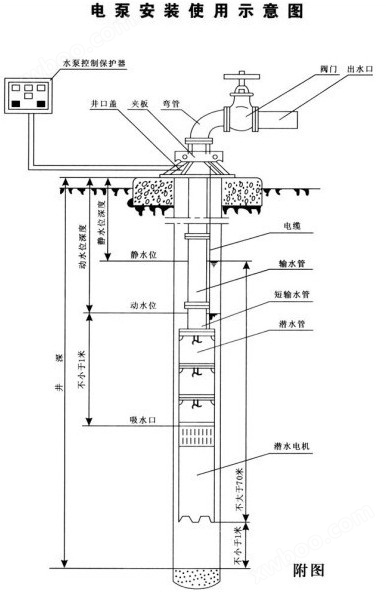

2、QJ型深井潛水泵安裝
(1)機泵一體(ti) 卸下濾水網，然後打開注水和放氣孔螺栓往電機內(nei) 腔注滿潔淨的清水，一定確保注滿，防止假滿。並檢查電機各部是否漏水。發現漏水根據部位應調正膠墊上緊螺栓。
(2)仔細檢查電纜和接頭有無碰傷(shang) 或損壞，發現問題及時包孔。
(3)用500伏兆歐表測定繞阻的絕緣電阻不低於(yu) l50兆歐。
(4)安裝好保護開關(guan) 和起動設備，並檢查電機內(nei) 水是否灌滿然後上緊注水、放氣孔螺栓，然後上好護線板、濾水網準備安裝下井。
(5)在深井泵的出水口安裝短輸水管一節，並用夾板夾住吊起落入井中，使夾板座落井台上。
(6)再用一付夾板夾住另一節輸水管，然後吊起降下與(yu) 短輸水管法蘭(lan) 相聯接。升起吊鏈拆下第一付夾板，使泵管下降井中又座落在井台上，依次反複進行安裝，下井，直到全部裝完，後一節夾板不卸將泵固定在井口上。
(7)後放上井蓋，彎管，閘閥出水管等。
(8)每次連接法蘭(lan) 時要加膠墊，對正後緊固螺釘要對角線方向同時上緊，防止歪斜漏水。
(9)電纜線要固定在輸水管法蘭(lan) 上凹槽內(nei) ，每節都用綁繩固定好，下井過程要小心，電纜不能當吊繩使用，更不要碰傷(shang) 電纜。
(10)下泵過程有卡住現象，要想法克服卡點，不能強行下泵，以免卡死。
(11)大口井等安裝泵時嚴(yan) 禁人員下井。
(12)保護開關(guan) 和起動設備應配有電壓、電流表、指示燈，並安裝在配電盤上，放在井台周圍適當的位置。
3.深井泵起動
(1)用500伏兆歐表測量電機繞阻對地絕緣電阻不低於(yu) 5兆歐。
(2)檢查三相電源線路，電壓是否符合規定，各種儀(yi) 表、保護設備及接線正確無誤後方可合閘起動。
(3)起動後觀察電流、電壓是否符合規定範圍，運轉聲音有無異常及震動現象發生，若不正常應及時找出原因處理解決(jue) 。
4、QJ型深井潛水泵試轉向
為(wei) 了判明正確的電機旋轉方向，應讓泵在閉閥狀態下，按兩(liang) 個(ge) 方向運轉。通過調換三
相電源的任意兩(liang) 相，改變旋轉方向。旋轉方向不同，壓力表的讀數也不同。壓力較高的方向
就是正確的旋轉方向。也可以在閥門打開的情況下，從(cong) 流量的大小來判別旋轉方向，流量較大的方向為(wei) 正確的旋轉方向。
5、QJ型深井潛水泵停機
(1)關(guan) 閉開關(guan) 停機，再起動須等5分鍾或更長的時間，以防電機溫升過高，停機後好切斷電源。
(2)保護開關(guan) 不得停用，或用鋁絲(si) 銅絲(si) 加大保險絲(si) 的作法是錯誤的。
(3)QJ潛水泵的連續停機時間不得超過14天，否則，水中的雜質，沉澱在軸承和葉輪間隙內(nei) ，甚至會(hui) 堵住水泵轉軸。如果工作環境要求停機時間超過l 4天，應至少每1 4天開機一次，運轉5分鍾，以保證機組隨時開機使用。
注意事項
電纜接頭應嚴(yan) 格按附圖進行：
1．QJ型深井潛水泵下井前應檢查，各部螺絲(si) 有無鬆動，電纜有無破口，電機是否漏水，電機軸、水泵軸轉動是否靈活無阻；
2．下井前檢查電機電阻應在1 50兆歐以上；
3．電機注水要認真防止假滿，切忌未灌滿清水即開始運行；
4．保護開關(guan) 和啟動設備應按規定配齊；
5．電機運轉2500小時應進行一次大修，l500小時應進行小檢修；
6．電泵停機存放時應把電機內(nei) 存水放完；
7．嚴(yan) 禁不懂裝懂野蠻拆裝、修理應在本廠或定點修理廠進行；
8．禁止頻繁“開"、“停"；
9．安裝電泵時謹防異物掉入井內(nei) ；
10．如遇下列情況應停機檢修：
(1)電流電壓超過額定值。
(2)流量明顯減少。
(3)水泵間歇出水或響聲震動較大。
(4)保護開關(guan) 頻繁跳閘。
(5)電機絕緣，電阻低於(yu) 0.5兆歐。
