ZMD防爆型氟塑料自吸磁力泵

ZMD防爆型氟塑料自吸磁力泵性能參數表

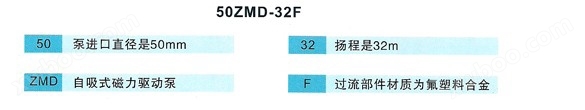

ZMD防爆型氟塑料自吸磁力泵型號意義(yi) 說明

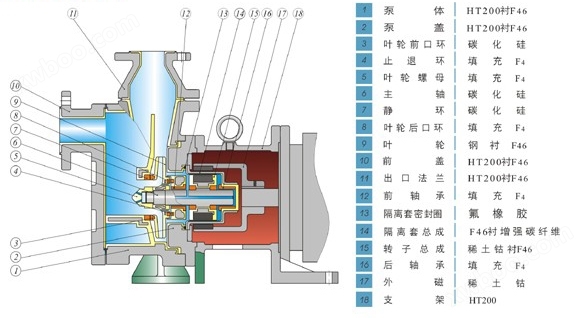

ZMD防爆型氟塑料自吸磁力泵結構與(yu) 材料

ZMD防爆型氟塑料自吸磁力泵用途

ZMD氟塑料自吸式磁力泵為(wei) 公司推出新一代耐腐蝕自吸磁力泵，它不但集氟塑料磁力泵的優(you) 點於(yu) 一身，而且大的功能是可以自吸、無泄漏，這是以往的所有氟塑料磁力泵不能達到的，因此，該係列泵一推出就受到了廣大用戶的歡迎。該係列泵可廣泛適用於(yu) 化工、有色金屬冶煉、農(nong) 藥、製酸製堿、造紙、酸洗工藝、稀土分離、電鍍、電子、化成箔、卸酸堿等行業(ye) 或工作流程，是目前磁力泵品種中結構新穎的產(chan) 品之一，且高效節能、安全實用。

結構特性

1、該泵的適用溫度：-20°C-100°C；

2、采用電機直聯式結構，由中間支架支撐，結構緊湊，拆卸維護方便；

3、采用高性能磁性材料“釹鐵硼”製造內(nei) 外磁體(ti) ，隔離套采用進口非金屬材料，消除了一般磁力泵具有的磁渦流損耗，可輸送高濃度，密度大於(yu) 1.84t/m3的強腐蝕介質；

4、主要部件采用鋼襯F46，泵體(ti) 強度高，能耐所有強酸，強堿的腐蝕；

5、充分結合了磁力泵與(yu) 自吸泵的優(you) 點，是在IMD磁力泵的基礎上延伸開發出來的產(chan) 品；

6、既具有自吸泵的自吸功能又有磁力泵的無泄漏、運轉寧靜的優(you) 點，是液下泵好的替代產(chan) 品；

7、特別適合於(yu) 輸送易燃、易爆、有毒、有揮發性及貴重介質。

8、現已批量投放市場，在很多項目上替代了進口磁力泵。

設計特點

1、集合了磁力泵的所有優(you) 良特性，且大的優(you) 勢是可以自吸，自吸高度可達2-4米，充分結合了氟塑料自吸泵和氟塑料磁力泵的所有優(you) 點，既具有自吸功能，又取消了軸封，利用磁力偶合間接傳(chuan) 動，完全消除了滴漏的現象。

2、采用新合成材料製成的隔離套具有高強度的力學性能，徹底消除了一般磁力泵具有的磁渦流現象。采用獨特的後拉式結構，一人便可以很輕鬆地進行內(nei) 部檢修和零件更換，無需拆卸管道，大大方便了日常的檢修和保養(yang) 工作。

3、其過流部件全部采用目前世界上耐腐蝕性能好的“塑料王”(氟塑料)製造，泵體(ti) 采用金屬外殼內(nei) 襯聚全氟乙丙烯（F46），泵蓋、葉輪均用金屬嵌件外包氟塑料整體(ti) 燒結壓製而成 ，隔離套采用特殊材料製造，具有高強度的力學性能，消除了普通磁力泵存在的磁渦流現象。

4、采用獨特的後拉式結構，一人便可以很輕鬆地進行內(nei) 部檢修和零件更換，無需拆卸管道，大大方便了日常的檢修和保養(yang) 工作。

5、防漏設計取消了軸封、利用磁力耦合間接驅動，消除了滴漏的煩惱，不汙染使用場地。

6、由於(yu) 泵的過流部分選用“氟塑料合金”製造，可連續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。

產(chan) 品操作原理

1、驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動轉子組合上的葉輪旋轉。

2、泵體(ti) 結構：泵接觸液體(ti) 部分是氟塑料，但外殼是金屬材料，故泵體(ti) 足以承受管道的重量及抵受機械性衝(chong) 擊。

3、ZMD型氟塑料自吸式磁力泵為(wei) 電機直聯式，由中間支架支撐，安裝拆卸方便，結構緊湊、安全節能。

使用注意事項

安裝方法和連接要求：

1、按基礎尺寸做好混凝土基礎，同時予埋好地腳螺栓。將機組放在基礎上，找正泵的水平，擰緊地腳螺栓。泵應盡可能靠近水池位置。

2、泵的進液管管徑不得大於(yu) 規定要求，且進液管總長不大於(yu) 5m，在滿足要求的情況下，越短越好。進液管底部必須安裝濾網，防止過大的顆粒或雜物進入泵體(ti) 後損壞葉輪或影響泵的工作，過濾麵積應大於(yu) 管路截麵積的3-4倍。

3、泵的出液管管路中必須裝有閥門，用以調節流量，使泵在規定的流量下工作，防止超量後使泵無法工作。出液管徑不得小於(yu) 規定要求，在可能的情況下出液管徑越大越好。出液管總長必須大於(yu) 進液管總長的1.5倍，在可能的情況下長一些好。

4、不可將進液管道和出液管道的重量支承在泵的進出口法蘭(lan) 上，應固定在各自的支架上。進出液管道連接的各部位必須緊密，不漏氣，否則會(hui) 影響自吸功能和泵的正常運轉。

使用方法和維護須知

1、自吸式磁力泵嚴(yan) 禁輸送含有固體(ti) 顆粒或含易結晶的介質，不允許在關(guan) 閉排放口的情況下作連續性運轉，需保持小的流量。

2、安裝管道時，先接進口管，加滿液體(ti) 後再接出口管。

3、安裝完畢後，接上電源，用點動方式檢查泵轉動是否靈活，檢查電機轉向是否與(yu) 轉向標誌一致。

4、將出口閥門打開約三分之一左右，即可啟動自吸泵（即開閥啟動），然後慢慢調節出口閥門，使泵能正常工作。

5、輸液時，流量、揚程和自吸高度必須控製在規定範圍之內(nei) ，不能相差太大，否則會(hui) 引起吸空現象，使泵不能正常工作。

6、自吸泵在工作上，不允許產(chan) 生吸空現象，一旦產(chan) 生吸空，必須重新引流灌液才能自吸。因此，用戶必須有控製低液位的裝置或派專(zhuan) 人看管，以防止水池內(nei) 的介質被吸空。

7、自吸泵不能輸送會(hui) 產(chan) 生大量氣泡的介質，也不能輸送氣液混合介質。

8、在輸送含易結晶的介質時，若有一段時間停泵不用，必須衝(chong) 洗泵腔，不得殘留結晶介質，防止結晶後泵再啟動時造成損壞；再次使用時，按要求加引液才能自吸。

9、輸送一般無結晶介質時，若長時間停泵後再用，在啟動前檢查泵體(ti) 內(nei) 的液體(ti) 是否充足，請補足後才能自吸。

10、當泵放在液位以下環境中使用或代替管道泵使用時，不可配用空氣閥和緩衝(chong) 閥，在此情況下，請將空氣閥和緩衝(chong) 閥卸下即可。

11、泵出口管道不得安裝止回閥，如有則須在止回閥下端設置放氣孔。

12、自吸高度可安公式簡單算得：清水時自吸3m/介質密度=實際自吸高度。

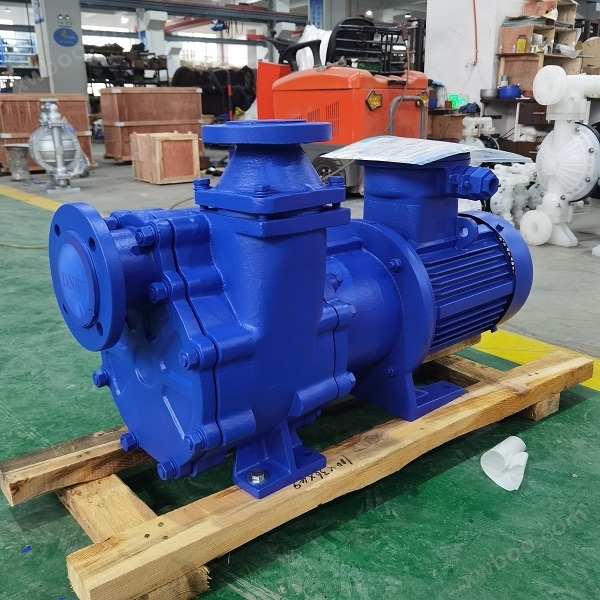

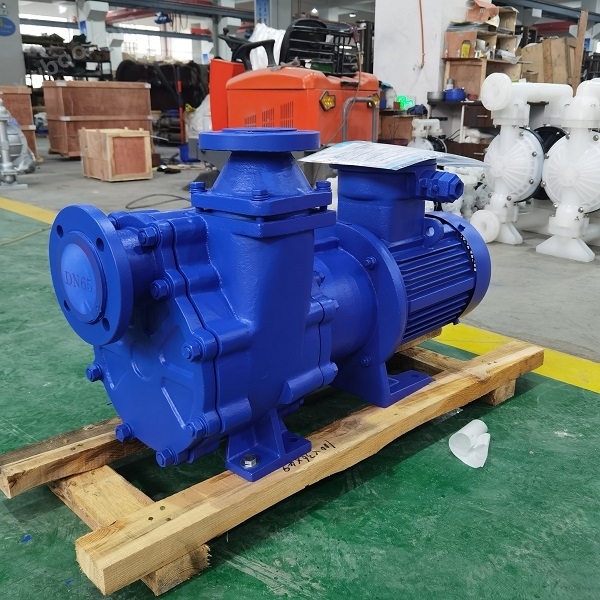

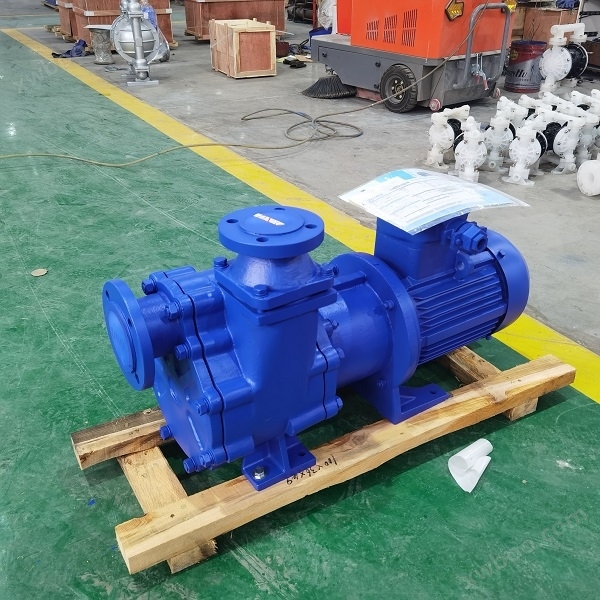

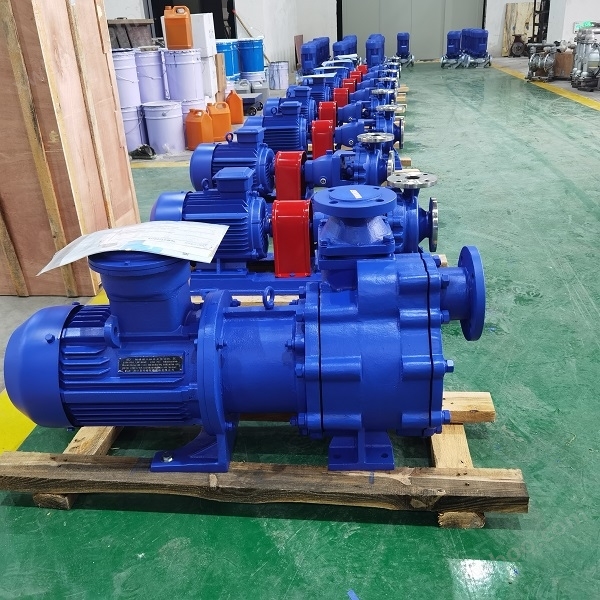

設備實拍圖

質量保證與(yu) 售後服務

一、我公司擁有目前較為(wei) 完備的檢測設備及檢測技術，每台設備出廠均按國家相關(guan) 標準及企業(ye) 標準進行檢測，並建立完整的產(chan) 品檔案，定期跟蹤用戶使用情況，以確保用戶正常使用及產(chan) 品的進一步完善。

二、可根據用戶需要指派技術員免費上門服務，協助用戶安裝調試、培訓維修工；

三、我公司產(chan) 品質保期限為(wei) 貨到需方12個(ge) 月或產(chan) 品開始使用後的壹年內(nei) （以先到者為(wei) 準），質保期內(nei) 可享受免費的維修服務，本廠實行3小時內(nei) 答複用戶，48小時內(nei) 為(wei) 用戶提供解決(jue) 方案 ，如因用戶使用不當造成的產(chan) 品損壞（即人為(wei) 因素損壞），我公司也可提供返廠免費維修服務，但需要收取更換配件的費用；

四、我公司保證長期供應設備配件，質保期外的配件僅(jin) 收取成本費；
