JYWQ型不鏽鋼自動攪勻潛水排汙泵

簡要描述：JYWQ型不鏽鋼自動攪勻潛水排汙泵是一種專(zhuan) 用於(yu) 攪拌和排放廢水的設備。它通常由不鏽鋼材料製成，以提供耐腐蝕性能和長期使用壽命。該泵具有自動攪拌功能，可以將廢水中的固體(ti) 顆粒懸浮並混合均勻，從(cong) 而更有效地排放廢水。這種泵通常用於(yu) 汙水處理、工業(ye) 處理和農(nong) 業(ye) 灌溉等應用。

  • 產品型號：JYWQ型
  • 廠商性質：生產廠家
  • 更新時間：2024-11-05
  • 訪  問  量：1239
JYWQ型不鏽鋼自動攪勻潛水排汙泵

產(chan) 品分類

Product Category

相關(guan) 文章

Related Articles

詳細介紹

JYWQ自動攪勻潛水排汙泵技術參數

流量範圍7-900m3/h
揚程範圍6-40M
配套功率範圍1.1-90KW
出水口徑範圍40-300MM
攪拌範圍1200-3000MM
介質溫度＜60℃
介質重度1-1.3KG/DM3
PH值範圍4-9

JYWQ自動攪勻潛水排汙泵產(chan) 品概述

JYWQ、JPWQ不鏽鋼外套自動攪勻排汙泵是在普通排汙泵的基礎上采用自動攪拌裝置，該裝置隨電機軸旋轉，產(chan) 生極強的攪拌力，將汙水池內(nei) 的沉積物攪拌成懸浮物，吸入泵內(nei) 排出，提高了泵的防堵、排汙能力，一次性完成了排水、清汙、除淤、節約了運行成本，是具有明顯的先進性和用性的環保產(chan) 品。


JYWQ自動攪勻潛水排汙泵主要特點

1．運轉時，自動攪拌池底沉積物，徹底防止汙物淤積，無須人工清理；

2．獨特的葉輪設計，具有將纖維物、雜物切碎和撕裂的功能；

3．采用外循環冷卻係統，使排汙泵低水位運轉，減少電機起動頻率，延長電機壽命；

4．為(wei) 國家標準圖集推薦產(chan) 品；

5．是上海市高新技術成果轉化產(chan) 品。

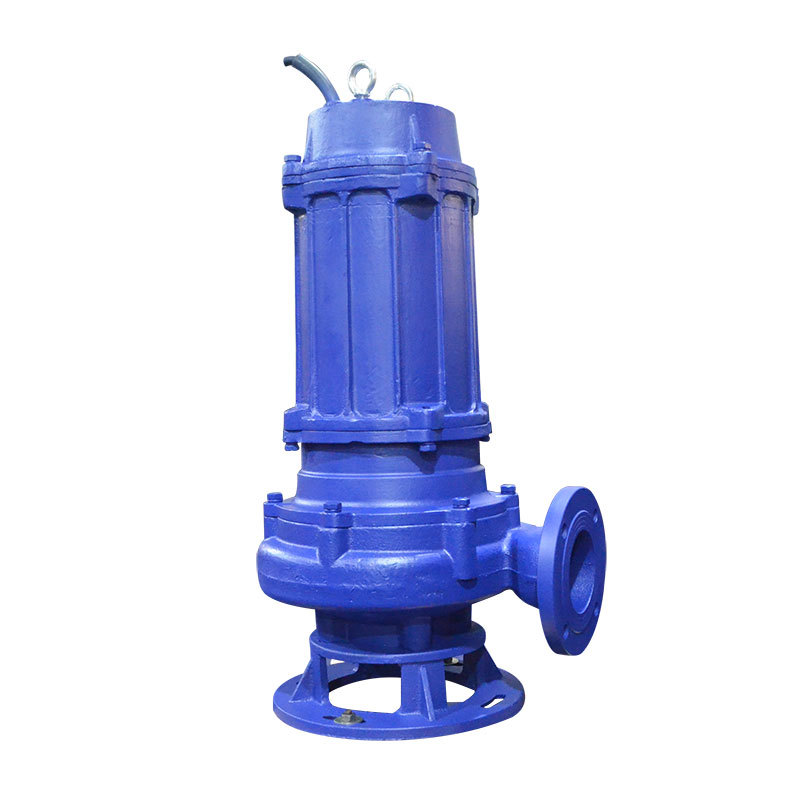

產(chan) 品圖：


JYWQ自動攪勻潛水排汙泵主要用途

1．用於(yu) 工廠、商業(ye) 嚴(yan) 重汙染廢水的排放。

2．用於(yu) 城市汙水處理廠、醫院、賓館的排水係統。

3．用於(yu) 住宅區的汙水排水站。

4．用於(yu) 人防係統排水站、自來水廠的給水裝置。

5．用於(yu) 市政工程、建築工地。

6．用於(yu) 勘探、礦山、發電廠配套附機。

7．用於(yu) 農(nong) 村沼氣池、農(nong) 田灌溉、河塘清淤。


JYWQ自動攪勻潛水排汙泵結構特點

1、利用泵自身出水壓力，攪勻汙水池內(nei) 沉澱汙泥，真正達到徹底排出汙水池沉澱物的目的。

2、大流道抗堵塞水力部件設計，大大提高汙物通過能力，能有效通過泵口徑的5倍纖維物質和直徑為(wei) 泵口徑約50%的固體(ti) 顆粒。

3、設計合理，配套電機合理，效率高，節能效果顯著。

4、機械密封采用雙道串聯密封，材質為(wei) 硬質耐腐碳化鎢，耐用，耐磨，可使泵安全連續運行8000小時以上。

5、泵結構緊湊，體(ti) 積小、移動方便，安裝簡便，無需建泵房，潛入水中即可工作，減少工程造價(jia) 。

6、油室內(nei) 設有油水探頭，對泵實施絕對保護。

7、可配備全自動安全保護控製櫃，對泵的漏水、漏電、過載及超溫等進行絕對保護，提高產(chan) 品的安全可靠性。

8、浮球開關(guan) 可根據所需的水位變化，自動控製泵的停啟，無需專(zhuan) 人看管。

9、電機可采用水套式外循環冷卻係統，保證電泵在無水（幹式）狀態下安全運行。

10、雙導軌自動耦合安裝係統，給泵的安裝、維修帶來極大的方便，人可不必為(wei) 此進入汙水坑。

11、安裝方式有固定式自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。

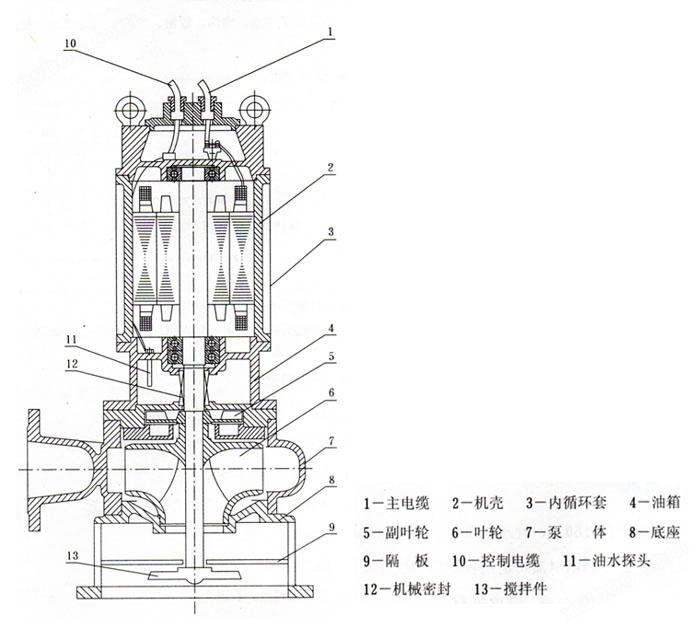

JYWQ自動攪勻潛水排汙泵結構圖


JYWQ自動攪勻潛水排汙泵性能參數

序號 型號 排出
口徑
(mm) 		額定
流量
(m3/h) 		額定
揚程
(mm) 		攪拌
直徑
(mm) 		轉速

(r/min) 		效率

(%) 		自動

耦合器
1 JYWQ50-12-15-1200-1.5 50 12 15 1200 2900 48 CAK-50
2 JYWQ50-20-7-1200-1.1 50 20 7 1200 2900 62 CAK-50
3 JYWQ50-10-10-1200-1.1 50 10 10 1200 2900 56 CAK-50
4 JYWQ50-15-15-1200-2.2 50 15 15 1200 2900 51 CAK-50
5 JYWQ50-25-10-1200-2.2 50 25 10 1200 2900 65 CAK-50
6 JYWQ50-15-20-1200-2.2 50 15 20 1200 2900 56 CAK-50
7 JYWQ50-20-15-1200-2.2 50 20 15 1200 2900 56 CAK-50
8 JYWQ50-42-9-1200-3 50 42 9 1200 2900 56 CAK-50
9 JYWQ50-17-25-1200-3 50 17 25 1200 2900 56 CAK-50
10 JYWQ50-25-22-1200-4 50 25 22 1200 2900 62 CAK-50
11 JYWQ50-40-15-1400-4 50 40 15 1400 2900 70 CAK-50
12 JYWQ50-25-32-1600-5.5 50 25 32 1600 2900 52 CAK-50
13 JYWQ50-40-30-1600-7.5 50 40 30 1600 2900 68 CAK-50
14 JYWQ65-25-15-1400-3 65 25 150 1400 2900 65 CAK-65
15 JYWQ65-37-13-1400-3 65 37 13 1400 2900 62 CAK-65
16 JYWQ65-25-28-1400-4 65 25 28 1400 2900 60 CAK-65
17 JYWQ80-40-7-1600-2.2 80 40 7 1600 2900 54 CAK-80
18 JYWQ80-29-8-1600-2.2 80 29 8 1600 2900 54 CAK-80
19 JYWQ80-43-13-1600-4 80 43 13 1600 2900 63 CAK-80
20 JYWQ80-50-10-1600-3 80 50 10 1600 1450 76 CAK-80
21 JYWQ80-40-15-1600-4 80 40 15 1600 2900 70 CAK-80
22 JYWQ80-60-13-1600-4 80 60 13 1600 2900 70 CAK-80
23 JYWQ80-35-25-1600-5.5 80 35 25 1600 2900 64 CAK-80
24 JYWQ80-50-25-1600-7.5 80 50 25 1600 2900 70 CAK-80
25 JYWQ80-50-30-1600-7.5 80 50 30 1600 2900 70 CAK-80
26 JYWQ100-80-9-2000-4 100 80 9 2000 1450 62 CAK-100
27 JYWQ100-110-10-2000-5.5 100 110 10 2000 1450 71 CAK-100
28 JYWQ100-70-15-2000-5.5 100 70 15 2000 1450 71 CAK-100
29 JYWQ100-100-15-2000-7.5 100 100 15 2000 1450 73 CAK-100
30 JYWQ100-80-20-2000-7.5 100 70 20 2000 2900 71 CAK-100
31 JYWQ100-50-35-2000-11 100 100 35 2000 2900 68 CAK-100
32 JYWQ100-70-22-2000-7.5 100 80 22 2000 2900 70 CAK-100
33 JYWQ100-100-22-2000-15 100 150 22 2000 1450 61 CAK-100
34 JYWQ100-80-30-2000-15 100 210 30 2000 1450 67 CAK-100
35 JYWQ150-150-10-2000-7.5 150 250 10 2000 1450 75 CAK-150
36 JYWQ150-210-7-2500-7.5 150 150 7 2500 1450 78 CAK-150
37 JYWQ150-250-6-2500-7.5 150 200 6 2500 1450 79 CAK-150
38 JYWQ150-150-15-2500-11 150 65 15 2500 1450 79 CAK-150
39 JYWQ150-200-10-2500-15 150 180 10 2500 1450 73 CAK-150
40 JYWQ150-65-40-3200-18.5 150 150 40 3200 1450 58 CAK-150
41 JYWQ150-180-22-2600-18.5 150 110 22 2600 1450 75 CAK-150
42 JYWQ150-150-26-2600-18.5 150 300 26 2600 1450 72 CAK-150
43 JYWQ150-110-30-2600-18.5 150 130 30 2600 1450 72 CAK-150
44 JYWQ150-300-15-2600-22 150 100 15 2600 1450 76 CAK-150
45 JYWQ150-130-30-2600-22 150 300 30 2600 1450 70 CAK-150
46 JYWQ150-100-40-3000-30 150 250 40 3000 1450 64 CAK-150
47 JYWQ200-300-7-3000-11 200 300 7 3000 1450 75 CAK-200
48 JYWQ200-250-11-3000-15 200 250 11 3000 1450 72 CAK-200
49 JYWQ200-300-10-3000-15 200 300 10 3000 1450 75 CAK-200
50 JYWQ200-250-15-3000-18.5 200 250 15 3000 1450 72 CAK-200
51 JYWQ200-400-10-3000-22 200 400 10 3000 1450 75 CAK-200
52 JYWQ200-200-20-3000-22 200 200 20 3000 1450 73 CAK-200
53 JYWQ200-250-22-3000-30 200 250 22 3000 1450 73 CAK-200
54 JYWQ250-600-7-3000-22 250 600 7 3000 1450 78 CAK-250
55 JYWQ250-600-9-3000-30 250 600 9 3000 1450 78 CAK-250


JYWQ自動攪勻潛水排汙泵使用注意事項

（1）運轉前應用兆歐表檢查電機定子繞組對地的絕緣電阻，低不得少於(yu) 50兆歐。

（2）檢查電纜有無破損、折斷等現象。如有損傷(shang) 須及時更換，以免漏電；電纜截麵應與(yu) 電流相匹配。

（3）電壓超過額定電壓的±10%時，不得啟動電泵。

（4）以保證使用安全，必須將四芯電纜中的接地線可靠接地，以防發生觸電事故。

（5）電泵潛入水中時，應垂直起吊，不允許橫放著地，更不能陷入汙泥中。停止使用時應將電泵吊起清洗幹淨，置於(yu) 幹燥處，並注意防凍。

（6）禁止將電纜作為(wei) 安裝起吊繩使用。

（7）檢查轉子運轉方向，從(cong) 上向下看應為(wei) 順時針方向旋轉。

（8）室外的開關(guan) 或接線端應有防雨、防潮措施，濕手或赤足時禁止觸及開關(guan) ，防止觸電。

（9）移動電泵時，必須切斷電源，電泵在運行時人不得接觸水源，以防漏電發生人身事故。

（10）嚴(yan) 禁電機缺相運轉，如發現保險絲(si) 熔斷，應檢查原因後方可繼續使用，不得任意加粗保險絲(si) 。

（11）泵運轉時，應有專(zhuan) 人管理，如發現有不正常現象應立即停機檢查，排除故障。（指末配全自動保護櫃的情況）。

（12）電泵在規定的工作介質條件下正常運行半年後，應檢查油室密封狀況，如油室中的油呈乳狀或有水沉澱，應及時更換10～20號機械油和機械密封。對於(yu) 在惡劣工作條件下使用的電泵，更應經常檢修。

（13）用戶應根據實際使用的工況選擇合適的流量揚程，以達到佳使用效果，泵銘牌或說明書(shu) 上所示參數為(wei) 該佳使用工況點，用戶可選在（0.7～1.2）倍佳流量內(nei) 使用，禁止超流量使用，否則流量過大，揚程過低容易使電機過載。


JYWQ自動攪勻潛水排汙泵故障的原因及解決(jue) 方案

故障現象 原因分析 排除方法
不能啟動與運轉 電壓太低 調節電壓或電壓正常時工作
葉輪被雜物卡住 清除雜物
螺帽或平鍵損壞致使葉輪打滑 更換損壞零件
超負荷 轉子部件卡滯或過流部件被異物卡住 重新裝配、清除異物
軸承損壞、軸變形 更換軸承、校正軸
流量不足 吸入口或輸出管被阻 清除雜物，保證暢通
電機轉速低於額定轉速 提高轉速
葉輪打壞 更換葉輪
揚程過高 降低揚程
旋向相反 改換轉向
介質太稠或供應量不暢通 衝稀介質，增大供應量
噪聲與振動 葉輪與泵體有磨擦 檢查泵的裝配並進行調整
軸承損壞或少油 更換軸承或加油
螺帽鬆動 更換螺帽
泵體中有雜物 清除雜物
吸入口有空氣滲入 控製低水位


JYWQ自動攪勻潛水排汙泵維修與(yu) 保養(yang)

1、電泵應有專(zhuan) 人管理與(yu) 使用，並定期檢查電泵繞組與(yu) 機殼之間的絕緣電阻是否正常。

2、每次使用特別是用於(yu) 較稠較粘的介質後，應將電泵清水中運行數分鍾，防止泵內(nei) 留沉積物，保證電泵的清潔。

3、電泵拆卸、維修後，機殼組件必須經0.2MPA氣壓試驗檢驗，確保電機和油室密封可靠。

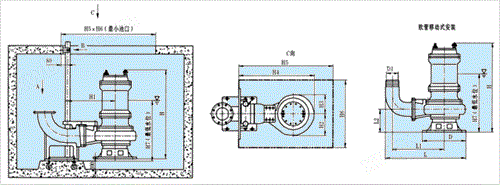

JYWQ自動攪勻潛水排汙泵外形尺寸

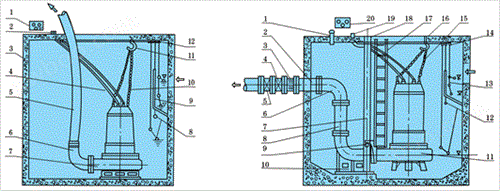

JYWQ自動攪勻潛水排汙泵安裝方式示意圖





1、電機保護器 7、泵 2、電纜線出管 8、浮球開關 3、水池 9、隔板 4、電纜線 10、索鏈 5、出水軟管 11、吊鉤 6、軟管接頭 12、浮球固定架 1、通風節 9、支架 17、人梯 2、預埋管 10、耦座 18、支撐架 3、膨脹節 11、潛汙泵 19、電纜出線管 4、閘閥 12、浮球開關(水位開關) 5、止回閥 13、隔板 20、電機保護器 6、彎管 14、浮球固定架 7、導軌 15、索鏈 8、出水管 16、掛鉤

JYWQ型自動攪勻潛水排汙泵 （安裝尺寸）
