JMZ、FMZ型不鏽鋼自吸化工泵

簡要描述：JMZ、FMZ型不鏽鋼自吸化工泵是一種常用的工業(ye) 泵，主要用於(yu) 輸送各種化學液體(ti) 、腐蝕性介質和可燃氣體(ti) 。它具有自吸能力，無需額外引水裝置即可實現開始吸水，並且可以在泵體(ti) 內(nei) 保持一定的吸水量，使其具備自動排氣和排液功能。由於(yu) 采用不鏽鋼材料製造，具有優(you) 良的耐腐蝕性和抗腐蝕性能，能夠滿足特殊工況下的需求。

產品型號：JMZ、FMZ型
廠商性質：生產廠家
更新時間：2024-11-05
訪問量：1265

說明書下載產品視頻產品谘詢

產(chan) 品分類

Product Category

相關(guan) 文章

詳細介紹

一、JMZ、FMZ型不鏽鋼自吸化工泵性能範圍：

流量	3m3/h-100m3/h
揚程	18m-14m
口徑	25mm-150mm

二、JMZ、FMZ型不鏽鋼自吸化工泵概述：

开云体育手机版官网專(zhuan) 業(ye) 生產(chan) 不鏽鋼自吸酒泵、自吸化工泵：是按照用戶新需求，采用新型機械密封組裝，安全防爆、長年不漏。JMZ自吸酒泵適合輸送（-35℃～+120℃）的各種酒精、飲料、乳品、藥劑、汽油、溶劑油、糖漿等行業(ye) 。FMZ自吸化工泵適合輸送（-35℃～+120℃）的濃漿、酸、堿、鹽等化工液體(ti) 。本泵結構緊湊、操作簡便、自吸性能好、體(ti) 積小、重量輕、性能穩定、不用底閥，起動是不需引灌等特點，是國內(nei) 的新一代產(chan) 品，具有廣闊的應用市場和發展前景。

三、產(chan) 品特點：

本泵具有結構緊湊、操作簡便、自吸性能好、體(ti) 積小、重量輕、性能穩定、不用底閥、起動時不需引灌等特點。是國內(nei) 的新一代化工泵代產(chan) 品。具有廣闊的應用市場和發展前景。

四、結構說明：

1.泵的主要零件有：泵體(ti) 、葉輪、泵軸、機械密封、懸架等。

2.泵的旋轉方麵，從(cong) 進口方麵看為(wei) 逆時針方麵。

3.泵的安裝形式：有固定和移動式。固定式泵進出口一般用法蘭(lan) 式；移動式泵進出口一般用束節式。（注意：固定式水泵法蘭(lan) 一般才用6公斤壓力法蘭(lan) ）

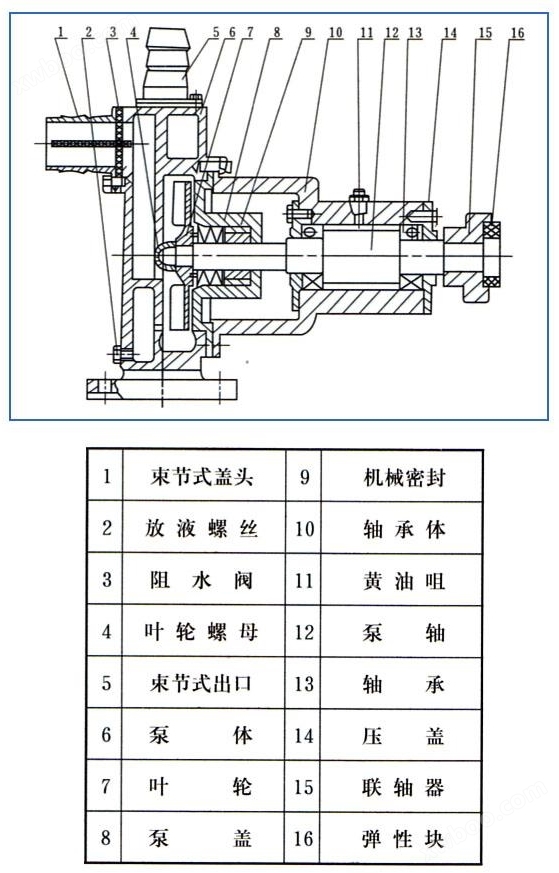

五、部位示意圖：

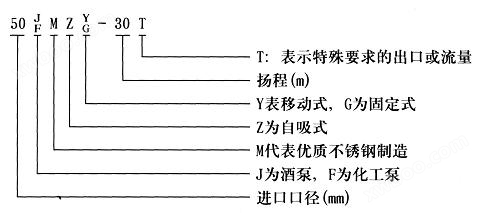

六、JMZ、FMZ型不鏽鋼自吸化工泵型號意義(yi) ：

七、JMZ、FMZ係列型號性能參數：

輸送酒類、飲料、汽油、乳品的型號	主要性能參數						輸送酸、堿、濃漿及高溫液體的型號	配套功率 (KW)
輸送酒類、飲料、汽油、乳品的型號	進口 mm	出口 mm	流量 m3/h	揚程 m	吸程 m	轉速 r/min	輸送酸、堿、濃漿及高溫液體的型號	配套功率 (KW)
25 JMZ- 22	25	25	3	22	5	2900	25 FMZ- 22	1.1
25 JMZ- 30	25	25	3	30	6	2900	25 FMZ- 30	1.5
40 JMZ- 22	40	25	6	22	5	2900	40 FMZ- 22	1.5
40 JMZ- 30	40	25	6	30	6	2900	40 FMZ- 30	2.2
40 JMZ- 40	40	25	6	40	6	2900	40 FMZ- 40	3
50 JMZ- 22	50	40	12	22	5	2900	50 FMZ- 22	2.2
50 JMZ- 30T	50	50	20	30	6	2900	50 FMZ- 30T	4
50 JMZ- 40	50	40	12	40	6	2900	50 FMZ- 40	4
65 JMZ- 22	65	50	24	22	5	2900	65 FMZ- 22	4
65 JMZ- 30T	65	65	30	30	6	2900	65 FMZ- 30T	5.5
80 JMZ- 22	80	65	48	22	5	2900	80 FMZ- 22	5.5
80 JMZ- 30	80	65	48	30	5	2900	80 FMZ- 30	7.5
100 JMZ- 22	100	80	80	22	5	2900	125 FMZ- 18	11
100 JMZ- 30	100	80	100	30	5	2900	100 FMZ- 30	15
150 JMZ- 22	150	125	160	22	5	2900	150 FMZ- 22	15
150 JMZ- 30	150	125	160	30	5	2900	150 FMZ- 30	22
200 JMZ- 22	200	150	200	22	5	1450	200 FMZ- 22	18.5
200 JMZ- 30	200	150	200	30	5	1450	200 FMZ- 30	30
