IS型單級清水離心泵

簡要描述：IS型單級清水離心泵是全國聯合設計的節能泵，它是BA型、B型及其他單級清水離心泵的更新型。全係列水力性能布局合理，用戶選擇範圍寬，檢修方便；效率和吸程達到國際平均先進水平。

產品型號：IS型
廠商性質：生產廠家
更新時間：2024-11-05
訪問量：1270

說明書下載產品視頻產品谘詢

產(chan) 品分類

Product Category

相關(guan) 文章

詳細介紹

IS型單級清水離心泵應用範圍

IS型單級清水離心泵是全國聯合設計的節能泵，它是BA型、B型及其他單級清水離心泵的更新型。優(you) 點有：全係列水力性能布局合理，用戶選擇範圍寬，檢修方便；效率和吸程達到國際平均先進水平。IS型單級清水離心泵適用於(yu) 工業(ye) 和城市給水、排水，也可用於(yu) 農(nong) 業(ye) 排灌及供輸送清水或物理化學性質類似於(yu) 清水的其他液體(ti) 之用，溫度不高80℃。

IS型單級清水離心泵產(chan) 品特點

1、IS型單級清水離心泵係根據國際標準ISO2858所規定的性能和尺寸設計的，主要由泵體(ti) 、泵蓋、葉輪、軸、密封環、軸套及懸架軸承不見等組成。

2、IS型單級清水離心泵的泵體(ti) 和泵蓋部分，是從(cong) 葉輪背麵處剖分的，即通常所說的後開門結構形式。其優(you) 點是檢修方便，檢修時不動泵體(ti) ，吸入管路，排出管路和電動機，隻需拆下加長聯軸器的中間聯接件，即可退出轉子部分進行檢修。

3、IS型單級清水離心泵的殼體(ti) （即泵體(ti) 和泵蓋）構成水泵的工作室。葉輪、軸和滾動軸承等為(wei) 泵的轉子。懸架軸承部件支撐著泵的轉子部分，滾動軸承受泵的徑向力和軸向力。

4、IS型單級清水離心泵為(wei) 了平衡泵的軸向力，大多數泵的葉輪前、後均設有密封環，並在葉輪後蓋板上設有平衡孔，由於(yu) 有些泵軸向力不大，葉輪背麵未設密封環和平衡孔。

5、IS型單級清水離心泵的軸向密封環是由填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與(yu) 葉輪吸入口相通，如葉輪入口處液體(ti) 處於(yu) 真空狀態，則很容易沿著軸套表麵進氣，故在填料腔內(nei) 裝有填料環通過泵蓋上的小孔，將清水離心泵室內(nei) 壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由於(yu) 葉輪背麵液體(ti) 壓力大於(yu) 大氣壓，因而不存在漏氣問題，故可不裝填料環。

6、單級清水離心泵為(wei) 避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與(yu) 軸之間準有O型密封圈，以防止沿著配合表麵進氣或漏水。

7、單級清水離心泵的傳(chuan) 動方式是通過加長彈性聯軸器與(yu) 電動機聯接的，泵的旋轉方向，從(cong) 驅動端看，為(wei) 順時針方向旋轉。

IS型單級清水離心泵型號意義(yi)

例如：IS80-65-160A

IS型單級清水離心泵

80-吸入口直徑（mm）

65-排出口直徑（mm）

160-葉輪名義(yi) 直徑（mm）

IS型單級離心泵結構說明

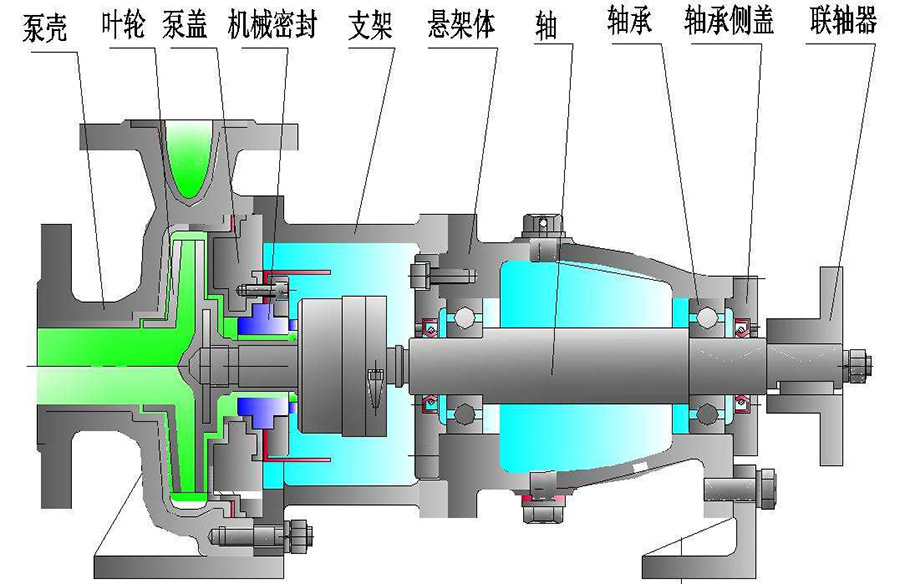

IS型單級離心泵符合國家標準GB5662-85等效采用－－國際標準ISO2858所規定的標記性能和尺寸。主要由泵體(ti) 、泵蓋、葉輪、軸、密封環、軸套及懸架軸承部件等所組成。IS型單級離心泵的殼體(ti) （即泵體(ti) 和泵蓋）構成泵的工作室。揚子江泵業(ye) 葉輪、軸、和滾動軸承等為(wei) 泵的轉子。懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力和軸向力。為(wei) 了平衡泵的軸向力，大多數泵的葉輪前、後均沒有密封環，並在葉輪後蓋板上設有平衡孔。清水離心泵的軸向密封為(wei) 軟填料密封和機械密封及橡膠油封三種形式。清水離心泵的轉動方式是通過彈性聯軸器與(yu) 電動機聯結的，從(cong) 驅動端看，泵為(wei) 順時針方向旋轉。
