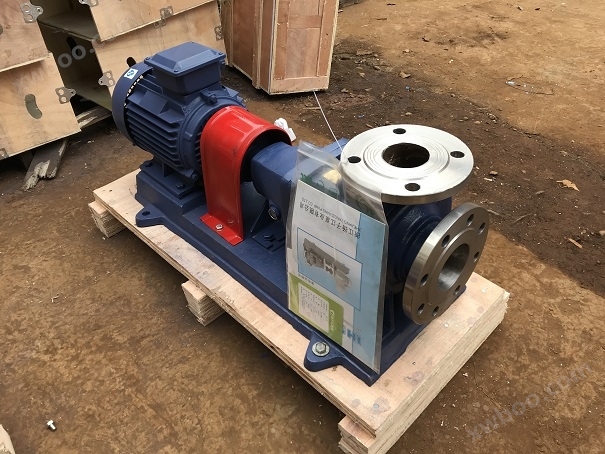

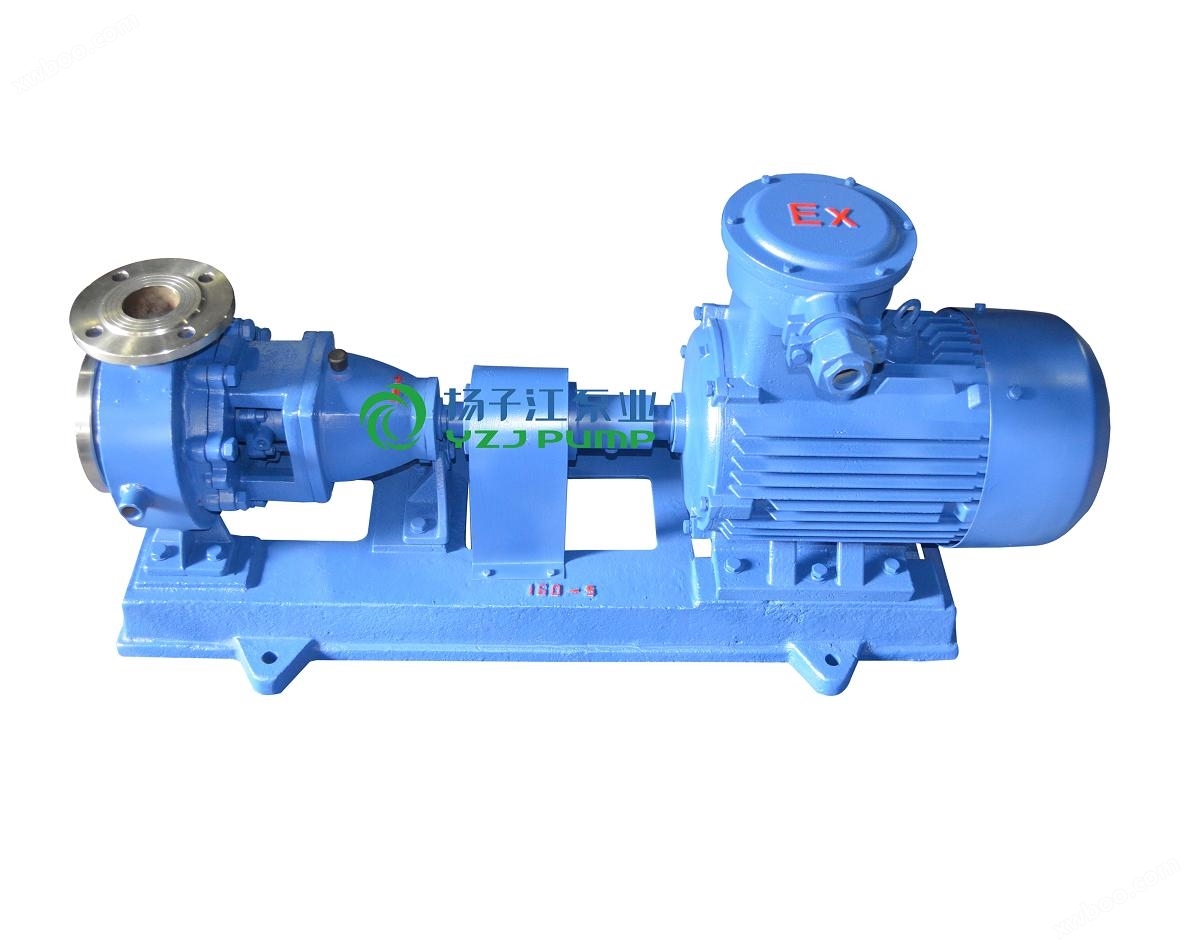

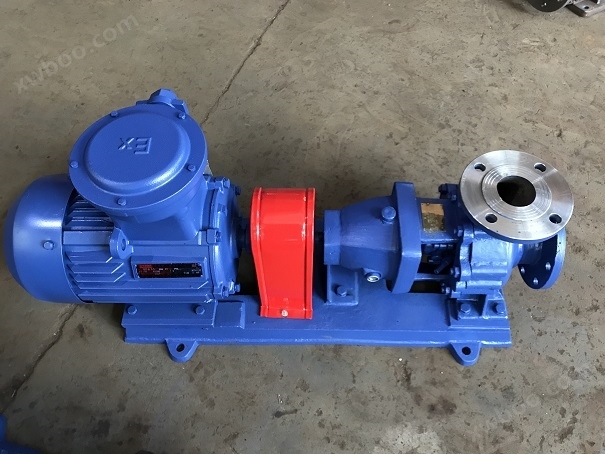

IH型單級單吸化工離心泵

IH型單級單吸化工離心泵產品概述

1、IH型單級單吸化工離心泵，是全國聯合設計的節能泵，它是BA型、B型及其他單級清水離心泵的更新型。優(you) 點有：全係列水力性能布局合理，用戶選擇範圍寬，檢修方便；效率和吸程達到國際平均先進水平。IH型單級單吸化工泵適用於(yu) 工業(ye) 和城市給水、排水，也可用於(yu) 農(nong) 業(ye) 排灌及供輸送清水或物理化學性質類似於(yu) 清水的其他液體(ti) 之用，溫度不高80℃。

2、IH型單級單吸化工離心泵執行標準：

IH型單級單吸化工離心泵為(wei) 單級單吸懸臂式離心泵，是取代F型耐腐蝕離心泵的節能、更新換代產(chan) 品。用於(yu) 石油、化工、合成纖維、化肥、電站、冶金、食品及醫藥等工業(ye) 部門輸送不含懸浮顆粒的腐蝕性液體(ti) 或不允許汙染的介質，輸送介質的溫度一般為(wei) -20℃～105℃，采用特殊措施可達180℃。

IH型單級單吸化工離心泵一般由電動機帶動，在啟動泵前，泵體(ti) 及吸入管路內(nei) 充滿液體(ti) 。當葉輪高速旋轉時，葉輪帶動葉片間的液體(ti) 一道旋轉，由於(yu) 離心力的作用，液體(ti) 從(cong) 葉輪中心被甩向葉輪外緣（流速可增大至15～25m/s），動能也隨之增加。當液體(ti) 進入泵殼後，由於(yu) 蝸殼形泵殼中的流道逐漸擴大，液體(ti) 流速逐漸降低，一部分動能轉變為(wei) 靜壓能，於(yu) 是液體(ti) 以較高的壓強沿排出口流出。與(yu) 此同時，葉輪中心處由於(yu) 液體(ti) 被甩出而形成一定的真空，而液麵處的壓強Pa比葉輪中心處要高，因此，吸入管路的液體(ti) 在壓差作用下進入泵內(nei) 。葉輪不停旋轉，液體(ti) 也連續不斷的被吸入和壓出。由於(yu) 離心泵之所以能夠輸送液體(ti) ，主要靠離心力的作用，故稱為(wei) IH型單級單吸化工離心泵。

離心泵在化工生產(chan) 中應用為(wei) 廣泛，這是由於(yu) 其具有性能適用範圍廣（包括流量、壓頭及對介質性質的適應性）、體(ti) 積小、結構簡單、操作容易、流量均勻、故障少、壽命長、購置費和操作費均較低等突出優(you) 點。因而，本章將離心泵作為(wei) 流體(ti) 力學原理應用的典型實例加以重點介紹。

一. IH型單級單吸化工離心泵的基本結構和工作原理討論離心泵的基本結構和工作原理，要緊緊扣住將動能有效轉化為(wei) 靜壓能這個(ge) 主題來展開

（一）IH型單級單吸化工離心泵的基本結構

      IH型單級單吸化工離心泵的基本部件是高速旋轉的葉輪和固定的蝸牛形泵殼。具有若幹個(ge) （通常為(wei) 4～12個(ge) ）後彎葉片的葉輪緊固於(yu) 泵軸上，並隨泵軸由電機驅動作高速旋轉。葉輪是直接對泵內(nei) 液體(ti) 做功的部件，為(wei) 離心泵的供能裝置。泵殼中央的吸入口與(yu) 吸入管路相連接，吸入管路的底部裝有單向底閥。泵殼側(ce) 旁的排出口與(yu) 裝有調節閥門的排出管路相連接。

（二）IH型單級單吸化工離心泵的工作原理

      當IH型單級單吸化工離心泵啟動後，泵軸帶動葉輪一起作高速旋轉運動，迫使預先充灌在葉片間液體(ti) 旋轉，在慣性離心力的作用下，液體(ti) 自葉輪中心向外周作徑向運動。液體(ti) 在流經葉輪的運動過程獲得了能量，靜壓能增高，流速增大。當液體(ti) 離開葉輪進入泵殼後，由於(yu) 殼內(nei) 流道逐漸擴大而減速，部分動能轉化為(wei) 靜壓能，後沿切向流入排出管路。所以蝸形泵殼不僅(jin) 是匯集由葉輪流出液體(ti) 的部件，而且又是一個(ge) 轉能裝置。當液體(ti) 自葉輪中心甩向外周的同時，葉輪中心形成低壓區，在貯槽液麵與(yu) 葉輪中心總勢能差的作用下，致使液體(ti) 被吸進葉輪中心。依靠葉輪的不斷運轉，液體(ti) 便連續地被吸入和排出。液體(ti) 在離心泵中獲得的機械能量終表現為(wei) 靜壓能的提高。

IH型單級單吸化工離心泵的基本結構和工作原理

需要強調指出的是，若在離心泵啟動前沒向泵殼內(nei) 灌滿被輸送的液體(ti) ，由於(yu) 空氣密度低，葉輪旋轉後產(chan) 生的離心力小，葉輪中心區不足以形成吸入貯槽內(nei) 液體(ti) 的低壓，因而雖啟動IH型單級單吸化工離心泵也不能輸送液體(ti) 。這表明IH型單級單吸化工離心泵無自吸能力，此現象稱為(wei) 氣縛。吸入管路安裝單向底閥是為(wei) 了防止啟動前灌入泵殼內(nei) 的液體(ti) 從(cong) 殼內(nei) 流出。空氣從(cong) 吸入管道進到泵殼中都會(hui) 造成氣縛。

（三）IH型單級單吸化工離心泵的葉輪和其它部件

1．IH型單級單吸化工離心泵的葉輪葉輪是IH型單級單吸化工離心泵的關(guan) 鍵部件。

(1)按其機械結構可分為(wei) 閉式、半閉式和開式三種。閉式葉輪適用於(yu) 輸送清潔液體(ti) ；半閉式和開式葉輪適用於(yu) 輸送含有固體(ti) 顆粒的懸浮液，這類泵的效率低。閉式和半閉式葉輪在運轉時，離開葉輪的一部分高壓液體(ti) 可漏入葉輪與(yu) 泵殼之間的空腔中，因葉輪前側(ce) 液體(ti) 吸入口處壓強低，故液體(ti) 作用於(yu) 葉輪前、後側(ce) 的壓力不等，便產(chan) 生了指向葉輪吸入口側(ce) 的軸向推力。該力推動葉輪向吸入口側(ce) 移動，引起葉輪和泵殼接觸處的摩損，嚴(yan) 重時造成泵的振動，破壞泵的正常操作。在葉輪後蓋板上鑽若幹個(ge) 小孔，可減少葉輪兩(liang) 側(ce) 的壓力差，從(cong) 而減輕了軸向推力的不利影響，但同時也降低了泵的效率。這些小孔稱為(wei) 平衡孔。

(2)按吸液方式不同可將葉輪分為(wei) 單吸式與(yu) 雙吸式兩(liang) 種，單吸式葉輪結構簡單，液體(ti) 隻能從(cong) 一側(ce) 吸入。雙吸式葉輪可同時從(cong) 葉輪兩(liang) 側(ce) 對稱地吸入液體(ti) ，它不僅(jin) 具有較大的吸液能力，而且基本上消除了軸向推力。

(3)根據葉輪上葉片上的幾何形狀，可將葉片分為(wei) 後彎、徑向和前彎三種，由於(yu) 後彎葉片有利於(yu) 液體(ti) 的動能轉換為(wei) 靜壓能，故而被廣泛采用。

IH型單級單吸化工離心泵導輪

為(wei) 了減少離開葉輪的液體(ti) 直接進入泵殼時因衝(chong) 擊而引起的能量損失，在葉輪與(yu) 泵殼之間有時裝置一個(ge) 固定不動而帶有葉片的導輪。導輪中的葉片使進入泵殼的液體(ti) 逐漸轉向而且流道連續擴大，使部分動能有效地轉換為(wei) 靜壓能。多級離心泵通常均安裝導輪。蝸牛形的泵殼、葉輪上的後彎葉片及導輪均能提高動能向靜壓能的轉化率，故均可視作轉能裝置。

3．軸封裝置

     由於(yu) 泵軸轉動而泵殼固定不動，在軸和泵殼的接觸處必然有一定間隙。為(wei) 避免泵內(nei) 高壓液體(ti) 沿間隙漏出，或防止外界空氣從(cong) 相反方向進入泵內(nei) ，必須設置軸封裝置。離心泵的軸封裝置有填料函和機械（端麵）密封。填料函是將泵軸穿過泵殼的環隙作成密封圈，於(yu) 其中裝入軟填料（如浸油或塗石墨的石棉繩等）。機械密封是由一個(ge) 裝在轉軸上的動環和另一固定在泵殼上的靜環所構成。兩(liang) 環的端麵借彈簧力互相貼緊而作相對轉動，起到了密封的作用。機械密封適用於(yu) 密封較高的場合，如輸送酸、堿、易燃、易爆及有毒的液體(ti) 。當離心泵啟動後，泵軸帶動葉輪一起作高速旋轉運動，迫使預先充灌在葉片間液體(ti) 旋轉，在慣性離心力的作用下，液體(ti) 自葉輪中心向外周作徑向運動。液體(ti) 在流經葉輪的運動過程獲得了能量，靜壓能增高，流速增大。當液體(ti) 離開葉輪進入離心泵殼後，由於(yu) 殼內(nei) 流道逐漸擴大而減速，部分動能轉化為(wei) 靜壓能，後沿切向流入排出管路。所以蝸形泵殼不僅(jin) 是匯集由葉輪流出液體(ti) 的部件，而且又是一個(ge) 轉能裝置。當液體(ti) 自葉輪中心甩向外周的同時，葉輪中心形成低壓區，在貯槽液麵與(yu) 葉輪中心總勢能差的作用下，致使液體(ti) 被吸進葉輪中心。依靠葉輪的不斷運轉，液體(ti) 便連續地被吸入和排出。液體(ti) 在離心泵中獲得的機械能量終表現為(wei) 靜壓能的提高。葉輪的作用是將原動機的機械能直接傳(chuan) 給液體(ti) ，以增加液體(ti) 的靜壓能和動能(主要增加靜壓能)。

1.葉輪

葉輪的作用是將原動機的機械能直接傳(chuan) 給液體(ti) ，以增加液體(ti) 的靜壓能和動能(主要增加靜壓能)。葉輪有開式、半閉式和閉式三種。開式葉輪在葉片兩(liang) 側(ce) 無蓋板，製造簡單、清洗方便，適用於(yu) 輸送含有較大量懸浮物的物料，效率較低，輸送的液體(ti) 壓力不高；半閉式葉輪在吸入口一側(ce) 無蓋板，而在另一側(ce) 有蓋板，適用於(yu) 輸送易沉澱或含有顆粒的物料，效率也較低；閉式葉輪在葉輪在葉片兩(liang) 側(ce) 有前後蓋板，效率高，適用於(yu) 輸送不含雜質的清潔液體(ti) 。一般的離心泵葉輪多為(wei) 此類。

2.泵殼　

作用是將葉輪封閉在一定的空間，以便由葉輪的作用吸入和壓出液體(ti) 。離心泵殼多做成蝸殼形，故又稱蝸殼。由於(yu) 流道截麵積逐漸擴大，故從(cong) 葉輪四周甩出的高速液體(ti) 逐漸降低流速，使部分動能有效地轉換為(wei) 靜壓能。泵殼不僅(jin) 匯集由葉輪甩出的液體(ti) ，同時又是一個(ge) 能量轉換裝置。

離心的概念

離心其實是物體(ti) 慣性的表現.比如雨傘(san) 上的水滴,當雨傘(san) 緩慢轉動時,水滴會(hui) 跟隨雨傘(san) 轉動,這是因為(wei) 雨傘(san) 與(yu) 水滴的摩擦力做為(wei) 給水滴的向心力使然.但是如果雨傘(san) 轉動加快,這個(ge) 摩擦力不足以使水滴在做圓周運動,那麽(me) 水滴將脫離雨傘(san) 向外緣運動.就象用一根繩子拉著石塊做圓周運動,如果速度太快,繩子將會(hui) 斷開,石塊將會(hui) 飛出.這個(ge) 就是所謂的離心。離心泵就是根據這個(ge) 原理設計的.高速旋轉的葉輪葉片帶動水轉動,將水甩出,從(cong) 而達到輸送的目的.離心泵有好多種.從(cong) 使用上可以分為(wei) 民用與(yu) 工業(ye) 用泵,從(cong) 輸送介質上可以分為(wei) 清水泵、雜質泵、耐腐蝕泵等。離心泵基本構造離心泵的基本構造是由六部分組成的，分別是：葉輪，泵體(ti) ，泵軸，軸承，密封環，填料函。

1、葉輪是離心泵的核心部分，它轉速高輸出力大，葉輪上的葉片又起到主要作用，葉輪在裝配前要通過靜平衡實驗。葉輪上的內(nei) 外表麵要求光滑，以減少水流的摩擦損失。

2、泵體(ti) 也稱泵殼，它是水泵的主體(ti) 。起到支撐固定作用，並與(yu) 安裝軸承的托架相連接。

3、泵軸的作用是借聯軸器和電動機相連接，將電動機的轉距傳(chuan) 給葉輪，所以它是傳(chuan) 遞機械能的主要部件。

4、軸承是套在泵軸上支撐泵軸的構件，有滾動軸承和滑動軸承兩(liang) 種。滾動軸承使用牛油作為(wei) 潤滑劑加油要適當一般為(wei) 2/3～3/4的體(ti) 積太多會(hui) 發熱，太少又有響聲並發熱！滑動軸承離心泵結構使用的是透明油作潤滑劑的,加油到油位線。太多油要沿泵軸滲出並且漂*，太少軸承又要過熱燒壞造成事故！在水泵運行過程中軸承的溫度高在85度一般運行在60度左右，如果高了就要查找原因（是否有雜質，油質是否發黑，是否進水）並及時處理！

5、 密封環又稱減漏環。葉輪進口與(yu) 泵殼間的間隙過大會(hui) 造成泵內(nei) 高壓區的水經此間隙流向低壓區，影響泵的出水量，效率降低！間隙過小會(hui) 造成葉輪與(yu) 泵殼摩擦產(chan) 生磨損。為(wei) 了增加回流阻力減少內(nei) 漏，延緩葉輪和泵殼的所使用壽命，在泵殼內(nei) 緣和葉輪外援結合處裝有密封環，密封的間隙保持在0.25～1.10mm之間為(wei) 宜。

6、 填料函主要由填料，水封環，填料筒，填料壓蓋，水封管組成。填料函的作用主要是為(wei) 了封閉泵殼與(yu) 泵軸之間的空，不讓泵內(nei) 的水流不流到外麵來也不讓外麵的空氣進入到泵內(nei) 。始終保持水泵內(nei) 的真空！當泵軸與(yu) 填料摩擦產(chan) 生熱量就要靠水封管住水到水封圈內(nei) 使填料冷卻！保持水泵的正常運行。所以在水泵的運行巡回檢查過程中對填料函的檢查是特別要注意！在運行600個(ge) 小時左右就要對填料進行更換。

IH型單級單吸化工離心泵產品用途

1、IH型單級單吸化工離心泵根據國際標準ISO2858所規定的性能和尺寸設計的，主要由泵體(ti) 、泵蓋、葉輪、軸、密封環、軸套及懸架軸承不見等組成。

2、IH型單級單吸化工離心泵的泵體(ti) 和泵蓋部分，是從(cong) 葉輪背麵處剖分的，即通常所說的後開門結構形式。其優(you) 點是檢修方便，檢修時不動泵體(ti) ，吸入管路，排出管路和電動機，隻需拆下加長聯軸器的中間聯接件，即可退出轉子部分進行檢修。

3、IH型單級單吸化工離心泵的殼體(ti) (即泵體(ti) 和泵蓋)構成泵的工作室。葉輪、軸和滾動軸承等為(wei) 泵的轉子。懸架軸承部件支撐著泵的轉子部分，滾動軸承受泵的徑向力和軸向力。

4、IH型單級單吸化工離心泵為(wei) 了平衡泵的軸向力，大多數泵的葉輪前、後均設有密封環，並在葉輪後蓋板上設有平衡孔，由於(yu) 有些泵軸向力不大，葉輪背麵未設密封環和平衡孔。

5、IH型單級單吸化工離心泵的軸向密封環是由填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與(yu) 葉輪吸入口相通，如葉輪入口處液體(ti) 處於(yu) 真空狀態，則很容易沿著軸套表麵進氣，故在填料腔內(nei) 裝有填料環通過泵蓋上的小孔，將泵室內(nei) 壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由於(yu) 葉輪背麵液體(ti) 壓力大於(yu) 大氣壓，因而不存在漏氣問題，故可不裝填料環。

6、為(wei) 避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與(yu) 軸之間準有O型密封圈，以防止沿著配合表麵進氣或漏水。

7、IH型單級單吸化工離心泵的傳(chuan) 動方式是通過加長彈性聯軸器與(yu) 電動機聯接的，泵的旋轉方向，從(cong) 驅動端看，為(wei) 順時針方向旋轉。

IH型單級單吸化工離心泵的型號意義

IH50-32-160A-302

IH-國際標準化工離心泵

50-泵吸入口直徑為(wei) 50mm

32-泵排出口直徑為(wei) 32mm

160-葉輪名義(yi) 直徑160mm

A-葉輪外徑切割代號

（A、B分別表示第一、二次切割）

302-泵觸液零件的材料代號專(zhuan) 業(ye) 生產(chan) ，品質服務。廠價(jia) 直銷、水泵配件大全IH型單級單吸懸臂式化工離心泵

IH型單級單吸化工離心泵常用化工介質談談選材的要點

1.硫酸： 作為(wei) 強腐蝕介質之一，硫酸是用途非常廣泛的重要工業(ye) 原料。不同濃度和溫度的硫酸對材料的腐蝕差別較大，對於(yu) 濃度在80%以上、溫度小於(yu) 80℃的濃硫酸，碳鋼和鑄鐵有較好的耐蝕性，但它不適合高速流動的硫酸,不適用作泵閥的材料；普通不鏽鋼如304(0Cr18Ni9)、316(0Cr18Ni12Mo2Ti)對硫酸介質也用途有限。因此輸送硫酸的泵閥通常采用高矽鑄鐵(鑄造及加工難度大)、高合金不鏽鋼(20號合金)製造。氟塑料具有較好的耐硫酸性能，采用襯氟泵(F46)是一種更為(wei) 經濟的選擇。公司適用產(chan) 品有：IHF氟塑料化工離心泵。IH型單級單吸化工離心泵

2.鹽酸： 決(jue) 大多數金屬材料都不耐鹽酸腐蝕(包括各種不鏽鋼材料)，含鉬高矽鐵也僅(jin) 可用於(yu) 50℃、30%以下鹽酸。和金屬材料相反，絕大多數非金屬材料對鹽酸都有良好的耐腐蝕性，所以內(nei) 襯橡膠泵和塑料泵(如聚丙烯、氟塑料等)是輸送鹽酸的好選擇。公司適用產(chan) 品有：IHF氟塑料化工離心泵、PF(FS)強耐腐蝕離心泵、CQ聚丙烯磁力泵(或氟塑料磁力泵)等。

3.硝酸： 一般金屬大多在硝酸中被迅速腐蝕破壞，不鏽鋼是應用廣的耐硝酸材料，對常溫下一切濃度的硝酸都有良好的耐蝕性，值得一提的是含鉬的不鏽鋼(如316、316L)對硝酸的耐蝕性不僅(jin) 不優(you) 於(yu) 普通不鏽鋼(如304、321)，有時甚至不如。而對於(yu) 高溫硝酸，通常采用鈦及鈦合金材料。公司適用產(chan) 品有：DFL(W)H化工離心泵、DFL(W)PH屏蔽化工離心泵、DFCZ流程泵、DFLZP自吸化工離心泵、IH型化工離心泵、CQB磁力泵等，材料為(wei) 304。

4.醋酸： 它是有機酸中腐蝕性強的物質之一，普通鋼鐵在一切濃度和溫度的醋酸中都會(hui) 嚴(yan) 重腐蝕，不鏽鋼是優(you) 良的耐醋酸材料，含鉬的316不鏽鋼還能適用於(yu) 高溫和稀醋酸蒸汽。對於(yu) 高溫高濃醋酸或含有其它腐蝕介質等苛刻要求時，可選用高合金不鏽鋼泵或氟塑料泵。

5.堿(氫氧化鈉) ：鋼鐵廣泛應用於(yu) 80℃以下、30%濃度內(nei) 的氫氧化鈉溶液，也有許多工廠在100℃、75%以下時仍采用普通鋼鐵，雖然腐蝕增加，但經濟性好。普通不鏽鋼對堿液的耐蝕性與(yu) 鑄鐵相比沒有明顯優(you) 點，隻要介質中容許少量鐵份摻入不推薦采用不鏽鋼。對於(yu) 高溫堿液多采用鈦及鈦合金或者高合金不鏽鋼。公司一般鑄鐵泵均可用於(yu) 常溫低濃度堿液，特殊要求時可采用各類不鏽鋼泵或氟塑料泵。

6.氨(氫氧化氨)： 大多數金屬和非金屬在液氨及氨水(氫氧化氨)中的腐蝕都很輕微，隻有銅和銅合金不宜使用。公司產(chan) 品大多適用於(yu) 氨及氨水的輸送。

7.鹽水(海水)：普通鋼鐵在氯化鈉溶液和海水、鹹水中腐蝕率不太高，一般須采用塗料保護；各類不鏽鋼也有很低的均勻腐蝕率，但可能因氯離子而引起局部性腐蝕，通常采用316不鏽鋼較好。公司各類化工泵都有316材料配置。

8.醇類、酮類、酯類、醚類： 常見的醇類介質有甲醇、乙醇、乙二醇、丙醇等，酮類介質有丙酮、丁酮等，酯類介質有各種甲酯、乙酯等，醚類介質有甲醚、乙醚、丁醚等，它們(men) 基本沒有腐蝕性，常用材料均可適用，具體(ti) 選用時還應根據介質的屬性和相關(guan) 要求做出合理選擇。另外值得注意的是酮、酯、醚對多種橡膠有溶解性，在選擇密封材料時避免出錯。還有許多其它介質不能在此一一介紹，總之在選材時切不可隨意和盲目，應多查閱相關(guan) 資料或借鑒成熟經驗。

IH型單級單吸化工離心泵結構特點

IH型單級單吸化工離心泵主要零部件有泵體(ti) 、葉輪、密封環、葉輪螺母、泵蓋、密封部件、中間支架、軸和懸架部件等。泵蓋通過止口固定在中間支架上，然後通過泵體(ti) 與(yu) 中間支架的止口連接，把泵蓋夾緊在中間。泵體(ti) 是軸向吸入、徑向排出、底腳支承式，可直接固定在底座上。懸架部件通過止口固定在中間支架上，並用懸架支架支撐在底座上。檢修時可以不拆卸進出口聯接管路、泵體(ti) 和電機，隻需拆下加長聯軸器的中間聯接件，即可退出轉子部件進行檢修。軸封有填料密封和機械密封形式，可根據輸送介質的性質和生產(chan) 工藝的要求進行選定。泵通過加長聯軸器與(yu) 電機聯接，從(cong) 驅動端看，泵為(wei) 順時針方向旋轉。

IH型單級單吸化工離心泵性能參數
