簡要描述：FSB型耐腐蝕氟塑料離心泵是一種特殊設計的泵，專(zhuan) 門用於(yu) 處理腐蝕性液體(ti) 。它采用氟塑料製造，具有優(you) 異的耐腐蝕性能，可以抵禦酸、堿、溶劑等腐蝕介質的侵蝕。離心泵的工作原理是通過旋轉葉輪產(chan) 生離心力，將液體(ti) 從(cong) 進口處吸入並通過出口處排出，實現輸送和增壓的功能。
產品型號：FSB型廠商性質：生產廠家更新時間：2024-11-05訪 問 量：1402
產(chan) 品分類
Product Category相關(guan) 文章
Related Articles詳細介紹
FSB型耐腐蝕氟塑料離心泵技術參數
| 流量 | 3.6～100m3/h |
| 揚程 | 15～55m |
| 轉速 | 2900r/min |
| 功率 | 1.5～18.5KW |
| 進口直徑 | 25～100mm |
| 適用溫度 | -20℃～120℃ |
FSB型耐腐蝕氟塑料離心泵概述
FSB型氟塑料合金離心泵按國際標準設計，泵體(ti) 采用金屬外殼內(nei) 襯聚全氟乙丙烯(F46)，泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體(ti) 燒結壓製成型，軸封采用外裝式波紋管機械密封，靜環選用99%氧化鋁陶瓷或氮化矽，動環采用四氟填充材料，耐腐耐磨，適用於(yu) 輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質，是目前世界上強耐腐蝕裝備之一。
FSB型耐腐蝕氟塑料離心泵廣泛應用於(yu) 化工、石油、製藥、電子、冶金等行業(ye) ，在需要處理腐蝕性液體(ti) 的工藝過程中起到關(guan) 鍵作用。它具有結構緊湊、性能穩定、運行可靠等特點，並且適用於(yu) 高溫、高壓、高粘度等特殊工況。用戶在選擇和使用該類型泵時應注意根據具體(ti) 工藝要求選取合適的規格和材料，確保其性能和耐腐蝕能力滿足需求。
產(chan) 品全部采用計算機設計和優(you) 化處理，公司擁有雄厚的技術力量、豐(feng) 富的生產(chan) 經驗和完善的檢測手段，從(cong) 而保證產(chan) 品質量的穩定可靠。

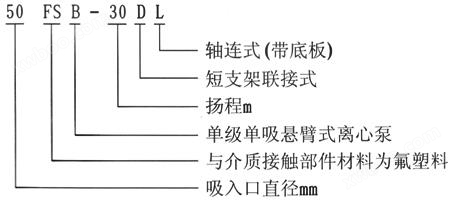

型號意義(yi)
設計特點
FSB和FSB-D氟塑料合金離心泵過流部件全部采用氟塑料合金製造，結構緊湊、操作簡單、價(jia) 格低廉，兩(liang) 種型號的泵殼、葉輪、機封等均可互換使用深受廣大用戶的歡迎。
機械密封
FSB和FSB-D氟塑料合金離心泵采用目前為(wei) 先進的外裝式四氟波紋管機械密封，其特點是能補償(chang) 泵軸的徑向跳動，單端麵密封外裝式、易裝卸、工作狀態直觀、耐腐耐磨密封性能好、擁有多層保護，延長了機封使用壽命；對於(yu) 輸送含雜質顆粒腐蝕性介質時，可配用無冷卻水單端麵硬對硬（碳化矽對碳化矽）機械密封，強堿與(yu) 氫氟酸等特殊腐蝕性介質配用無壓燒結碳化矽密封；用戶選型時需考慮到介質中的固體(ti) 含量及介質特殊腐蝕性。

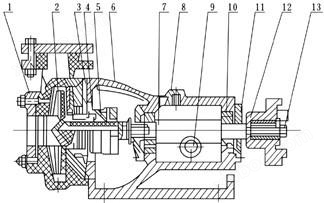

FSB型耐腐蝕氟塑料離心泵結構圖
| 序號 | 名稱 | 序號 | 名稱 |
1 | 泵體(ti) | 8 | 油蓋 | |
2 | 葉輪 | 9 | 油鏡 | |
3 | 後蓋 | 10 | 軸承 | |
4 | 壓蓋 | 11 | 軸承壓蓋 | |
5 | 密封件 | 12 | 聯軸器 | |
6 | 支架 | 13 | 吊緊螺栓 | |
7 | 泵軸 |
FSB型耐腐蝕氟塑料離心泵結構說明
1、泵體(ti) ：左右兩(liang) 邊連接部分內(nei) 埋鋼質法蘭(lan) 圈各一隻模壓塑料合金製成。
2、後蓋右邊一側(ce) 內(nei) 埋一隻不鏽鋼板(1Crl8Ni9Ti)模壓塑料合金而成。
3、葉輪：采用接軸連接方法，金屬軸為(wei) 優(you) 質鋼精加工後外包塑料合金模壓而成，使葉輪與(yu) 金屬接軸牢固地結為(wei) 一體(ti) ，保證軸根與(yu) 葉輪後部承受隨旋轉時的扭矩力，這樣介質浸濕部分為(wei) 塑料合金。
4、機械密封：采用WB2型、ST型不用冷卻水可調式端麵密封技術，由碳化矽、高純度氧化鋁陶瓷、填充四氟、石墨等材料製成。

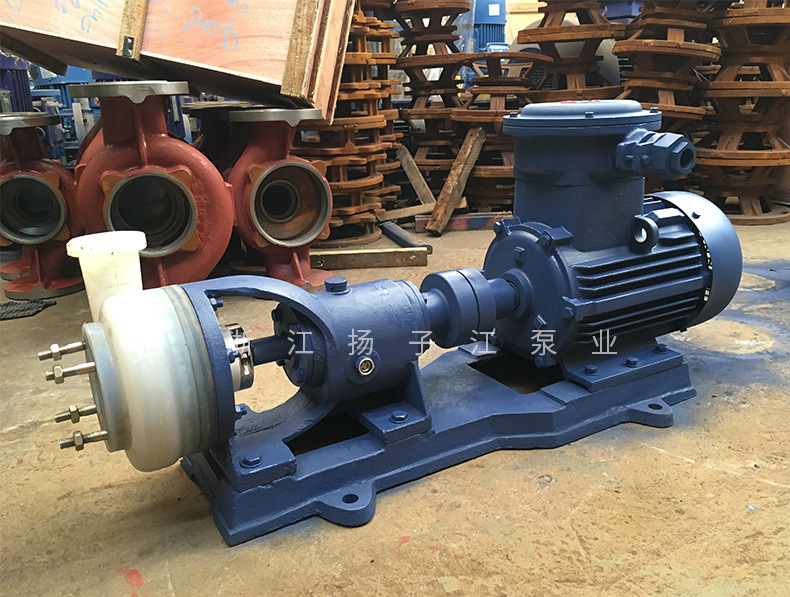

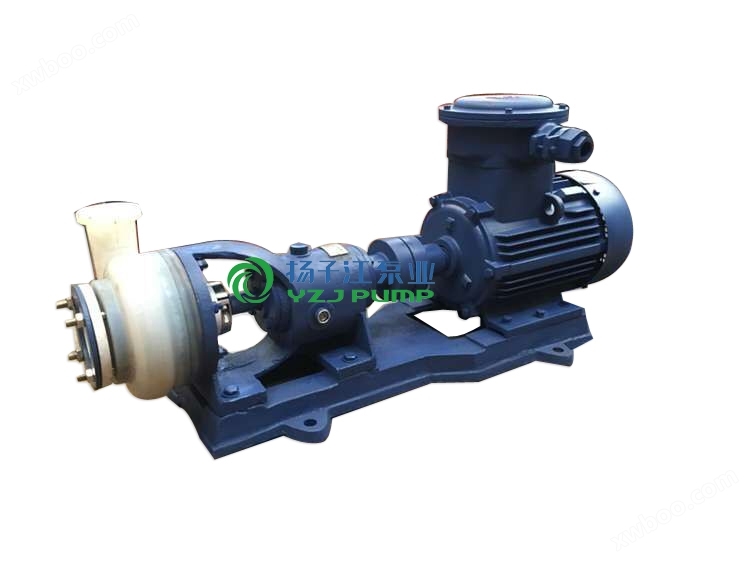

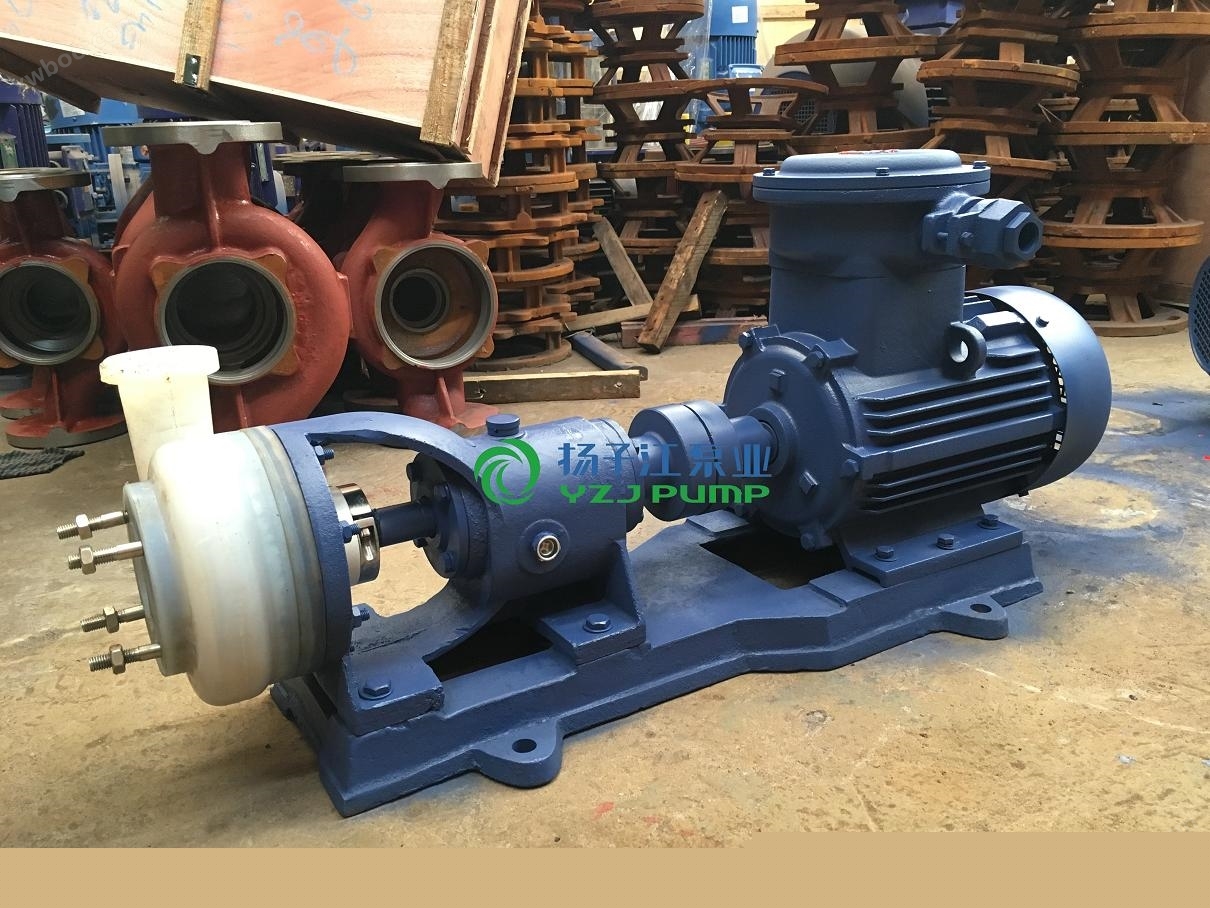

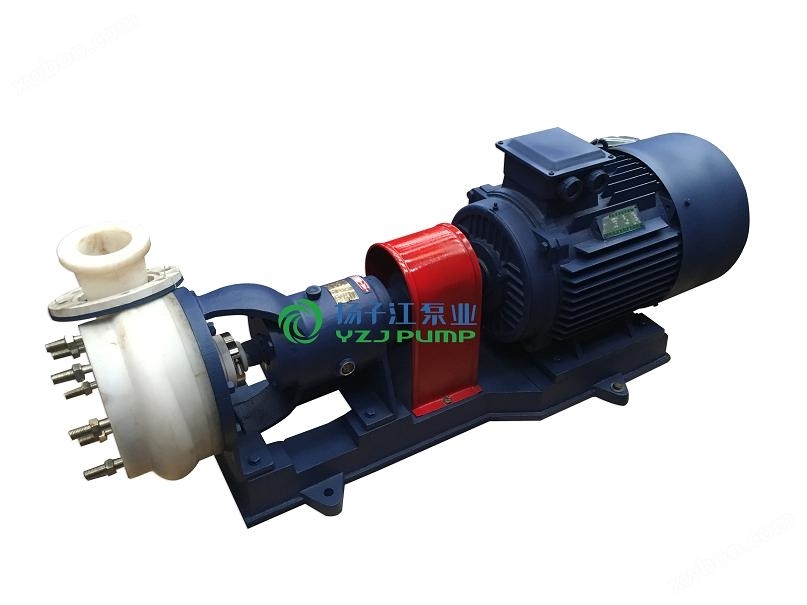

產(chan) 品實拍圖
產(chan) 品用途
FSB型氟塑料合金離心泵具有結構緊湊合理、耐強腐蝕、密封性能嚴(yan) 密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修方便、流道光滑、效率高，節約能源等優(you) 點。杜絕跑、冒、滴、漏，廣泛應用於(yu) 化工、製酸、製堿、冶煉、稀土、農(nong) 藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業(ye) 等行業(ye) 。
FSB型耐腐蝕氟塑料離心泵性能參數
型號 | 流量 | 揚程(m) | 口 徑(mm) | 功 率(Kw) | 轉速 | 汽蝕餘(yu) 量 | 效率 | ||
進口 | 出口 | 軸功率 | 電機功率 | ||||||
FSB(長支架) | |||||||||
25FSB-18 | 3 | 18 | 25 | 25 | 0.6 | 1.5 | 2900 | 3.0 | 30 |
25FSB-25 | 3.6 | 25 | 25 | 25 | 0.8 | 1.5 | 2900 | 3.0 | 35 |
40FSB-15 | 5 | 15 | 40 | 32 | 1.3 | 3 | 2900 | 3.0 | 40 |
40FSB-20 | 10 | 20 | 40 | 32 | 1.4 | 3 | 2900 | 3.0 | 42 |
40FSB-30 | 10 | 30 | 40 | 32 | 1.6 | 3 | 2900 | 3.0 | 52 |
50FSB-20 | 12.5 | 20 | 50 | 32 | 1.7 | 3 | 2900 | 3.5 | 55 |
50FSB-25 | 12.5 | 25 | 50 | 32 | 1.86 | 3 | 2900 | 3.5 | 55 |
50FSB-30 | 15 | 30 | 50 | 32 | 1.90 | 3 | 2900 | 3.5 | 54 |
65FSB-32 | 25 | 32 | 65 | 50 | 4.7 | 5.5 | 2900 | 2.0 | 45 |
80FSB-20 | 50 | 20 | 80 | 65 | 4.6 | 5.5 | 2900 | 3.0 | 45 |
80FSB-25 | 42 | 25 | 80 | 65 | 5.7 | 7.5 | 2900 | 3.0 | 50 |
80FSB-30 | 50 | 30 | 80 | 65 | 6.9 | 7.5 | 2900 | 3.5 | 59 |
80FSB-40 | 45 | 40 | 80 | 50 | 10 | 11 | 2900 | 3.5 | 48 |
80FSB-50 | 50 | 50 | 80 | 50 | 12.1 | 15 | 2900 | 3.5 | 57 |
80FSB-55 | 50 | 55 | 80 | 50 | 13.5 | 18.5 | 2900 | 4.0 | 50 |
100FSB-32 | 100 | 32 | 100 | 80 | 11.9 | 15 | 2900 | 3.5 | 68 |
FSB(短支架) | |||||||||
40FSB-15(D) | 5 | 15 | 40 | 32 | 0.8 | 3 | 2900 | 3.0 | 40 |
40FSB-20(D) | 10 | 20 | 40 | 32 | 1.2 | 3 | 2900 | 3.0 | 42 |
40FSB-30(D) | 10 | 30 | 40 | 32 | 1.2 | 3 | 2900 | 3.0 | 52 |
50FSB-20(D) | 12.5 | 20 | 50 | 32 | 1.88 | 3 | 2900 | 3.5 | 55 |
50FSB-25(D) | 12.5 | 25 | 50 | 32 | 1.88 | 3 | 2900 | 3.5 | 55 |
50FSB-30(D) | 15 | 30 | 50 | 32 | 1.9 | 3 | 2900 | 3.5 | 54 |
65FSB-32(D) | 25 | 32 | 65 | 50 | 3.6 | 5.5 | 2900 | 3.5 | 65 |
80FSB-25(D) | 42 | 25 | 80 | 65 | 3.8 | 7.5 | 2900 | 3.5 | 67 |
80FSB-30(D) | 50 | 30 | 80 | 65 | 6.8 | 7.5 | 2900 | 3.5 | 68 |
FSB型耐腐蝕氟塑料離心泵使用說明
起動與(yu) 停車
1、往水泵內(nei) 注足液體(ti) (引液)。
2、檢查支架油室的油位是否在規定範圍內(nei) 。
3、檢查電動機運轉方向，查看泵的放置標記。
4、關(guan) 閉出口閥門及壓力表旋塞。
5、啟動電機，打開壓力表旋塞，慢慢打開出口閥門。當壓力表指針指到需要的位置時，停止出水閥門大小的調整。
6、需要停車時，首先關(guan) 閉出水閥，再切斷電源。
FSB型耐腐蝕氟塑料離心泵拆裝與(yu) 安裝
泵的拆卸
1．泵與(yu) 電機聯接用爪型聯軸器連接，拆卸時先鬆掉支架與(yu) 底座的4隻連接螺栓.使泵與(yu) 電機脫開。
2．鬆開泵體(ti) 後蓋的連接螺栓.用木柄輕擊泵體(ti) 脫開。
3．鬆開葉輪軸與(yu) 泵軸莫氏錐度連接在連軸器中的吊緊螺栓。
4．鬆開機械密封動!不固定螺釘，用木錘輕擊連軸器中心吊緊螺栓，葉輪軸與(yu) 泵軸莫氏錐度鬆開後拉出葉輪、後蓋、密封件動環.鬆開後蓋上壓蓋螺釘.取出靜壞。
5．鬆開泵軸左右壓蓋螺釘.取出泵軸、軸承、清洗支架油室。
裝配
按拆卸的相反順序將密封件動環、靜環、後蓋、壓蓋、葉輪、泵體(ti) 等裝上緊定螺栓。
FSB型氟塑料合金離心泵使用注意事項：
安裝及注意事項
1.在安裝前應對泵和電機進行檢査，各部分應完好無損，泵內(nei) 無雜物。
2.將本泵放置水平位置上接上進、出管和接通電源.後用手盤動聯軸器.檢査有無碰擦現象.轉動輕鬆均勻則安裝結束。
3.塑料合金離心泵鋼度較金屬差，故管路重量不能直接壓在泵體(ti) 上，迸、出口管路應另加支架承受.揚程高的泵在出口還應安裝逆止閥.以防突然停機的水錘破壞。
4.所有接合處必須保持密封.以防漏氣、液影響泵的工作性能。
5.運轉過程中如發現撅動或不正常聲音時.應立即停車檢査原因.故降排除後才能工作。
起動與(yu) 停車
1．往水泵內(nei) 注足液體(ti) （引液）。
2．檜査支架油室的油位是否在規定範圍內(nei) 。
3．檢査電動機運轉方向.調看泵的旋轉標記。
4．關(guan) 閉出口閥門及壓力表旋塞。
5．啟動電機.打開壓力表旋塞.慢慢打開出口閥門，當壓
6．重要停車時，首先關(guan) 閉出水閥，再切斷電源。
力表指針指到需要的位置時.停止出水閥門大小的調整。
