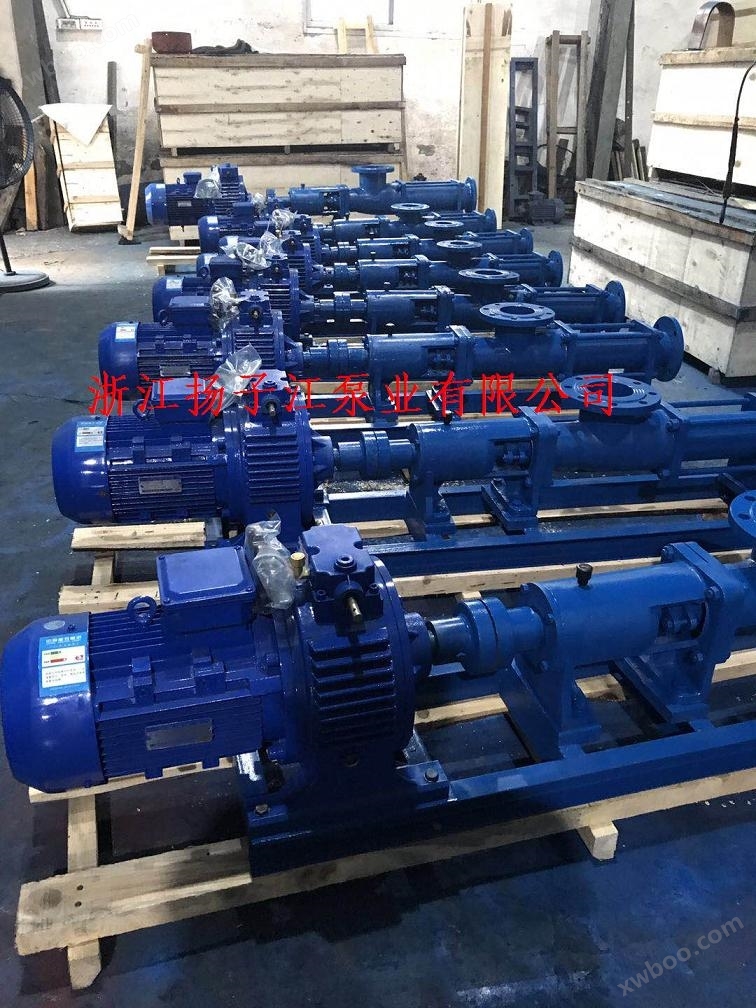

G型手輪調速無級變速單螺杆泵

G型不鏽鋼單螺杆泵概述

      G型單螺杆泵因定子選用多種彈性材料製成，所以這種泵對高粘度達到80%流體(ti) 的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送，有一般泵種所不能勝任的特性。其流量與(yu) 轉速成正比，廣泛應用於(yu) 食品冶金、造紙、印染、化工、化肥製藥等工業(ye) 部門使用.傳(chuan) 動可采用聯軸器直接傳(chuan) 動，或采用高速電機，三角帶，變速箱等裝置變速。

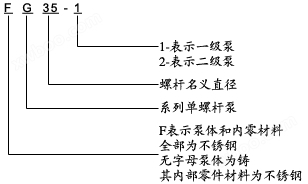

G型不鏽鋼單螺杆泵型號意義

G型不鏽鋼單螺杆泵特點

      該泵零件少，結構緊湊，體(ti) 積小，維修簡單，轉子和定子是單螺杆泵的易損件，結構簡單，便於(yu) 裝拆。是按迥轉齧合容積式原理工作的新型泵種。主要工作部件是偏心螺杆（轉子）和固定的襯套（定子）。工作溫度可達120攝氏度，如果采用高溫120攝氏度—350攝氏度時可同本單位聯係。由於(yu) 該二部件的特殊幾何開頭分別形成單獨的密封容腔。介質由軸向均勻推行流動。內(nei) 部流速代低，容積保持不變。壓力穩定，因而不會(hui) 產(chan) 品渦流和攪動。每級泵的輸出壓力為(wei) 0.6MPa—1.2MPa，揚程60m—120m（清水），自吸高度一般在3m以上。

G型不鏽鋼單螺杆泵應用範圍

螺杆泵作為(wei) 一種通用泵，流量可以根據要求，通過改變速度進行調節，運行速度可高可低，出口壓力可隨泵的級數增加，每增加一級，壓力增加0.6MPA，在以下範圍和行業(ye) 廣泛應用；

1、環境保護：工業(ye) 汙水、生活汙水、含有固體(ti) 顆粒及短纖維的汙泥濁水的輸送，特別適用於(yu) 油水分離器、板框壓濾機等設備；

2、船舶工業(ye) ：輪低清洗、油水、油渣、油汙水等汙水介質的輸送；

3、石油工業(ye) ：輸送原油、原油與(yu) 水的混合物、煤田氣和水的混合物、往地層內(nei) 灌注聚合物等等，從(cong) 而降低機械采油、采煤田氣的成本，增加了油口采收率；

4、醫藥、日化：粘稠漿、乳化液、各種軟膏化裝品的輸送；

5、食品罐頭工業(ye) ：各種發酵粘稠澱粉、食油、蜂蜜、糖漿、果漿、奶油、魚靡肉糜以及其下腳料的輸送

6、釀造工業(ye) ：各種發酵粘稠液、濃酒糟、糧食製品渣、各種醬類、漿類和含有快狀固體(ti) 物的粘液等；

7、建築工業(ye) ：水泥沙漿、石灰漿、塗料及其它糊狀體(ti) 的噴塗與(yu) 輸送；

8、采礦工業(ye) ：礦井內(nei) 的含固體(ti) 顆粒的地下水和汙漿水排送到地麵；

9、化學工業(ye) ：各種懸浮液、油脂、各種膠體(ti) 漿、各種粘合劑；

10、印刷工業(ye) ：高粘度油墨、牆紙的PVC高分子塑料糊和各種濃度的紙漿、短纖維漿料的輸送；

11、工業(ye) 鍋爐：電廠、水煤漿的輸送。

      天然橡膠彈性大，抗撕裂性優(you) 良，耐磨性好，是定子的首選材質。但其耐油和耐溶劑性不好，抗酸堿腐蝕能力低，耐熱性不高這些缺點限製了應用麵。使用溫度60℃內(nei) 。丁腈橡膠耐汽油和脂肪烴油類的性能特別好，耐熱性好，耐磨性較好，彈性較天然橡膠低，耐酸堿性能一般，與(yu) 天然橡膠同為(wei) 使用率的定子材質。使用溫度90℃內(nei) 。主要應用在食品及醫藥工業(ye) 等有衛生要求的場合。價(jia) 格較貴。對熱氧化和臭氧的穩定性很高，化學惰性大。使用溫度100℃內(nei) 。氟橡膠耐酸堿，耐油性是耐油橡膠中的；耐化學腐蝕性、耐臭氧、耐大氣老化性均優(you) 良。價(jia) 格昂貴。主要應用在腐蝕較高的場合。溶劑橡膠在有機溶劑中不溶脹或極輕微溶脹。轉為(wei) 輸送有機溶劑開發。

      G係列單螺杆泵是一種新型的內(nei) 齧合回轉式容積泵。具有效率高、自吸能力強、適用範圍廣等優(you) 點，對各種難以輸送的介質都可用本泵來輸送。因此，單螺杆泵在國外被稱為(wei) 萬(wan) 能泵。此泵可輸送中性的或腐蝕的液體(ti) ，潔淨的或磨削性的液體(ti) ，含有氣體(ti) 或易產(chan) 生氣泡的液體(ti) ，高粘度或低粘度的液體(ti) ，包括含有纖維物和固體(ti) 物質的液體(ti) 。

G型不鏽鋼單螺杆泵工作原理及特性

      單螺杆泵的工作原理是單線螺旋的轉子在雙線螺旋的定子孔內(nei) 繞定子軸線作行星回轉時，轉子——定子副之間形成的密閉腔就連續的、勻速的、容積不變的將介質從(cong) 吸入端輸送到壓出端。由於(yu) 這巧妙的工作原理，使單螺杆泵具有一般性泵的通用性能外。其顯著的特點：

1、可輸送高粘度的介質。根據泵的大小不同，介質的高粘度為(wei) 37000厘泊——200000厘泊。

2、可輸送含固體(ti) 顆粒、磨削顆粒和纖維的介質。其含量一般可高達介質的40%，當介質中所含固體(ti) 為(wei) 粉末狀細微顆粒時，高可達70%，根據泵的大小不同允許介質中所含固體(ti) 顆粒粒徑大為(wei) 2毫米——40毫米。

3、輸出的液體(ti) 連續均勻、壓力穩定、攪動小，對敏感性的液體(ti) 不會(hui) 發生成分的改變。

4、流量與(yu) 轉速之間為(wei) 簡單的正比關(guan) 係。可通過調節轉速進行流量的調節，配上變速的電動機，可成為(wei) 變量泵。

5、壓力能隨輸出管道阻力自動調節。在0-36(公斤/厘米2)壓力之間，用戶很容易調到所需的壓力。這樣既節能，又避免壓力太高或太低而影響工藝流程。

6、結構簡單、磨損少、維修方便。

與(yu) 其它類型泵相比：

和離心泵相比，單螺杆泵不需要裝閥門，而流量是穩定的線性流動。

和柱塞泵相比，單螺杆泵具有更好的自吸能力，吸上高度可達8.5米水柱。

和隔膜泵相比，單螺杆泵可輸送各種混合雜質，含有氣體(ti) 及固體(ti) 顆粒或纖維的介質，也可輸送各種腐蝕性物質。

和齒輪泵相比，單螺杆泵可輸送高粘度的物質。

與(yu) 柱塞泵、隔膜泵及齒輪泵不同的是，單螺杆泵可用於(yu) 藥劑填充和計量。

G型不鏽鋼單螺杆泵適用範圍

G係列單螺杆泵根據材質可分為(wei) 如下三種類型：

1、普通泵：

主要適用範圍：油水分離裝置的理想輸送泵、汙水處理裝置輸送泵；噴霧裝置輸送泵；焚燒爐輸送泵；汙水、糞便輸送；潤滑油、燃油、植物油輸送；沉積糊狀且夾有固體(ti) 顆粒介質的抽吸輸送，石油、水紋地球物理勘探鑽機輸送泥漿；新型濕紡糊狀石棉漿的輸送；粘度油墨、陶土、粘土糊、紙漿的輸送；還有作輸送混凝土、炸藥、水煤漿、高嶺土及纖維液等特殊物料的輸送泵。

2、食品泵： （采用不鏽鋼與(yu) 無毒橡膠材料）

主要適用範圍：釀酒、未稀釋的啤酒芽、酒花、奶粉、麥乳精、澱粉、番茄醬、醬油、發酵液、醪液、蜂蜜、巧克力混合料、牛奶、奶油、奶酪和肉漿等抽吸輸送，還可應用在製藥工業(ye) 和牙膏工業(ye) 等方麵。

3、化工泵：（采用耐腐不鏽鋼與(yu) 耐腐橡膠材料）

主要適用範圍：腐蝕性石油、化工介質、顏料、厚油漆、化妝品、軟膏

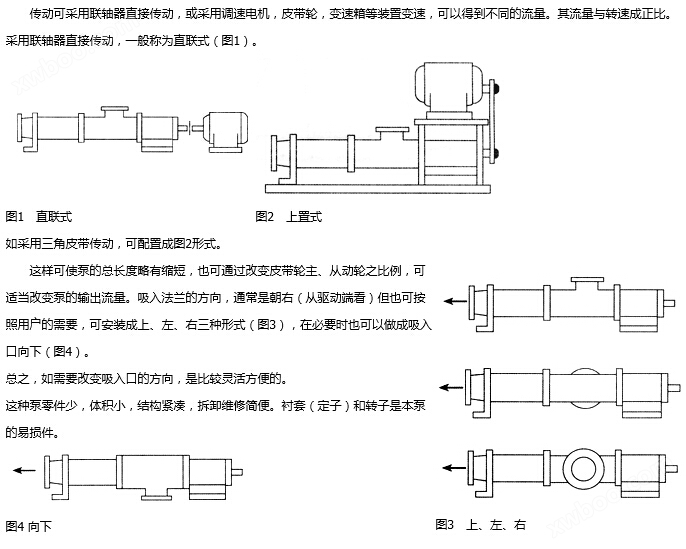

型單螺杆泵配套電機常見類型：

1）由彈性聯軸器和Y（或YB）電機驅動方式或由彈性聯軸器和變頻調速電機驅方式；

2）由彈性聯軸器和固定減速電機或和減速器直連電機驅動方式；

3）由彈性聯軸器和無級變速電機驅動方式；

4）由皮帶（同步帶）傳(chuan) 動電機驅動方式；

性能參數

單級，由齒輪變速、電磁調速電機加齒輪變速或無級變速電機加齒輪變速時的性能參數

雙級，由齒輪變速、電磁調速電機加齒輪變速或無級變速電機加齒輪變速時的性能參數

單、雙級水煤漿工作泵的性能參數

G型不鏽鋼單螺杆泵說明

1、以上性能參數是常溫清水試驗時的試驗數據；

2、對於(yu) 不同的介質、不同的轉速，性能參數都將變化，其流量值與(yu) 濃度、粘度成反比，與(yu) 轉速成正比；

3、用戶必須根據使用要求、輸送介質的狀況、選型原則選擇泵的類型，或者和本公司技術部門協商來決(jue) 定泵的類型。

4、對於(yu) 水煤漿泵傳(chuan) 動形式為(wei) 齒輪調速配套電磁調速電機或機械無級變速電機，流量隨轉速變化無級可調。

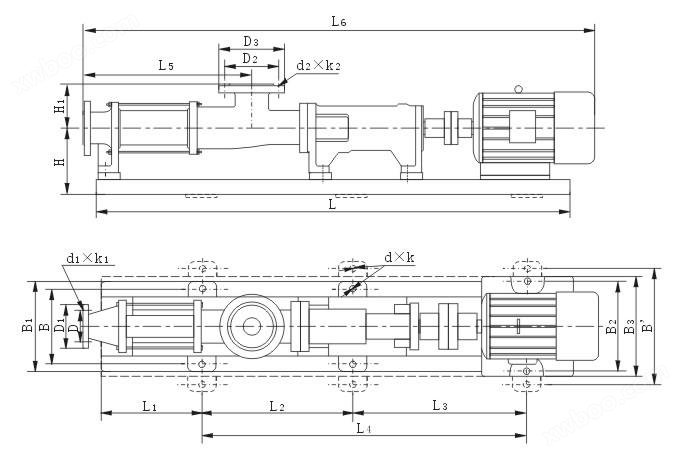

偏心單螺杆泵安裝尺寸

G型單螺杆泵橡膠套的選擇

G型螺杆泵橡膠套的選擇  螺杆泵襯套為(wei) 橡膠製品，也是單螺杆泵的一個(ge) 易損件，它的選擇好壞，直接影響襯套的壽命，一般正常情況下襯套的壽命為(wei) 6-12個(ge) 月，如果選用不當，襯套可能從(cong) 鋼管中脫落或橡膠掉塊。所以要求我們(men) 對橡膠的基本特性及橡膠對各種不同介質的適應性有所了解，根據我們(men) 的經驗列出以上特性表。

橡膠基本特性

單螺杆泵的襯套常用橡膠

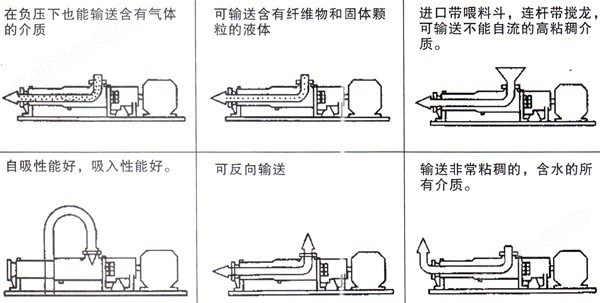

G型單螺杆泵輸送方式

G型不鏽鋼單螺杆泵故障原因及排除方法
