GM型電隔膜計量泵

簡要描述：電隔膜計量泵密封性好，無泄漏，裝配維修簡單安全。它可以傳(chuan) 輸高粘度介質，腐蝕性液體(ti) 和危險性的化學品。流量調節能夠調節衝(chong) 程長度或電機頻率。

產(chan) 品分類

Product Category

相關(guan) 文章

詳細介紹

一、GM型電隔膜計量泵係列產(chan) 品相關(guan) 規格

流量範圍	壓力範圍	電機功率	驅動係統	防護等級	工作條件	流量控製
0-500 L/H	0-1.0 MPA	370W,220V / 380V / 420V / 110V, 50/60Hz	兩相、三相電機或防爆電機	IP55	-30℃ --- 80℃	手動控製, 自動控製(接收4-20mA 信號)

二、主要材料

泵頭	隔膜	單向閥	閥球
SUS304, SUS316, PVC, PTFE	PTFE	SUS304, SUS316, PVC, PTFE	ZrO2, SUS304, SUS316, 陶瓷

三、電隔膜計量型號參數

四、產(chan) 品特點

1.操作安全，機械驅動隔膜。

2.密封性好，無泄漏，裝配維修簡單安全。

3.它可以傳(chuan) 輸高粘度介質，腐蝕性液體(ti) 和危險性的化學品。

4.流量調節能夠調節衝(chong) 程長度或電機頻率。

5.隔膜為(wei) 多層複合結構壓製而成，第一層超韌性Teflon耐酸薄膜，第二層EPDM彈性橡膠，第三層SUS304支撐鐵芯，第四層采用強化尼龍纖維補，第五層采用EPDM彈性橡膠完全包履，可有效提出升隔膜適用壽命。

五、產(chan) 品應用

廣泛應用於(yu) 石油化工、化工、電力、冶金、采礦、造船、輕工、農(nong) 業(ye) 、國防等工業(ye) 。適用於(yu) 輸送各種中低粘度（0-20000cps）液體(ti) 介質，如酸堿溶液、膠黏劑、油漆、乳液等。

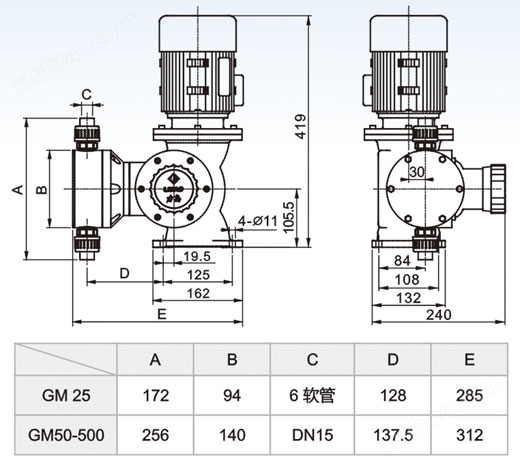

六、原理平麵尺寸圖

七、GM型電隔膜計量泵安裝注意事項

1、安裝位置選擇：應選擇幹燥、通風良好的地方，並確保泵體(ti) 和電機有足夠的空間進行維護。

2、泵底麵水平度調整：使用水平儀(yi) 調整泵底麵水平，以確保正常運行和承載。

3、連接管路：連接管路時要注意密封性，避免漏液和氣體(ti) 泄露。並確保進出口管道與(yu) 隔膜泵連接處沒有彎曲或死角。

4、電源接線：根據電壓標識正確接線，並檢查接線是否牢固可靠。

八、GM型電隔膜計量泵常見故障處理辦法

1、出現排放不暢或無流量情況時，首先檢查進出口閥門是否打開且沒有堵塞；其次檢查排放係統是否存在問題，並清洗可能存在的堵塞物。

2、如果出現漏液現象，首先檢查各連接管路是否緊固，並檢查隔膜是否有損壞或老化，需要及時更換。

3、當泵運行異常、噪音大或震動明顯時，應停機檢查減速器和傳(chuan) 動部件的問題，並進行維護和修理。

4、如果電機無法啟動，首先檢查電源是否正常供電，然後檢查開關(guan) 和保險絲(si) 是否完好。如果仍無法解決(jue) 問題，則需要聯係專(zhuan) 業(ye) 技術人員進行故障排除。

以上是一些常見的注意事項、應用範圍和故障處理辦法，但請注意，在操作前務必閱讀並遵守產(chan) 品說明書(shu) ，並在需要時谘詢相關(guan) 專(zhuan) 業(ye) 人士。

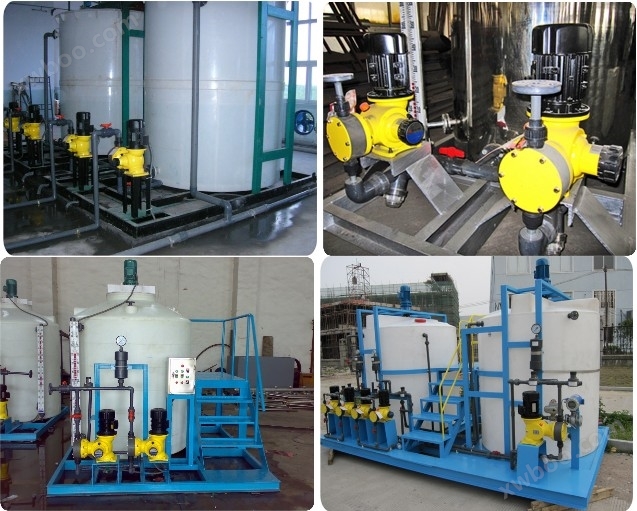

九、現場安裝圖示
