簡要描述：隔膜式計量泵利用特殊設計加工的柔性隔膜取代活塞，在驅動機構作用下實現往複運動，完成吸入、排出過程。電動隔膜泵由於(yu) 隔膜的隔離作用，在結構上真正實現了被計量流體(ti) 與(yu) 驅動潤滑機構之間的隔離。高科技的結構設計和新型材料的選用已經大大提高了隔膜的使用壽命，加上複合材料優(you) 異的耐腐蝕特性，隔膜式計量泵已經成為(wei) 流體(ti) 計量應用中的主力泵型。
產品型號：JMX廠商性質：生產廠家更新時間：2024-11-05訪 問 量：6213
產(chan) 品分類
Product Category詳細介紹
一、JMX機械隔膜式計量泵產(chan) 品屬性
| 流量範圍 | 0-560 L/H | 電機功率 | 370W / 550W,220V / 380V / 420V , 50/60Hz | 防護等級 | IP55 |
| 壓力範圍 | 0-0.6 MPA | 驅動係統 | 兩相、三相標準電機或防爆電機 | 環境溫度 | -30℃ --- 80℃ |
二、各配件主要材料
| 泵頭 | SUS304, SUS316, PVC, PTFE | 隔膜 | TFEP |
| 單向閥 | SUS304, SUS316, PVC, PTFE | 閥球 | rO2, SUS304, SUS316, 陶瓷 |
三、JMX機械隔膜式計量泵選型參數
| 型號 | 流量(l/h) | 力壓(MPA) | 衝(chong) 次(min-1) | 功率(kw) | 進出口徑(DN) | 重量(kg) |
JMX 80/0.6 | 80 | 0.6 | 48 | 0.37 | DN15 | 18 |
JMX 120/0.5 | 120 | 0.5 | 72 | 0.37 | DN15 | 18 |
JMX 160/0.5 | 160 | 0.5 | 96 | 0.37 | DN15 | 18 |
JMX 240/0.4 | 240 | 0.4 | 144 | 0.55 | DN15 | 18 |
JMX 360/0.4 | 360 | 0.4 | 96 | 0.55 | DN25 | 25 |
JMX 450/0.4 | 450 | 0.4 | 144 | 0.55 | DN25 | 25 |
JMX 560/0.3 | 560 | 0.3 | 144 | 0.55 | DN25 | 25 |

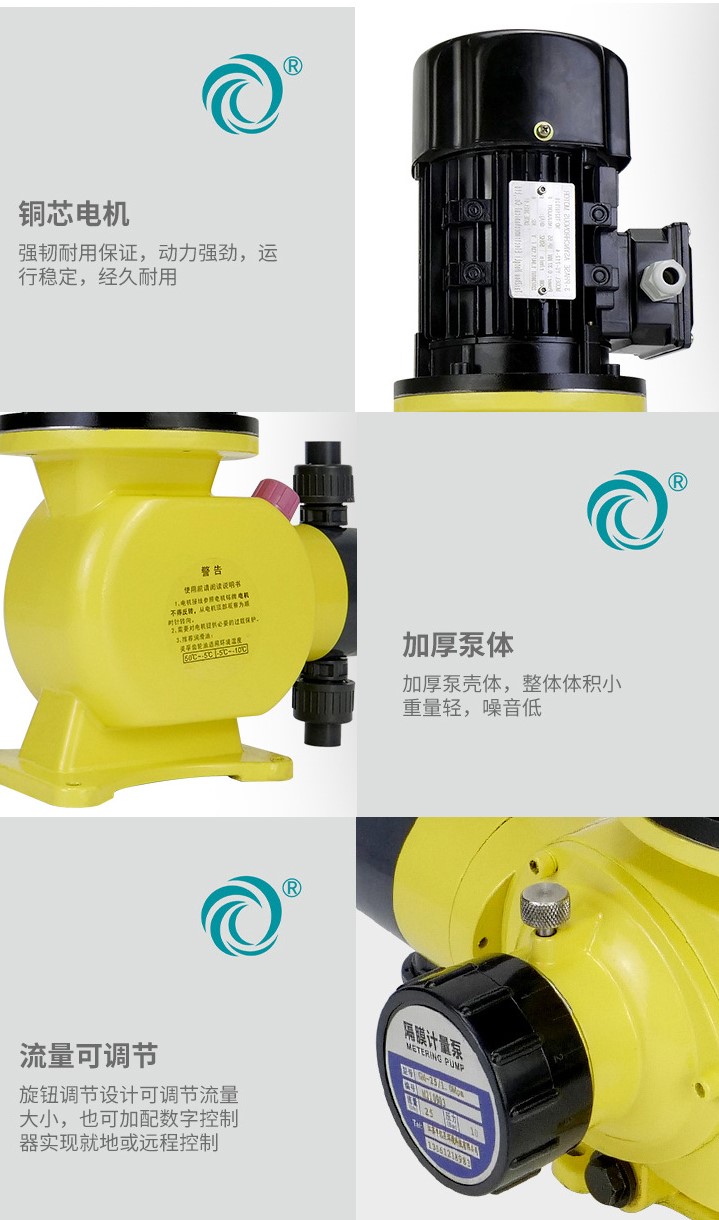

四、產(chan) 品細節

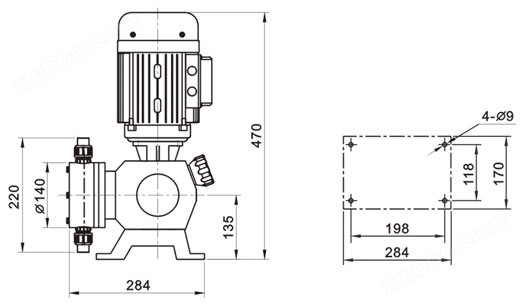

五、產(chan) 品平麵結構圖剖析
六、JMX機械隔膜式計量泵產(chan) 品特點
1、操作安全，機械驅動隔膜。
2、密封性好，無泄漏，裝配維修簡單安全。
3、它可以傳(chuan) 輸高粘度介質，腐蝕性液體(ti) 和危險性的化學品。
4、流量調節能夠調節衝(chong) 程長度或電機頻率。
5、隔膜為(wei) 多層複合結構壓製而成，第一層超韌性Teflon耐酸薄膜，第二層EPDM彈性橡膠，第三層3.0mmSUS304支撐鐵芯，第四層采用強化尼龍纖維補，第五層采用EPDM彈性橡膠完全包履，可有效提出升隔膜適用壽命。
6、雙向輸送：可以實現正反向的液體(ti) 輸送，使其在工業(ye) 生產(chan) 中更加靈活多樣。
7、高精度：采用好的控製技術和設計理念，能夠實現較高的流量精度，通常在±0.5%以內(nei) 。
8、耐腐蝕性強：選用了耐化學品侵蝕的材料來製造隔膜和接觸介質部分，適應各種不同介質，並且具有很好的耐久性。
9、自吸能力強：具有良好的自吸性能，在啟動時可以從(cong) 一定深度將液體(ti) 吸入並開始輸送。
10、無泄漏風險：由於(yu) 采用了機械隔離結構，在運行過程中不存在泄漏風險，避免了對環境和操作人員的汙染或傷(shang) 害。
11、方便維護：結構簡單緊湊，易於(yu) 安裝和維護。同時配備了完善的保護裝置和報警係統，提供全麵的安全保障。
七、JMX機械隔膜式計量泵用途
廣泛應用於(yu) 化工、石油、製藥、食品等行業(ye) ，在需要精確計量和輸送介質的場合具有重要的作用。它能夠穩定可靠地滿足生產(chan) 過程中對流體(ti) 輸送的要求，並且提高了生產(chan) 效率和產(chan) 品質量。
八、JMX機械隔膜式計量泵工作原理
主要涉及以下幾個(ge) 步驟：
1、吸入階段：當電動機啟動後，通過減速器帶動傳(chuan) 動軸旋轉。傳(chuan) 動軸上的連杆與(yu) 柱塞相連，在柱塞推動下，吸入閥門打開，形成負壓區域。此時，泵體(ti) 內(nei) 部的隔膜被拉伸並向外移動，從(cong) 而使介質從(cong) 進口管道被吸入到隔膜腔。
2、封閉階段：當吸入過程結束後，柱塞開始向反方向運行，並且吸入閥門關(guan) 閉。此時，在介質壓力和彈性回複力的作用下，隔膜恢複原狀並封閉住進出口通道。
3、排出階段：隨著柱塞繼續向反方向運行，在驅動下，活塞推動介質流經排液閥門，並將其排出到目標位置或管道中。同時，在排液過程中，另一側(ce) 的隔膜則會(hui) 被拉伸並形成新的容積來接收新的介質。
4、循環重複：完成一次排出後，柱塞重新開始向前運行，並重新進行吸入、封閉和排出的循環過程。
通過以上步驟不斷重複執行，JMX機械隔膜式計量泵能夠實現精確的流體(ti) 計量和輸送。其特點是介質與(yu) 泵體(ti) 之間被隔膜完全分離，避免了泄漏和汙染問題，並且適用於(yu) 各種粘度、溫度和固含量的介質。

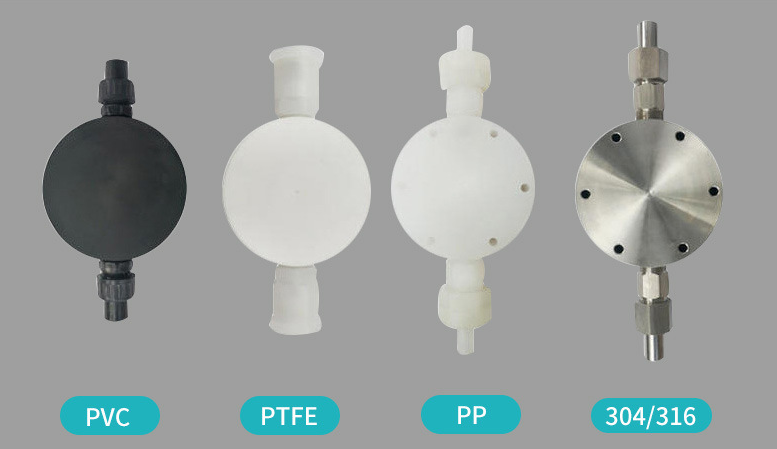

九、多種泵頭可選，多種材質滿足更多需求
十、應用
廣泛應用於(yu) 石油化工、化工、電力、冶金、采礦、造船、輕工、農(nong) 業(ye) 、國防等工業(ye) 。

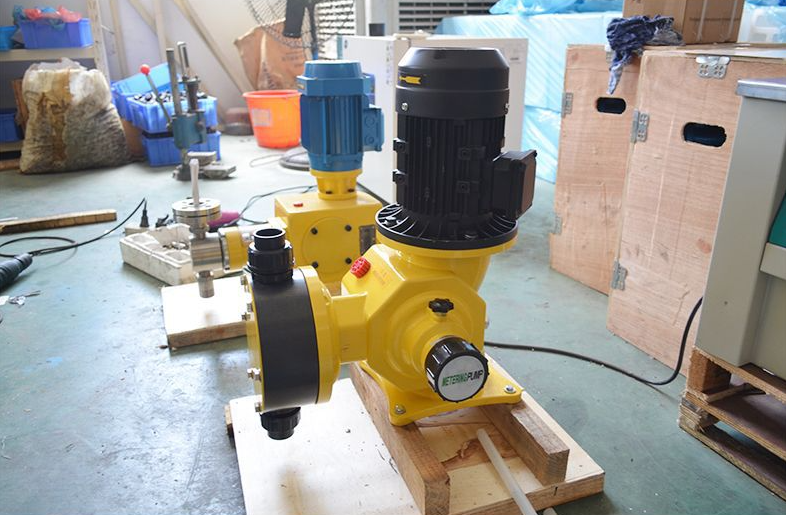

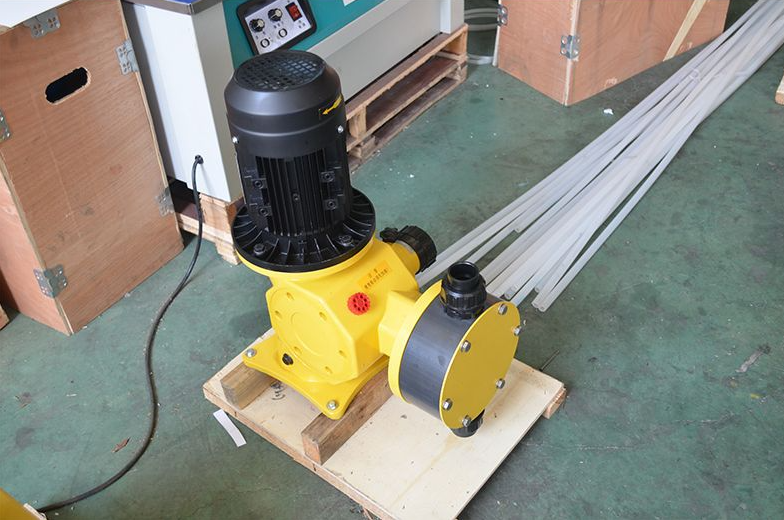

十一、更多產(chan) 品實拍圖片
