J-X型柱塞式計量泵

簡要描述：J-X型柱塞式計量泵柱塞計量泵DR係列帶有旋轉控製柱塞，這種泵的運行是通過柱塞往複移動和旋轉運動完成的。這樣，柱塞本身就可以打開和關(guan) 閉吸入和輸出口，而不需要閥，這種泵的衝(chong) 程頻率工作範圍廣。柱塞式計量泵可製單缸泵、雙缸泵和三缸泵流量可分別獨立調節；采用進出口連接方式：卡套式焊接管接頭式和法蘭(lan) 連接；可根據用戶工藝要求，泵頭過流可製成保溫夾套型，電熱加溫型等。

產品型號：J-X型
廠商性質：生產廠家
更新時間：2024-11-05
訪問量：7371

說明書下載產品視頻產品谘詢

產(chan) 品分類

Product Category

相關(guan) 文章

詳細介紹

J-X型柱塞式計量泵產(chan) 品規格

大額定流量	大額定排壓	適應介質溫度	過流零件可選材質	流量控製方式	可調節狀態	流量穩定粘度	進出口連接方式	泵頭過流
0-200L/h	0-50Mpa	≤250℃	304、316L、20號合金，哈氏合金、陶瓷	手動/自動衝程調節/數字變頻	運行或停止狀態均可調節	±1％	卡套式焊接管接頭式和法蘭連接	保溫夾套型、電熱加溫型

更多不同型號產(chan) 品性能參數參考

型號	流量(L/h)			壓力 (Mpa)	柱塞直徑 (mm)	行程 (mm)	泵速 (min-1)	電機功率(KW)			進出口直徑 (mm)	重量(kg)
型號	J-X	2J-X	3J-X	壓力 (Mpa)	柱塞直徑 (mm)	行程 (mm)	泵速 (min-1)	J-X	2J-X	3J-X	進出口直徑 (mm)	J-X	2J-X	3J-X
□J-X□/50	0.8	1.6	2.4	50	4	20	72 96	0.55	0.75	0.75	6	34	63	48
□J-X□/32	0.8	1.6	2.4	32				0.37	0.55	0.55
□J-X□/50	1.0	2.0	3.0	50				0.55	0.75	0.75
□J-X□/25	1.0	2.0	3.0	25				0.37	0.55	0.55
□J-X□/50	1.3	2.6	3.9	50	5			0.55	0.75	0.75
□J-X□/20	1.3	2.6	3.9	20				0.37	0.55	0.55
□J-X□/50	1.6	3.2	4.8	50				0.55	0.75	0.75
□J-X□16	1.6	3.2	4.8	16				0.37	0.55	0.55
□J-X□/50	2.0	4.0	6.0	50	6			0.55	0.75	0.75
□J-X□/12.5	2.0	4.0	6.0	12.5				0.37	0.55	0.55
□J-X□/40	2.5	5.0	7.5	40				0.55	0.75	0.75
□J-X□/10	2.5	5.0	7.5	10				0.37	0.55	0.55
□J-X□/32	3.8	7.6	11.4	32	8			0.55	0.75	0.75
□J-X□/8	3.8	7.6	11.4	8				0.37	0.55	0.55
□J-X□/25	5.0	10	15	25				0.55	0.75	0.75
□J-X□/6.3	5.0	10	15	6.3				0.37	0.55	0.55
□J-X□/20	6.3	12.6	18.9	20	10			0.55	0.75	0.75
□J-X□/5	6.3	12.6	18.9	5				0.37	0.55	0.55
□J-X□/16	8.0	16	24	16				0.55	0.75	0.75
□J-X□/4	8.0	16	24	4				0.37	0.55	0.55
□J-X□/12.5	10	20	30	12.5	12			0.55	0.75	0.75	10
□J-X□/3.2	10	20	30	3.2				0.37	0.55	0.55
□J-X□/10	13	26	39	10				0.55	0.75	0.75
□J-X□/2.5	13	26	39	2.5				0.37	0.55	0.55
□J-X□/8	16	32	48	8	16			0.55	0.75	0.75
□J-X□/2	16	32	48	2				0.37	0.55	0.55
□J-X□/6.3	20	40	60	6.3				0.55	0.75	0.75
□J-X□/1.6	20	40	60	1.6				0.37	0.55	0.55
□J-X□/5	25	50	75	5	20			0.55	0.75	0.75
□J-X□/1.3	25	50	75	1.3				0.37	0.55	0.55
□J-X□/4	32	64	96	4				0.55	0.75	0.75
□J-X□/1	32	64	96	1				0.37	0.55	0.55
□J-X□/3.2	40	80	120	3.2	25			0.55	0.75	0.75
□J-X□/0.8	40	80	120	0.8				0.37	0.55	0.55
□J-X□/2.5	50	100	150	2.5				0.55	0.75	0.75
□J-X□/0.63	50	100	150	0.63				0.37	0.55	0.55
□J-X□/2	63	126	189	2	32			0.55	0.75	0.75	15
□J-X□/0.5	63	126	189	0.5				0.37	0.55	0.55
□J-X□/1.6	80	160	240	1.6				0.55	0.75	0.75
□J-X□/0.4	80	160	240	0.4				0.37	0.55	0.55
□J-X□/2	110	220	330	2	30		144	0.55	0.75	0.75
□J-X□/1.6	125	250	375	1.6	32			0.55	0.75	0.75
□J-X□/1.3	160	320	480	1.3	35			0.55	0.75	0.75
□J-X□/1.0	200	400	600	1.0	40			0.55	0.75	0.75

一、概述

J-X型柱塞式計量泵是一種常用的流體(ti) 計量設備，主要由電動機、減速器、液壓係統和計量腔室組成。它通過柱塞的往複運動來實現精確的流體(ti) 輸送和計量。

二、J-X型柱塞式計量泵功能特點

1、高精度：采用先進的液壓控製技術，能夠實現非常高的流量精度，通常在±0.5%以內(nei) 。

2、寬範圍：可根據需要調整流量，並且適用於(yu) 廣泛的工作條件和介質，包括高黏度液體(ti) 。

3、穩定性：采用穩定可靠的結構設計和優(you) 質材料製造，可以長時間穩定地工作，不易出現故障或泄漏。

4、自吸能力強：具有良好的自吸性能，在啟動時可以從(cong) 一定深度將液體(ti) 吸入並開始輸送。

5、方便維護：結構簡單緊湊，易於(yu) 安裝和維護。同時配備了完善的保護裝置和報警係統，提供全麵的安全保障。

三、J-X型柱塞式計量泵用途

廣泛應用於(yu) 石油化工、化學製藥、食品加工等領域，特別適用於(yu) 需要精確計量和控製流量的場合。它能夠穩定可靠地滿足生產(chan) 過程中對流體(ti) 輸送的要求，

並且提高了生產(chan) 效率和產(chan) 品質量。

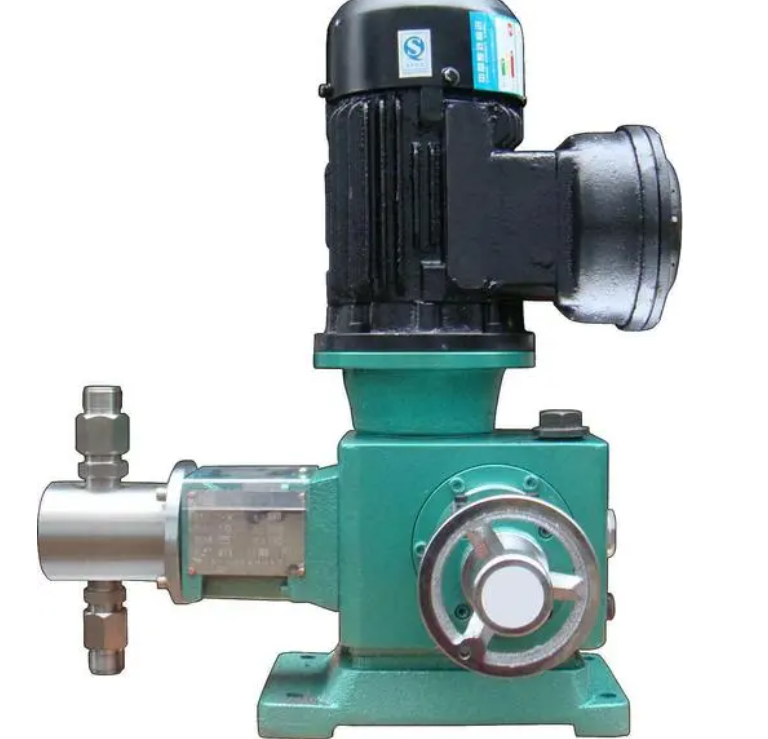

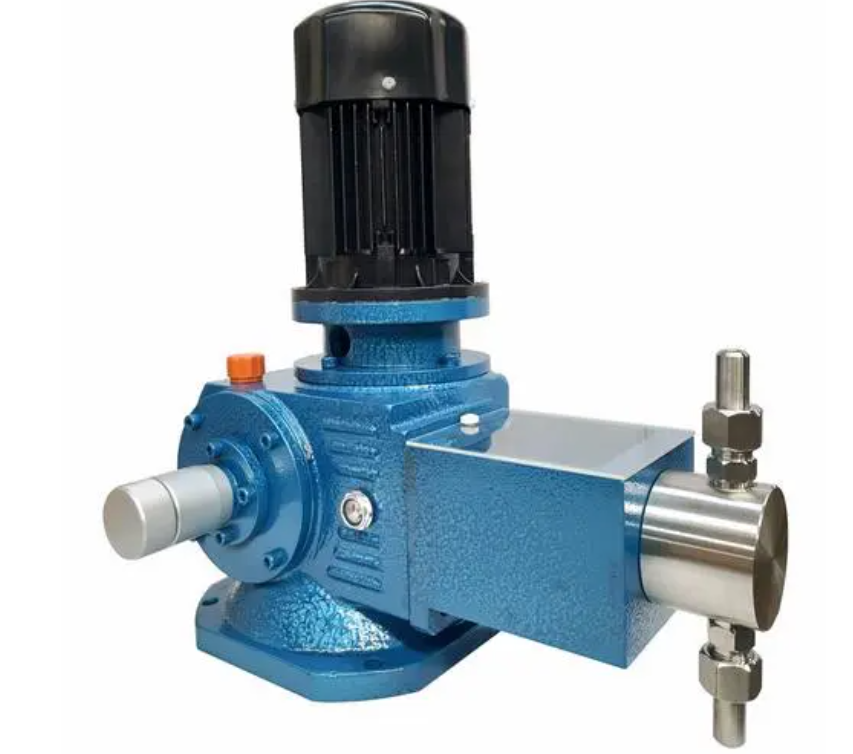

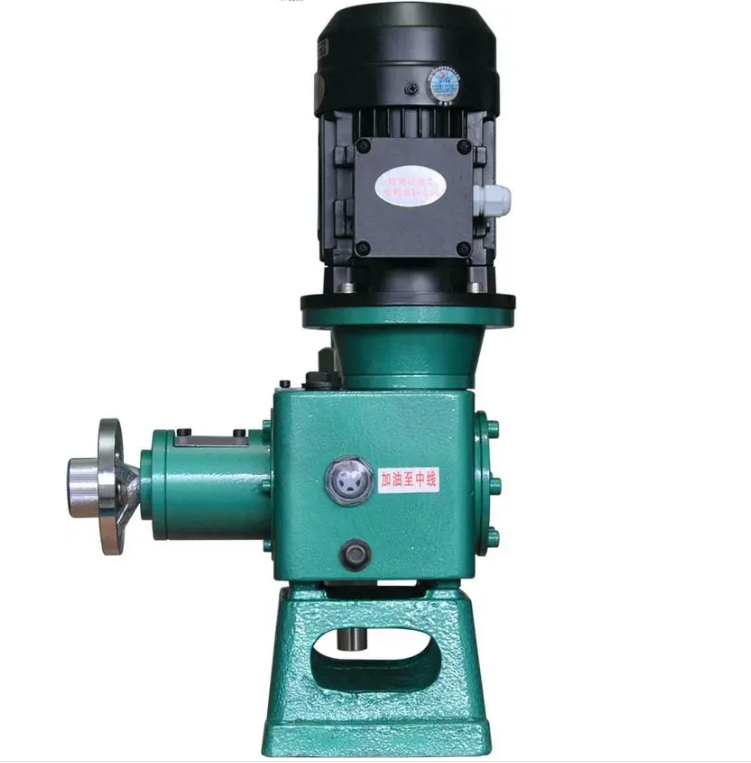

四、更多清晰多方位產(chan) 品圖片

五、J-X型柱塞式計量泵的工作原理

主要涉及以下幾個(ge) 步驟：

1、吸入階段：當電動機啟動後，驅動減速器帶動柱塞進行往複運動。在吸入階段，柱塞向後移動，擴大計量腔室體(ti) 積。同時，在液壓係統的作用下，進口閥門打開，形成負壓區域。該負壓使得介質從(cong) 儲(chu) 存容器或管道中被吸入計量腔室。

2、封閉階段：當吸入過程結束後，進口閥門關(guan) 閉，並且柱塞開始向前移動。這會(hui) 減小計量腔室的體(ti) 積，同時將介質封閉在其中。

3、排出階段：隨著柱塞繼續向前移動，增加了計量腔室的壓力。此時出口閥門打開，並且液壓係統對介質施加一定的推力。這導致介質被排出到目標位置或管道中。

4、循環重複：完成一次排出後，柱塞重新開始向後移動，並重新進行吸入、封閉和排出的循環過程。

通過以上步驟不斷重複執行，在電機驅動下實現精確的流體(ti) 計量和輸送。J-X型柱塞式計量泵的工作原理可通過液壓係統的控製來實現不同流量和壓力的調節。
