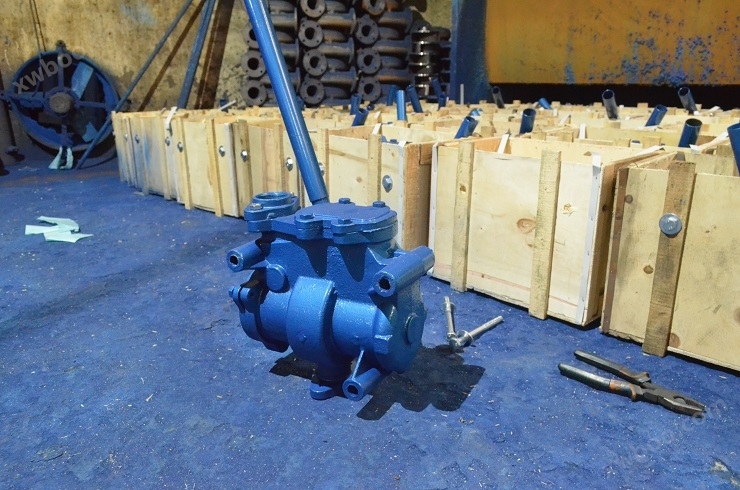

簡要描述：S、SH-25、38型手搖泵適用於(yu) 抽吸清水、汽油、煤油及對鐵和銅等無腐蝕性之液體(ti) ，不適用於(yu) 含有纖維或其它固體(ti) 顆粒之液體(ti) 。抽吸液體(ti) 之溫度在60℃以下(係指皮碗式泵)。其性能範圍；流量為(wei) 15-59升/分，最大揚程為(wei) 30米。
產品型號：S、SH-25、38型廠商性質：生產廠家更新時間：2024-11-05訪 問 量：1601
產(chan) 品分類
Product Category相關(guan) 文章
Related Articles詳細介紹
一、 產(chan) 品概述
本型手搖泵適用於(yu) 抽吸清水、汽油、煤油及對鐵和銅等無腐蝕性之液體(ti) ，不適用於(yu) 含有纖維或其它固體(ti) 顆粒之液體(ti) 。抽吸液體(ti) 之溫度在60℃以下(係指皮碗式泵)。其性能範圍；流量為(wei) 15-59升/分，最大揚程為(wei) 30米。
本型手搖泵結構緊湊，式樣大方美觀，使用方便可靠，隻需1-2人用手往複搖動搖手柄即可工作。可供工礦、企業(ye) 、學校、車輛、船舶等單位使用。
目前所製造的本型泵有：S-25、S-38及SH-25、SH-38等四種。
泵型號的意義(yi) ：如S-38、SH-38
S-為(wei) 皮碗式，適用於(yu) 吸送清水
SH-為(wei) 活塞式，適用於(yu) 吸送油類液體(ti)
38-為(wei) 泵之吸入及吐出口直徑單位毫米

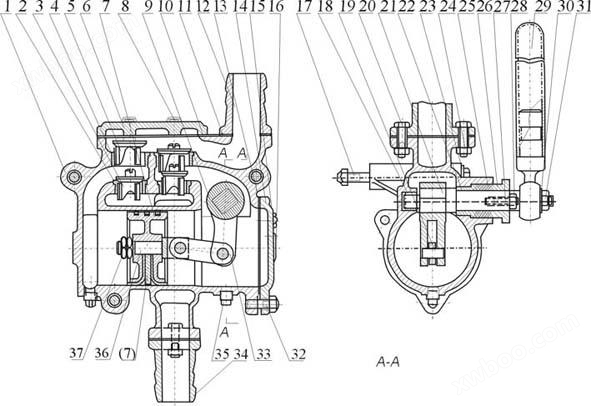

二、結構示意圖

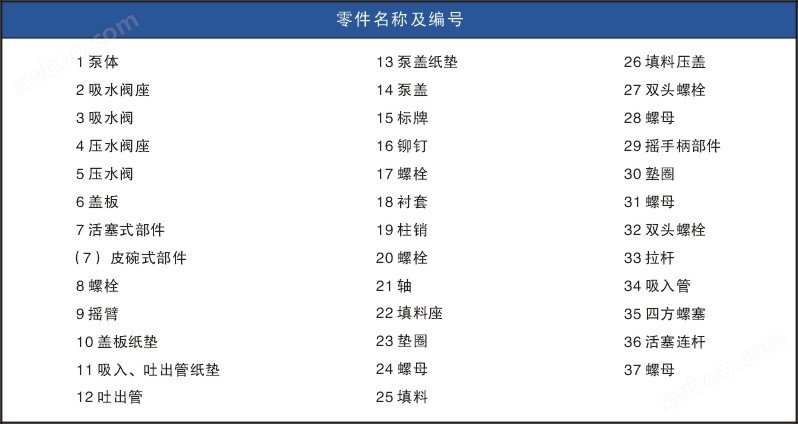

三、零件名稱及編號
四、結構說明
本型泵的結構原理是，當用手往複搖動搖手柄(29)時，通過軸(21)、搖臂(9)、
連杆(36)等傳(chuan) 動機構，使活塞(7)作往複運動。如圖所示，當活塞向左移動時，右端的泵缸體(ti) 積逐漸擴大，形成真空，液體(ti) 從(cong) 吸水管(34)經過鑄在泵體(ti) 旁邊的吸入流道頂開吸水閥進入缸體(ti) 右端。在同一時間裏，缸體(ti) 左側(ce) 由於(yu) 活塞的壓縮，使壓水閥(5)頂開，液體(ti) 經吐出管(11)排出。若活塞的運動方向返回向右時，則泵缸左側(ce) 吸入液體(ti) ，泵缸右側(ce) 排出液體(ti) ，這樣往複不歇地把液體(ti) 吸入排出。形成泵的工作。泵的壓水閥向上行程由蓋板(6)限止，吸水閥向上行程由壓水閥限止。蓋板與(yu) 泵體(ti) 用螺栓(8)緊固，活塞行程由泵蓋(14)和泵體(ti) 限止。
為(wei) 了安裝在牆上或其它基礎上，泵體(ti) 有三個(ge) 螺栓孔。

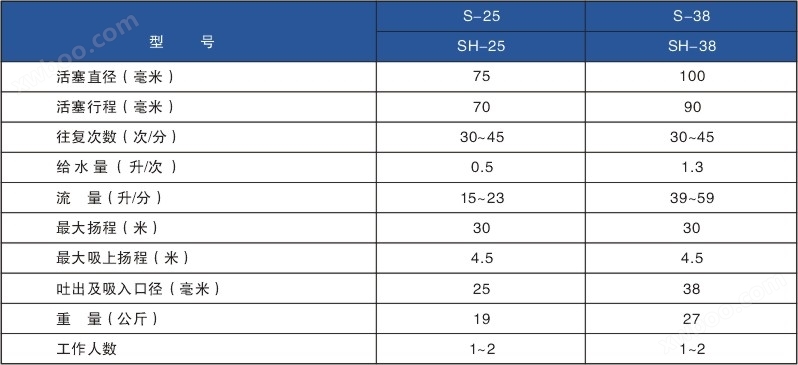

五、主要性能規範
六、檢修內(nei) 容
1、調換活塞環及皮碗
①所使用的手搖泵為(wei) 活塞式時；先將泵蓋拆除，拆下活塞環，倘發現磨損過多，
則掉換活塞環，倘活塞環彈性降低，不能與(yu) 水泵體(ti) 壁貼牢而間隙過大，則亦必須掉換活塞環，檢查活塞環是否與(yu) 汽缸壁服貼，
可用漏光或漏水試驗測定。
②所使用的手搖泵為(wei) 皮碗式時，將泵蓋拆掉，看皮碗是否有所損壞，因為(wei) 皮碗是用牛皮做成的，在使用一個(ge) 時期很可能磨損，破裂，
因此須換新的皮碗。
2、檢查吸壓水閥

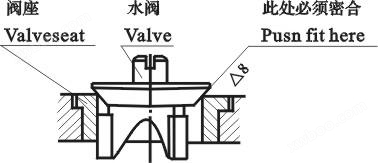

每台水搖泵有四隻水閥，即吸水閥及壓水閥各二隻，都裝在泵體(ti) 上，隻要拆除蓋板螺母，就可取出（參看水閥示圖）。
檢查水閥的關(guan) 鍵問題，須檢查閥與(yu) 閥座是否密合，即使用一段時間後，可能已被磨損腐蝕不平，
而造成漏水，因此在檢修時須將閥拆開檢查，倘已發現不平，則須用研磨砂研磨，閥與(yu) 閥座接合處光潔度為(wei) △8。

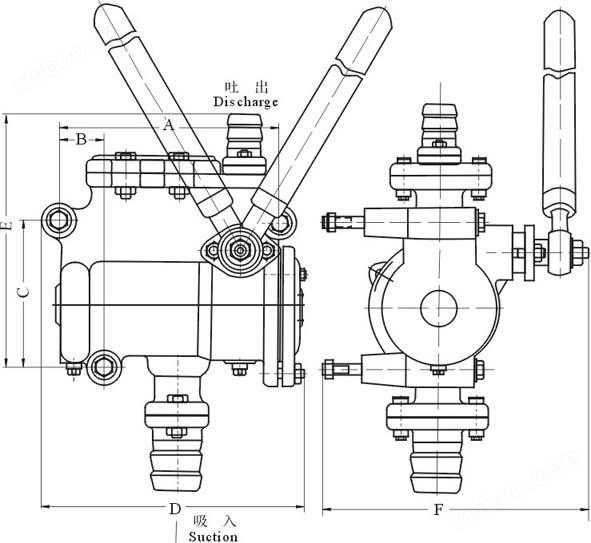

七、安裝示意圖

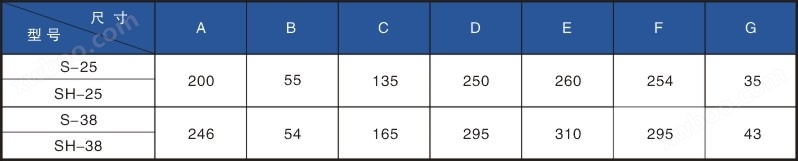

八、外形安裝尺寸表
