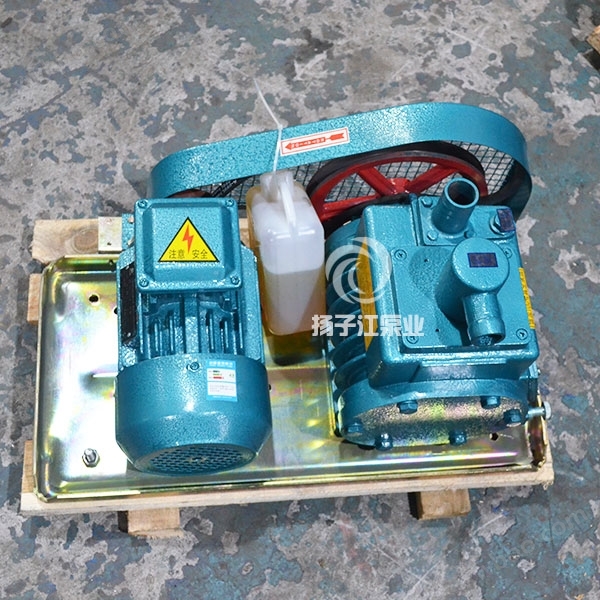

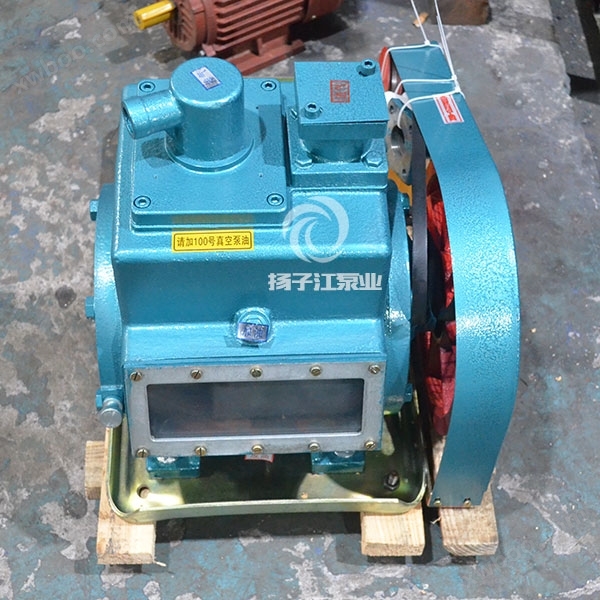

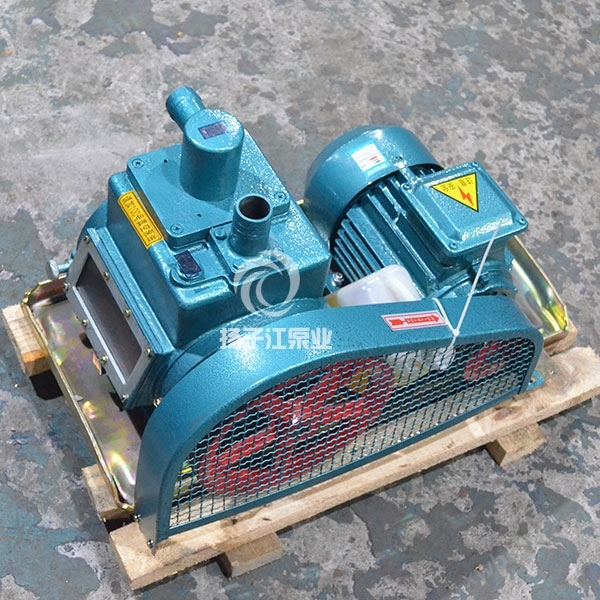

2X型防爆雙級旋片式真空泵

2X旋片式真空泵用途及使用範圍

        2X型真空泵為(wei) 雙級結構，它的工作性能由高壓級與(yu) 低壓級二部分組成，它的吸入口與(yu) 真空容器或真空設備連接，在運轉時容器內(nei) 的氣體(ti) 將大量吸入與(yu) 排出。當設備獲得真空時，高壓級排氣閥片將封閉，高壓級吸入的氣體(ti) 將轉送到第二級，並經第二級吸入與(yu) 排出，這樣真空設備可獲得一定的真空。該泵的技術參數6×10-2pa。根據用戶使用情況，可配備真空增壓泵，將該泵做為(wei) 前級泵，由於(yu) 增壓泵的抽氣力加強，前級泵連續抽除，能使你的設備獲得更高的真空。該泵適用於(yu) 冶金、化工、電光源真空、真空鍍膜、食品包裝、醫藥、吸塑、電子、幹燥等領域使用。

     1、2X型真空泵是抽除氣體(ti) 的基本設備之一，它可單獨使用，也可與(yu) 增壓泵、擴散泵、分子泵等超高真空泵連接在一起作為(wei) 前級泵使用，廣泛用於(yu) 電子器件製造、真空幹燥、過濾、浸漬、塗膜、焊接、冶煉及實驗室裝備等。

    2、2X型真空泵在環境溫度5℃～40℃範圍內(nei) ，進氣口壓強小於(yu) 10托的條件下，允許長期運轉，被抽氣體(ti) 相對溫度大於(yu) 90％時，應開氣鎮閥。

    3、2X型真空泵進氣口連續敝通大氣運轉不得超過3分鍾．

    4、2X型真空泵不適用於(yu) 抽除對金屬有腐蝕的、對泵油起化學反應的、含有顆粒塵埃的氣體(ti) ，以及含氧過高的、爆炸性的、有毒的氣體(ti) 。

2X旋片式真空泵操作須知

    1、查看油位。油位應在油標中心，油位過低，對排氣閥不能密封，影響真空度；油位過高，會(hui) 引起起動時噴油。運轉前，先將三角帶脫下，將電機轉向校正後，再起動，以免噴油。運轉時，油位略有升高，屬正常現象。油量不足時，采用l號真空泵油，從(cong) 加油孔加入。油需經過濾，以免雜物進入，堵塞油孔。

    2、2X型真空泵泵口如裝接電磁閥，應與(yu) 泵同時動作．

    3、2X型真空泵開始起動時，應先點動起動按鈕一、二次，以使泵腔內(nei) 的油壓至油箱內(nei) ，然後再正式起動運轉。

    4、環境溫度較高時，油溫升高，粘度下降，飽和蒸汽增大，會(hui) 引起極限真空下降，應加強通風散熱。

    5、檢查泵的極限真空，應采用壓縮式水銀真空計。真空計應與(yu) 泵口直接接通，運轉30分鍾內(nei) ，將達到極限真空。

    6、2X型真空泵停泵前應先關(guan) 閉吸氣口處閥門，與(yu) 真空係統隔絕，然後停泵。

    7、帶有氣鎮閥的泵如在抽吸氣體(ti) 中含有較多的可凝性蒸汽時，要打開氣鎮閥

2X旋片式真空泵技術參數

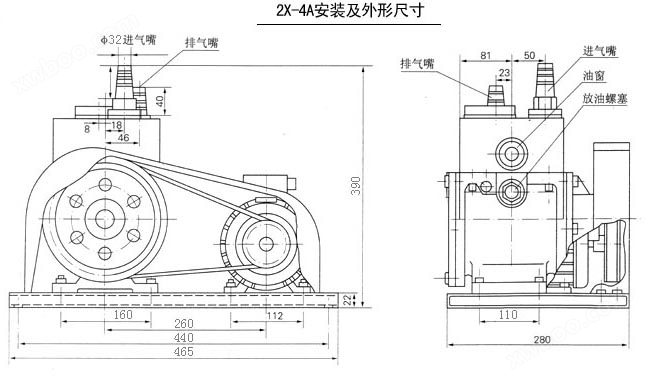

安裝尺寸結構圖

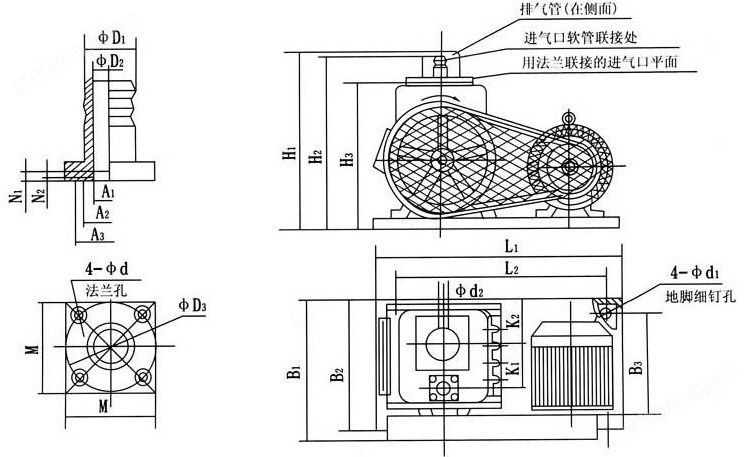

安裝尺寸

2X旋片式真空泵安裝方法

    1、拆箱後小心取出旋片真空泵體(ti) 、備附件及說明書(shu) 並保管好作日後備用。除去填充物，擦淨泵的表麵灰塵、垢。按裝箱單清點數目。

    2、旋片式真空泵安裝在環境清潔、通氣良好，光線充足符合第4條要求的室內(nei) 。根據使用情況泵應安裝在有一定寬裕的場地，以便於(yu) 操作維護。旋片真空泵的外形尺寸見。可以放置在堅實平坦的地麵上，不需特別的地基，如需固定可另加螺釘與(yu) 基礎固牢，地腳螺釘尺寸見。旋片真空泵如靠近精密儀(yi) 表使用時，應考慮增加防震裝置。

    3、將被抽容器用真空軟管或法蘭(lan) 與(yu) 旋片真空泵相聯結，如用法蘭(lan) 聯接時，法蘭(lan) 上應有橡膠圈槽，形式及尺寸見上圖聯接被抽容器的管徑不應小於(yu) 泵進氣口直徑，管通宜短，接頭宜少，否則影響抽速，管道和接頭的漏氣量應小。被抽容器的氣體(ti) 量應與(yu) 泵的抽速相適應。在泵與(yu) 被抽容器之間建議裝上一個(ge) 真空閥，以便控製氣體(ti) 流量。對於(yu) 泵並建議裝上一個(ge) 放氣閥（或電磁閥）以便停車時對泵放氣,能防止返油以及容易起動。

    4、按照電機標牌所示電壓和接線方式接上電源，並建議采用保險裝置以免超載，判明電機旋轉方向，應與(yu) 旋片真空泵上箭頭方向一致。取下排氣塞裝上排氣罩，或將排所嘴上的套子取下。旋片真空泵需冷卻者接上水源。

    5、如必須使旋片式真空泵抽除有毒的及腐蝕黑色金屬的氣體(ti) 、對真空油起化學變化的氣體(ti) 、及超過常溫和有塵埃的氣體(ti) 時，應在進氣管道上加裝中和、冷卻、過濾等有關(guan) 裝置配合使用，否則將影響旋片真空泵使用性能和壽命。抽除對人體(ti) 有害的氣體(ti) 時，應安上相應的管道，將排出氣體(ti) 引至室外遠離工區進行處理。

    注：安裝時應小心，防止鐵屑、汙物、塵埃等落入旋片真空泵內(nei) .

2X型旋片式真空泵使用說明

    1、旋片式真空泵運轉注意事項：

    （1）斷續起動1—2次，觀察在運轉中有無異常聲響及特殊的震動，無問題方可邊續運轉。

    （2）注意油麵應在視鏡的兩(liang) 條油標線之間，油量多了會(hui) 引起起動困難、返油、噴油等不良現象，少了則影響真空度。油量不足時應通過加油孔加油。注意久停的泵油麵要下降，將泵連續運轉幾轉後，油麵才會(hui) 上升。

    （3）打開冷卻水

    （4）打開泵進氣嘴上的閥門，打開的大小視具體(ti) 情況而定。

    2、對初次安裝好的旋片真空泵，應先做一次試車運轉，此時泵應無安裝不當的振動及無特殊衝(chong) 擊聲響，電機不應超負荷，油溫和極限真空度應符合技術規格。

    3、停旋片真空泵時應先關(guan) 斷進氣嘴上的閥門，裝有放氣閥者對泵放氣，再截斷電源，再停水源。

    4、旋片真空泵使用中注意事項：

    （1）經常注意油位。

    （2）泵起動後再緩慢打開閥門。

    （3）經常注意泵運轉是否正常，有無特殊聲響，電機是否超負荷運轉。

    （4）注意冷卻水是否中斷。

    （5）注意泵溫升不超過40℃

    （6）如停車後旋片式真空泵溫要下降到5℃以下時，泵內(nei) 冷水必須除淨。

2X型旋片式真空泵維護保養(yang)

    1、旋片式真空泵在工作中除了注意第15條事項外，尚須注意下列事項：

    （1）旋片式真空泵須經常保持清潔，泵上不得放置其他物件。

    （2）注意皮帶鬆緊是否適當，第半年年調整一次。

    （3）管道接頭是否漏氣，及時杜絕。

    2、旋片式真空泵連續工作三月至半年之後，就應換油一次，在濕度較大的地區，在潮濕季節工作的泵，或被抽氣體(ti) 汙染很大的，應根據具體(ti) 情況酌情縮短換油時間。

    換油事項如下：

    （1）將旋片式真空泵拆除真空係統，把底盤電機一端墊高些，打開放油塞放油，轉動真空泵、捂住排氣口，使腔內(nei) 汙油全部從(cong) 放油口放出，再從(cong) 進氣口處加入新油100—500ml持續轉動5—10轉以上對，內(nei) 部進行清洗，照此操作3—5次，特汙油放清後，再裝上放油塞，將泵放平，從(cong) 進氣口及加油孔分別加入新油，換油即告完畢。

    （2）換油時不宜長久開動電機，以免使排氣閥片跳動過於(yu) 劇烈和疲勞。

    （3）嚴(yan) 禁用煤油、汽油、酒精等對泵作非拆卸的清洗。

    注：旋片式真空泵換油好的油溫升高後進行。

    3、如停旋片真空泵時間較長，應取下排氣罩放上排氣塞，封閉進氣口，放淨積水。

2X型旋片式真空泵使故障原因及消除方法

旋片式真空泵一般故障的排除

    1、旋片式真空泵真空度不高：

    （1）泵溫太高：

    （2）如被抽氣體(ti) 溫度高，則應先將氣體(ti) 冷卻後再進入旋片真空泵內(nei) 。B、如吸入硬物缸內(nei) 磨損，應修複更換。

    （3）如泵的冷卻水不夠，應打開或加大冷卻水。D、如裝配不當，造成單麵磨損，應檢查再裝。

    （4）油位過低未到視鏡油線位置，應加夠油量。

    （5）摻氣閥未關(guan) 嚴(yan) 漏氣，應關(guan) 嚴(yan) 。

    （6）油質變壞，更換新油。

    （7）旋片真空泵漏大氣多是由於(yu) 泵的端麵油封不良所致，這時應打開排氣蓋，檢查B處油池是否缺油，如無油應從(cong) 加油孔處加油，使油池B處積滿油.

    （8）轉片彈簧折斷，應拆下更換。

    （9）閥門片損壞，應更換。

    （10）前端板上油密封裏的密封圈損壞或橡膠變質，應更換。

    （11）旋片真空泵使用時間長，磨損大、間隙增大，應修複或更換受損零件。

    （12）進氣處過濾網堵塞，取下清洗。

    2、旋片式真空泵電機超負荷運轉：

    （1）旋片真空泵溫太高，照20條（1）款（1）項處理。

    （2）吸入鐵屑或其它機械物質造成單麵磨損，應予修複或更換磨損零件。

    （3）裝配不當，造成單麵磨損或咬毛，應修理重新裝配。

    3、旋片式真空泵其它：

    （1）軸端漏油，密封圈磨損或裝配不正確，應更換或重裝。

    （2）開車噴油，油位太高，應放出多餘(yu) 的油，或各擋油裝置已壞，應重新調整或修理。

    （3）端麵漏油，因前後端麵碰傷(shang) 不平，端板未擰緊，應將端麵修平擰緊。

維修方法

    1、將旋片式真空泵拆離真空係統，放油先拆低真空端（見圖3），取下後端板後，再取低真空轉子及鍵，然後將前端板拆下，取出真空轉子及轉片、彈簧等，取下視鏡、排氣閥門、排氣蓋，用汽油或者用酒精徹底清洗全部零件。拆時應注意每個(ge) 零件的部位，方向及組合鬆緊，拆下的零件應分開放置， 不允許混在一起，互相磨傷(shang) 。檢查全部零部件，看有無磨損或拉毛，打爛等不良現象，按情況進行修理或更換。特別注意前後端板發現有較大程度的擦傷(shang) ，說明裝配時轉子與(yu) 中隔板不垂直，應予調整定位銷釘，如太嚴(yan) 重時應予修理或更換。旋片式真空泵檢查間隙：分別將高轉子放入高真空室，低轉子放入低真空室，用刀口尺及厚薄規檢查間隙，兩(liang) 端的間隙應基本相等。

    2、裝配前應清洗幹淨並烘幹，按圖4進行裝配，先裝高真空端，將彈簧轉片托起裝入高轉子內(nei) ，然後放進高真空室，裝上前端板，再裝定位銷釘，均勻擰緊螺釘，裝配後應保證轉動靈活輕鬆 ，均勻一致。然後再裝低真空轉子及後端蓋，低轉片的槽應向後端板一邊。再裝排氣門，排氣閥片應貼緊閥板坐，再裝其它零件。

    3、裝配時應注意，凡轉動部位應先打上真空油，注意清潔，嚴(yan) 禁鐵屑泥砂塵埃等落入泵內(nei) ，定位銷釘要接觸良好，裝好的旋片式真空泵應轉動輕鬆，無轉重不均，並沒有阻滯現象。總裝完後，分別從(cong) 進氣嘴及加油孔加油，旋片式真空泵裝油在視鏡橫線處為(wei) 止，再試車。
