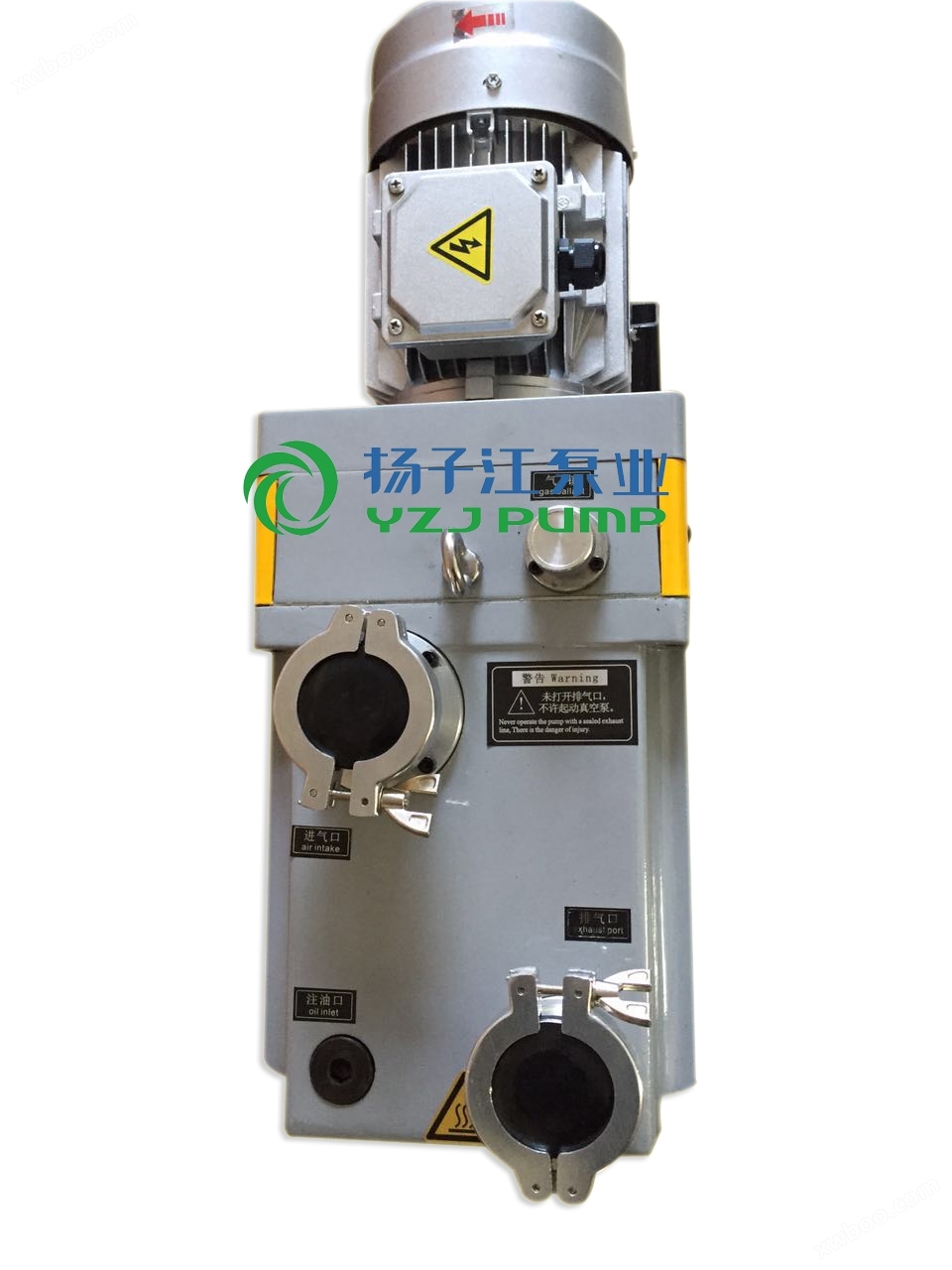

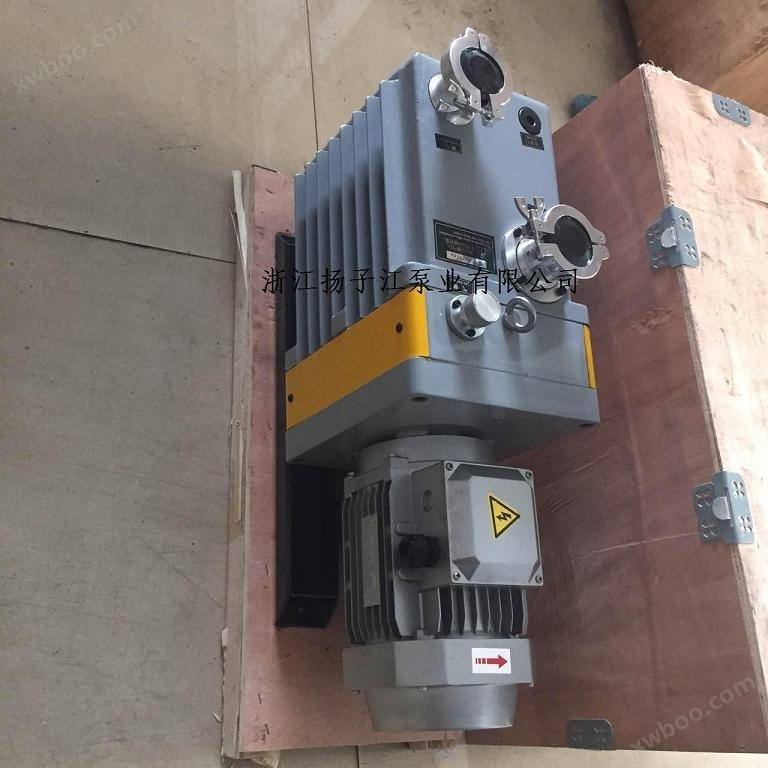

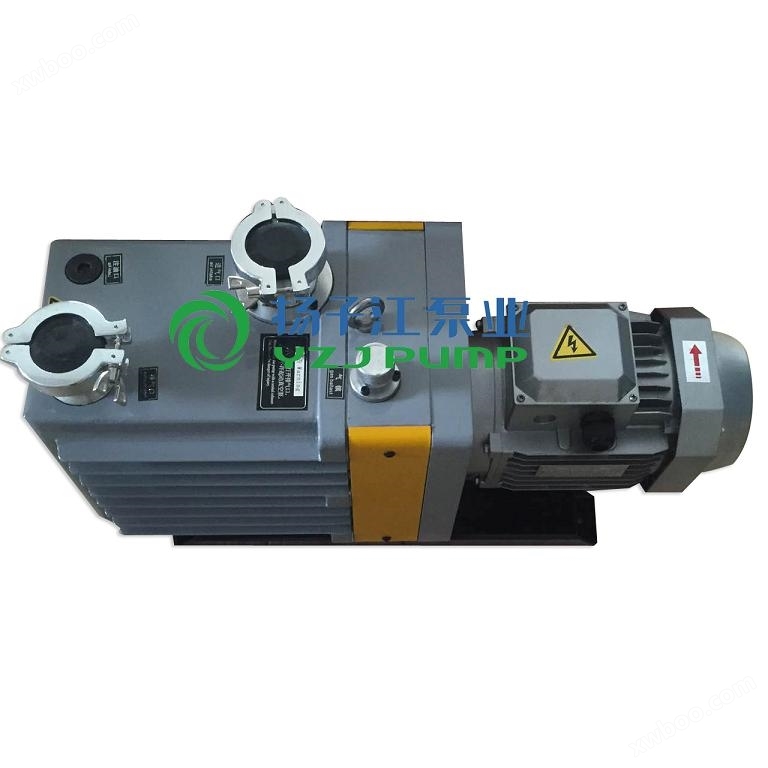

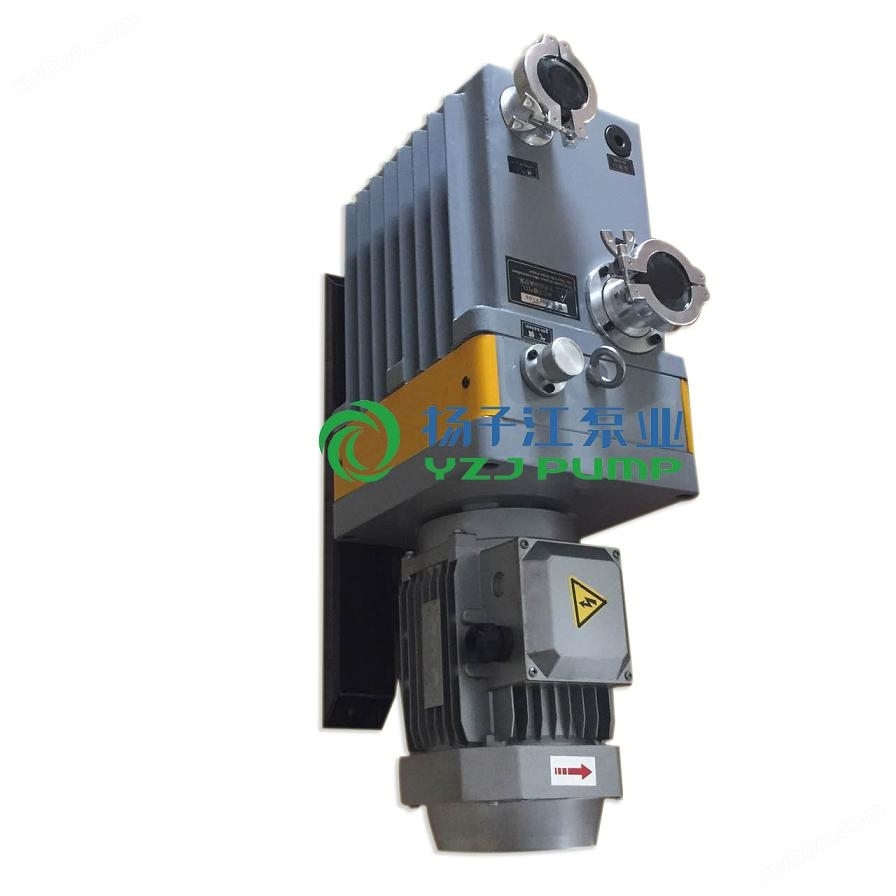

2XZ係列雙級旋片式真空泵

2XZ型旋片式真空泵用途及使用範圍

1.2XZ型旋片式真空泵是用來對密封容器抽除氣體(ti) 的基本設備之一。它可單獨作用，也可作為(wei) 增壓泵、擴散泵、分子泵等的前級泵，維持泵，鈦泵的預抽泵用。可用於(yu) 電真空器件製造、保溫瓶製造、真空焊接、印刷、吸塑、製冷設備修理以及儀(yi) 器儀(yi) 表配套等。因為(wei) 它具有體(ti) 積小、質量輕、操聲低等優(you) 點，所以更適宜於(yu) 實驗室裏使用。

2.在環境溫度540範圍內(nei) ，進氣口壓強小於(yu) 1.3X103帕的條件下允許長期連續運轉，被抽氣體(ti) 相對濕度大於(yu) 90%時，應開氣鎮閥。

3.進氣口連續暢通大氣運轉不得超過一分種。

4.不適用於(yu) 抽除對金屬有腐蝕的，對泵油起化學反應的，含有顆粒塵埃的氣體(ti) ，以及含氧過高的，有爆炸性的，有毒的氣體(ti) 。

2XZ型旋片式真空泵操作須知

1．查看油位，以停泵時注油至油標中心為(wei) 宜。過低對排氣閥不能起油封作用，影響真空度。過高，可能會(hui) 引起通大氣起動時噴油。運轉時，油位有所升高，屬正常現象。油采用規定牌號的清潔真空泵油，從(cong) 加油孔加入。加油畢後，應旋一上螺塞。油宜經過濾，以免雜物進入，堵塞油孔。

2．2XZ型旋片式真空泵可在通大氣或任何真空度下一次起動。泵口如裝接電磁閥，應與(yu) 泵同時動作。

3．環境溫度過高時，油的溫度升高，粘度下降，飽和蒸汽壓會(hui) 增大，會(hui) 引起極限真空有所下降，特別是用熱偶計測得的全壓強。如加強通風散熱，或改善泵油性能，極限真空可得到改善。

4．檢查2XZ型旋片式真空泵的極限真空以壓縮式水銀真空計為(wei) 準，如計經充分預抽校驗，泵溫達到穩定，泵口與(yu) 計直接接通，運轉30分鍾內(nei) ，將達到極限真空。總壓強計測得之值與(yu) 泵油和真空計、規管誤差有關(guan) ，有時誤差甚至可很大，隻能作參考。

5．如相對濕度較高，或被抽氣體(ti) 含較多可凝性蒸汽，接通被抽容器後，宜打開氣鎮閥，運轉20～40分鍾後關(guan) 閉氣鎮閥。停泵前，可開氣鎮閥空載運動30分鍾，以延長泵油壽命。

6．2XZ型旋片式真空泵用油選擇：泵油的粘度影響起動功率和泵的極限真空，粘度高時對真空度有利，起動功率則大一些。油在泵溫下的飽和蒸汽壓則會(hui) 影響泵的極限總壓強，越低越好。高速真空泵油和3#擴散泵油的粘度較1號真空泵油大，飽和蒸汽壓較1號真空泵油低，但3#擴散泵油價(jia) 格較高。具體(ti) 選什麽(me) 油，可根據上述介紹結合具體(ti) 使用要求來選擇。

(1)一般情況下，凡希望總壓強在6X10-2帕以上的應用上海產(chan) 的高速真空泵油。4升/秒以下小泵也可用1號真空油泵代，8升/秒以上直聯泵可用3#擴散泵油代。

(2)如果對真空度要求不高，且油的汙染更換頻繁，真空泵油供應困難，可采用50號機械油代替。

(3)如果環境溫度低，起動困難，極限真空要求不高，可采用粘度較上略低的真宅泵油或機械油

2XZ型旋片式真空泵性能參數

使用環境條件：

2XZ型旋片式真空泵維護和保養(yang) ：

1．保證2XZ型旋片式真空泵的清潔，防止雜物進入泵內(nei) 。

2．保持2XZ型旋片式真空泵油位。

3．存放下當水份或其它揮發性物質進入泵內(nei) 而影響極限真空時，可開氣鎮閥淨化之，觀察極限真空回升情況，數小時無效，應更換泵油，必要時可再次更換。換油方法：泵運轉約半小時，使油變稀，停泵從(cong) 放油孔放油，再敞開進氣口運轉10～20秒鍾，此間可從(cong) 吸氣口緩緩加入少量清潔泵油，以更換泵腔內(nei) 存油。如出來的油很髒，後者可重複進行。

4．2XZ型旋片式真空泵不可混入柴油、汽油等其它飽和蒸汽壓較大的油類，以免降低極限真空。拆洗泵內(nei) 零件時，一般用紗布擦拭即可以。妻金屬碎屑、砂泥或其它有害物質必須清洗時，可用汽油等擦洗，幹燥後方可裝配，切忌用汽油浸泡。

5．倘若因泵需拆開清洗或檢修，必須注意拆裝步驟，以免損壞機件。

2XZ型旋片式真空泵拆裝步驟

(一)、拆卸：

1．放油

2．鬆開進氣咀法蘭(lan) 螺釘，拔出進氣咀，鬆開氣鎮法蘭(lan) 螺釘，拔出氣鎮閥。

3．拆下油箱。

4．拆除止回閥開口銷，拆下止回閥葉輪。

5．拆除支座與(yu) 泵的連接螺釘，拆下泵部裝件，電機拆否視方便而定。

6．鬆開泵蓋螺釘，拆下泵蓋，拉出二轉子及旋片。拆下低級轉子時，麻先拆下開口銷。

(二)、2XZ型旋片式真空泵裝配

1．用紗布擦淨零件，防止回絲(si) 堵塞油孔，好用清洗液和刷子清洗。

2．把旋片裝入轉子槽內(nei) 後，把高級轉子裝入定子即泉身內(nei) ，裝L高級泵蓋、銷、螺釘、鍵、聯軸節，用手旋轉，應無泄阻和明顯輕重，裝時應使定子頂麵朝下，以借助重力使轉子貼近定子圓弧麵，此間隙好在0．0lmm。

3．低級轉子裝配方法同上。

4．裝上止回閥葉輪等止回零件，應使止回閥頭平麵對準進油咀油孔，按工作時的轉向旋轉轉子並用手輕輕反向擋住葉輪，油孔應時開時閉，調整閥頭平麵大開啟高度為(wei) O．8～1．2毫米，具體(ti) 可移動止回閥座、橡膠止回閥頭在閥杆孔中的位置來實現。簡便查法：麵對葉輪，使Φ3mm傳(chuan) 動銷處於(yu) 右手水平位置，順時針方向撥動葉輪，此時止回閥頭平麵的開啟高度近於(yu) 大，應為(wei) 0．8～1．2mm。轉子停止在任何位置，手從(cong) 葉輪上鬆開後，止回閥頭應自動落下關(guan) 閉油孔。

5．裝上2XZ型旋片式真空泵部的排氣閥、擋油板等零件。

6．把泵部、鍵、聯軸節、電機裝在支座上。

7．裝油箱。

8．插入進氣咀，氣鎮閥，裝上法蘭(lan) 固緊。

注意：裝配時磨擦麵塗上清潔真空泵油。住零件原裝配位置，可減少跑合時間。緊固件應無鬆動。

2XZ型旋片式真空泵的故障及其消除方法

1、2XZ型旋片式真空泵極限真空不高及其消除

（1）油位太低，有較大排氣聲，可加入清潔的真空泵油。

（2）泵油為(wei) 可凝性蒸汽所汙染，可開氣鎮淨化或更換新油。

（3）2XZ型旋片式真空泵口外接管道、容器、測試儀(yi) 表管道、接頭等漏氣。大漏時，有大排氣聲，排氣口有氣排出，應找出漏氣部位，進行消除。

（4）進氣咀或氣鎮閥橡膠密封圖裝配不當，損壞或老化，應調整或更換。

（5）2XZ型旋片式真空泵進油咀油孔堵塞，可撥出進油咀，疏通油孔。

（6）真空係統嚴(yan) 重汙染，包括容器、管道等，應予清洗。

（7）2XZ型旋片式真空泵旋片彈簧折斷，應予調換。

（8）旋片、泵身或泵蓋磨損，間隙過大，應進行檢查，修整或調換。

（9）泵溫過高，應改善通風和冷卻。如所抽氣體(ti) 溫度太高，應予先冷卻後再進入泵內(nei) 。

2、2XZ型旋片式真空泵噴油

（1）油位過高，可入出多餘(yu) 油量。

（2）減霧器中有泵油或雜物，應清除。

3、2XZ型旋片式真空泵漏油

（1）放油螺塞，油箱墊片或裝配不當，螺釘擰緊；

（2）油標未擰緊，有機玻璃過熱變形；

（3）2XZ型旋片式真空泵身部件與(yu) 支座的連接摯墊片未墊好；油封裝配不當或磨損；應予調整或更換。

4、2XZ型旋片式真空泵噪 音

（1）旋片彈簧折斷，可調換彈簧。

（2）有毛刺、髒物或變形，運轉發生障礙，應檢查修磨清洗。

（3）軸承磨損，零件磨損。應修整或更換。

（4）電機出毛病，應進行檢查。

5、2XZ型旋片式真空泵返油

（1）止回閥未關(guan) 好，停泵後，油位很快下降，可再開再停，觀察變化或拆開檢查。

（2）兩(liang) 泵蓋內(nei) 油封裝配不當或磨損，可進行調換。

（3）泵蓋或泵身平麵不平整，可進行修整。

（4）排氣閥片損壞 ，應進行調換。

注：檢查泵的極限真空，以壓縮式水銀真空計為(wei) 準。

2XZ型旋片式真空泵的注意事項

鄭重說明：違反上述規定操作使用所造成的人身傷(shang) 害以及財產(chan) 損失，本公司概不負責。

直聯式真空泵嚴(yan) 禁抽除易燃，易爆及有毒的氣體(ti) ；

直聯式真空泵不得抽除對金屬有腐蝕性及能與(yu) 泵油起化學反應的氣體(ti) ；

直聯式真空泵不得抽除含有顆粒塵埃及大量水蒸氣的的氣體(ti) ；

被抽氣體(ti) 的溫度不得超過80℃，使用環境溫度為(wei) 了-5℃-60℃；

直聯式真空泵不得作壓縮泵及輸送泵使用；

直聯式真空泵嚴(yan) 禁無油運轉；

泵運行時，嚴(yan) 禁堵塞排氣口；

①直聯式真空泵使用電壓為(wei) 192-248V，50Hz插座必須接地；

②拔下電源時，一定要握住插頭，切勿抓住電源線拉址；

③直聯式真空泵請勿將重物置於(yu) 電源線上，勿讓電源線受到到擠壓；

④直聯式真空泵請勿使用破損的插頭和插座；

⑤直聯式真空泵請勿用潮濕的手插拔電源插頭；

⑥直聯式真空泵在有煤氣泄露的地方切勿插拔電源插頭及按動開關(guan) 。

2XZ型旋片式真空泵的安裝

①2XZ型旋片式真空泵使用時，應水平放置於(yu) 幹燥、通風和清潔的場所，與(yu) 周邊距離大於(yu) 2cm，前後端不少於(yu) 5cm的空間距離，配套安裝於(yu) 設備上時，應保證風葉罩殼端的正常進風；

②配套機器上的安裝；拆除底板下的橡膠機腳，用ST4.2自攻螺釘連接，直聯式真空泵如有特殊的安裝要求，請與(yu) 本廠聯係；

③進氣口可根據進氣口的螺紋要求連接，也可用皮管插入；

④若直聯式真空泵所排出的氣體(ti) 對人體(ti) 健康或工作環境有影響，可在排氣口上接上管道引出工作場所或作環保處理；

⑤如有特殊需要，可在泵的進氣嘴安裝電磁閥；

⑥若抽除的氣體(ti) 含有大量水蒸氣、溫度過高及含有塵埃等，應在進氣口管道上加冷卻器、過濾器等相應的裝置，以免影響泵的正常使用。

2XZ型旋片式真空泵的處理故障

2XZ型旋片式真空泵的維修保養(yang)

①保持2XZ型旋片式真空泵的清潔，防止雜物進入泵內(nei) ；

②保持2XZ型旋片式真空泵油位、嚴(yan) 禁無油運行；

③注意觀察2XZ型旋片式真空泵油的清潔，若泵油變髒、混濁、進入水份或其它揮發性物質而影響極限真空時，應及時更換泵油。更換新油時，先開泵運轉30分鍾，使油變稀，停泵，從(cong) 放油孔放油，然後敞開進氣口運轉1-2分鍾，此間可從(cong) 進氣口加入少量清潔的泵油，以便更換泵腔內(nei) 的存油。反複幾次，確認2XZ型旋片式真空泵已清潔後，裝上放油螺塞，再從(cong) 加油孔注入清潔的泵油至油位線；

④長時間不使用時，應加蓋2XZ型旋片式真空泵好進、排氣帽，放置於(yu) 幹燥的場所，注意防潮、防鏽；

⑤若需要折裝檢修，一定要由對修泵有一定經驗的專(zhuan) 業(ye) 人員進行，亦可與(yu) 本公司取得聯係。

注：本使用說明書(shu) 對泵油的有關(guan) 條款不適用於(yu) 無油真空泵係列。

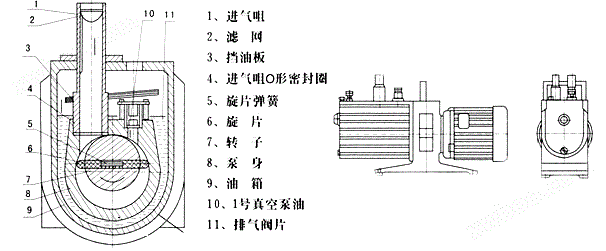

2XZ旋片式真空泵產(chan) 品結構說明
