簡要描述：SZB型真空泵是懸壁式水環真空泵，可供抽吸空氣或其它無腐蝕性，不溶於(yu) 水，不含固體(ti) 顆粒的氣體(ti) ，低吸入壓力為(wei) -0.086MPa。被廣泛用於(yu) 機械、石油、化工、製藥、食品等工業(ye) 及其它領域，特別適合寺做大型水泵引水用。
產品型號：SZB型廠商性質：生產廠家更新時間：2024-12-18訪 問 量：1170
產(chan) 品分類
Product Category相關(guan) 文章
Related Articles詳細介紹
SZB型水環式真空泵產(chan) 品概述
SZB型真空泵是懸壁式水環真空泵，可供抽吸空氣或其它無腐蝕性，不溶於(yu) 水，不含固體(ti) 顆粒的氣體(ti) ，低吸入壓力為(wei) -0.086MPa。被廣泛用於(yu) 機械、石油、化工、製藥、食品等工業(ye) 及其它領域，特別適合寺做大型水泵引水用。
SZB型水環式真空泵技術參數：
| 型號 |
抽氣量 (m3/min) | 極限真空(MPa) | 電機功率(kw) | 泵轉速(r/min) | 吸入口徑(mm) | 排出口徑(mm) | 供水量(L/min) |
泵重 (包括電機) (kg) | |
| 大氣量 |
吸入壓力 為-0.07MPa | ||||||||
| SZB-4 | 0.33 | 0.24(4L/S) | -0.086 | 1.5 | 1400 | G1" | G1" | 8 | 95 |
| SZB-8 | 0.64 | 0.48(8L/S) | -0.086 | 2.2 | 1420 | G1" | G1" | 10 | 105 |
注:
1、真空度從(cong) 40%到90%或壓力從(cong) 0.05MPa到0.15MPa的吸排氣量隨著供水量的大小 ，葉輪與(yu) 側(ce) 蓋的間隙大小而變化，葉輪與(yu) 側(ce) 蓋的間隙大小而變化，特別是流量較小時，如果調整不準確更容易引起偏小
2、表內(nei) 數值是在下列條件下得出：①水溫15℃； ②空氣20℃； ③氣體(ti) 相對溫度70%；④大氣壓力0.1013MPa
3、表內(nei) 性能偏差不超過5%

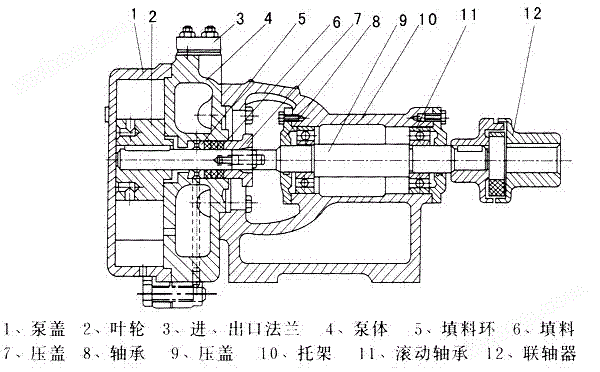

SZB型水環式真空泵結構圖

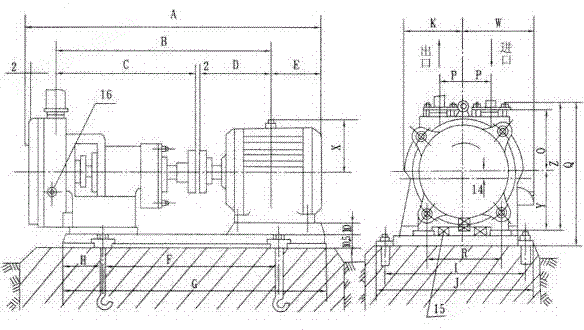

SZB型水環式真空泵安裝尺寸
型號 | A | B | C | D | E | F | G | H | I | J | K | Y | Z | W | R | Q | P | O | X | 配用電機 |
SZB-4 | 755 | 504.5 | 313 | 175.5 | 122 | 390 | 640 | 125 | 310 | 360 | 120 | 135 | 274 | 155 | 187 | 359 | 55 | 121 | 145 | Y90L-4-1.5KW |
SZB-8 | 780 | 523 | 313 | 208 | 139 | 393 | 660 | 133 | 345 | 385 | 120 | 135 | 274 | 155 | 187 | 369 | 55 | 121 | 145 | Y100L1-4-2.2KW |
SZB水環真空泵訂貨須知
一、①SZB水環真空泵產(chan) 品名稱與(yu) 型號②SZB水環真空泵口徑③SZB水環真空泵揚程（m）④SZB水環真空泵流量⑤SZB水環真空泵電機功率（KW）⑥SZB水環真空泵轉速（r/min）⑦SZB水環真空泵壓〔V〕⑧SZB水環真空泵吸程（m）⑨SZB水環真空泵是否帶附件以便我們(men) 的為(wei) 您正確選型。
二、若已經由設計單位選定我公司的SZB水環真空泵產(chan) 品型號，請按SZB水環真空泵型號直接向揚子江泵業(ye) 公司銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們(men) 揚子江泵業(ye) 的技術專(zhuan) 家為(wei) 您審核把關(guan) 。
