簡要描述：SZ係列水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性，不溶於(yu) 水，不含有固體(ti) 顆粒的氣體(ti) ，以便在密閉容器中形成真空和壓力。但吸入氣體(ti) 允許混有少量液體(ti) 它被廣泛運用於(yu) 機械、石油化工、製藥、食品、製糖工業(ye) 及電子領域。由於(yu) 在工作過程中，氣體(ti) 的壓縮是等溫的，所以在壓縮和抽吸易燃、易爆氣體(ti) 時，不易發生危險，所以其應用更加廣泛。
產品型號：SZ係列廠商性質：生產廠家更新時間：2024-11-18訪 問 量：1238
產(chan) 品分類
Product Category相關(guan) 文章
Related Articles詳細介紹
SZ係列水環式真空泵概述
SZ係列水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性，不溶於(yu) 水，不含有固體(ti) 顆粒的氣體(ti) ，以便在密閉容器中形成真空和壓力。但吸入氣體(ti) 允許混有少量液體(ti) 它被廣泛運用於(yu) 機械、石油化工、製藥、食品、製糖工業(ye) 及電子領域。 由於(yu) 在工作過程中，氣體(ti) 的壓縮是等溫的，所以在壓縮和抽吸易燃、易爆氣體(ti) 時，不易發生危險，所以其應用更加廣泛。
SZ係列水環式真空泵性能參數
| 型號 |
真空大吸氣量 (m3/min) |
壓縮機大排氣量 (m3/min) |
電機功率 (kw) | 轉速(r/min) | 水耗量(L/min) | 大真空度(%) | 大壓力(MPa) |
重量 （包括電機） Weight | |||||||||
當真空度為 |
當壓力為(MPa) | 真空泵 | 壓縮機 | ||||||||||||||
0% |
40% |
60% |
80% |
90% |
0 |
0.05 |
0.08 |
0.1 |
0.15 | ||||||||
| SZ-1 | 1.5 | 0.64 | 0.4 | 0.12 | - | 1.5 | 1 | - | - | - | 4 | 5.5 | 1440 | 10 | 84 | 0.10 | 310 |
| SZ-2 | 3.4 | 1.65 | 0.95 | 0.25 | - | 3.4 | 2.6 | 2 | 1.5 | - | 7.5 | 11 | 1440 | 30 | 87 | 0.14 | 380 |
| SZ-3 | 11.5 | 6.8 | 3.6 | 1.5 | 0.5 | 11.5 | 9.2 | 8.5 | 7.5 | 3.5 | 22 | 37 | 980 | 70 | 92 | 0.21 | 1300 |
| SZ-4 | 27 | 17.6 | 11 | 3 | 1 | 27 | 26 | 20 | 16 | 9.5 | 75 | 90 | 740 | 100 | 93 | 0.21 | 2000 |
注:
1、真空度從(cong) 40%到90%或壓力從(cong) 0.05MPa到0.15MPa的吸排氣量隨著供水量的大小 ，葉輪與(yu) 側(ce) 蓋的間隙大小而變化，葉輪與(yu) 側(ce) 蓋的間隙大小而變化，特別是流量較小時，如果調整不準確更容易引起偏小
2、表內(nei) 數值是在下列條件下得出：①水溫15℃； ②空氣20℃； ③氣體(ti) 相對溫度70%；④大氣壓力0.1013MPa
3、表內(nei) 性能偏差不超過5%
SZ係列水環式真空泵結構圖
| 1 | 葉輪 |
| a | 底腳 |
| 2 | 泵體 |
|
| ||
| 3 | 水環 | C | 進氣管 | ||
| 4 | 進氣管 | d | 吸氣孔 | ||
| 5 | 吸氣孔 | e | 橡皮閥 | ||
| 6 | 排氣孔 | f | 排氣管 | ||
| 7 | 排氣管 | g | 排氣孔 | ||
| u | 進水孔 |

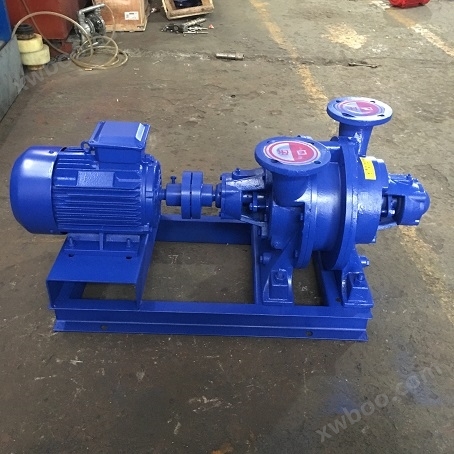

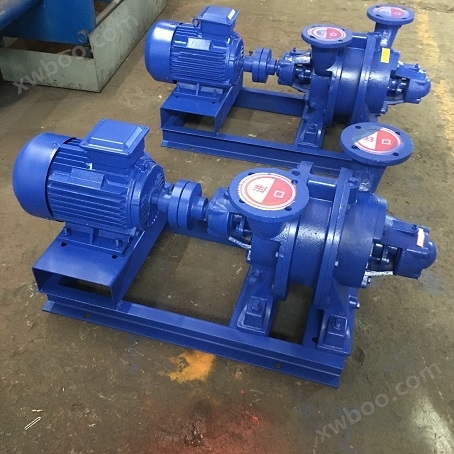

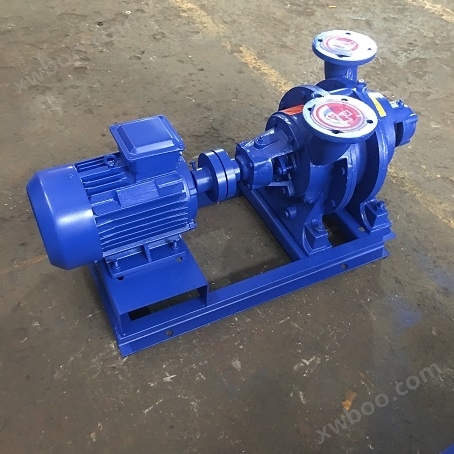

產(chan) 品實拍圖：
