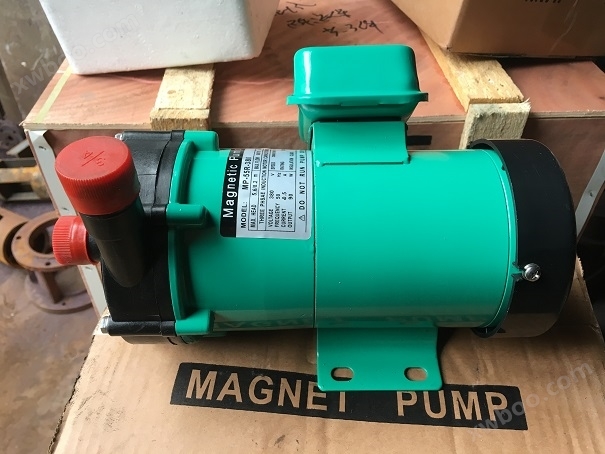

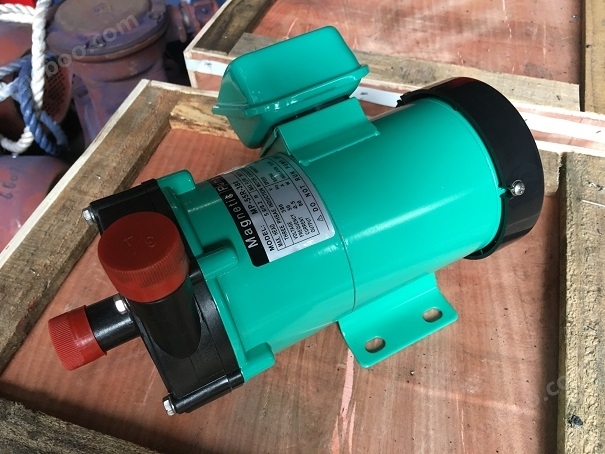

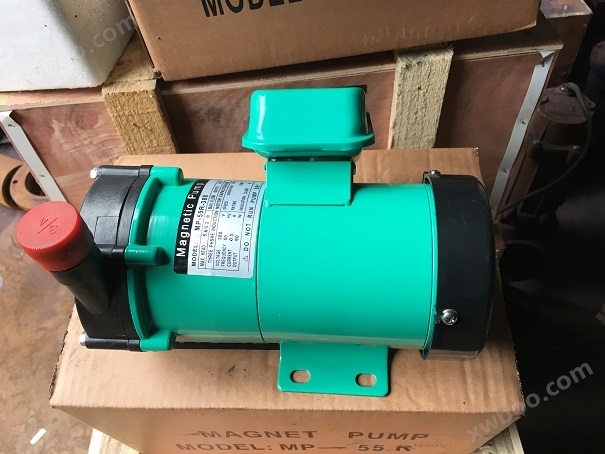

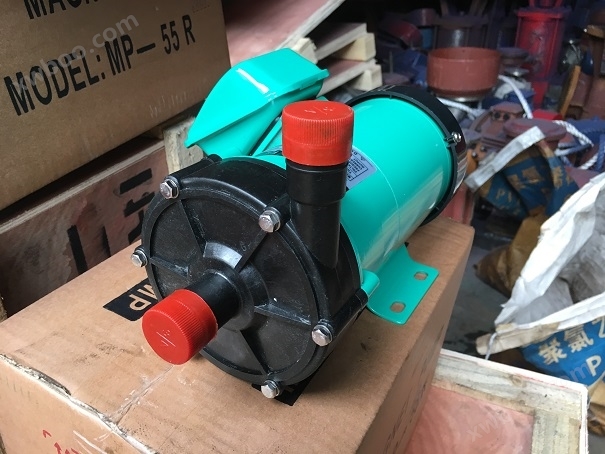

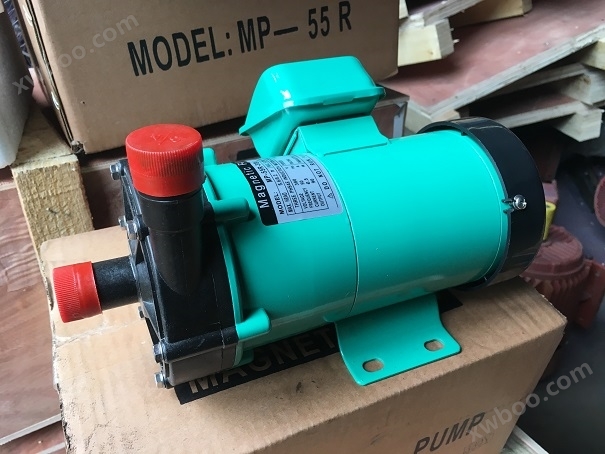

MP型磁力驅動循環泵

簡要描述：磁力驅動循環泵運轉是在連軸上和葉輪上分別裝配有磁性材料而互相吸引偶合，無需配以傳(chuan) 統機械軸封，因而是完全密封的。電動機轉動扭力是通過主動磁及從(cong) 動磁的引力帶動葉片工作運轉。

產品型號：
廠商性質：
更新時間：2024-11-05
訪問量：1188

說明書下載產品視頻產品谘詢

產(chan) 品分類

Product Category

相關(guan) 文章

詳細介紹

MP型磁力驅動循環泵概述

磁力驅動循環泵運轉是在連軸上和葉輪上分別裝配有磁性材料而互相吸引偶合，無需配以傳(chuan) 統機械軸封，因而是完全密封的。電動機轉動扭力是通過主動磁及從(cong) 動磁的引力帶動葉片工作運轉。現今慣用的磁力驅動泵極大的缺點是在缺液情況下絕對嚴(yan) 禁運轉否則整機將毀壞，給使用者增添不必要的麻煩和煩惱。"揚子江泵業(ye) "的磁力驅動泵則不必為(wei) 此擔心。它采選了一種特別設計的特配方陶瓷作軸承，具有極強的耐磨性和抗腐蝕性，使其先進性能和質量安全得以絕對的保證。驅動循環泵概用無軸封設計，完全避免了傳(chuan) 統機械軸封泵存在的液體(ti) 泄漏引起的腐蝕後汙染的缺陷，是工業(ye) 設備上理想的液體(ti) 輸送泵。　

MP型磁力驅動循環泵工作用途

化學工業(ye) ：碳酸鈉化工業(ye) （鹽酸、氫氟酸、二次化學品的生產(chan) ）；氟化物、化學肥料的生產(chan) ；氣體(ti) 吸收塔反應液體(ti) 循環；油脂提煉（硫酸）；廢酸類的回收及再生係統；化工廠和運輸車輛間的強酸類輸送。

藥劑業(ye) ：半導體(ti) 用的發光化學物（EL）、農(nong) 藥、醫藥、水處理化學劑的生產(chan)

電鍍業(ye) ：循環過濾各類電鍍液。

照片業(ye) ：即現照相係統；X-光片、黑白、彩色、立體(ti) 照片的衝(chong) 曬。

電器用具業(ye) ：電解質電容器的生產(chan) （鋁膜的浸蝕）；幹電池和蓄電池製造過程中輸送電解液；電路板的蝕刻；半導體(ti) 生產(chan) 過程中輸送高純度化學液。

金屬工業(ye) ：氧化鋁膜處理設備；線材拉伸、鋼鐵軋製中除油及酸洗；車輛噴漆前除油及酸洗處理；氧化鈦、稀土元素的生產(chan) 等。

礦業(ye) ：金屬熔煉（輸送及循環電解液）；廢液的洗滌處理。

食品工業(ye) ：葡萄糖酸的生產(chan) （鹽酸）；食油的提煉（硫酸）；罐裝水果工業(ye) （鹽酸）。

醫療：人造腎髒、心肺、超聲波清洗機及各種醫療設備。

水處理：清洗離子交換樹脂；純水生產(chan) 設備；海水淡化設備。

汙染控製：添加汙水處理化學藥劑到藥液缸；收集及輸送廢液；廢氣吸收設備（除臭裝置，排放廢氣前脫硫）。

其它：應用在銀回收、晶片製造、實驗工廠、製冷機、飲品機、生活鍋爐、熱交換器、太陽能係統、漂染、激光係統等領域及噴水池、魚池、觀賞魚缸循環使用。

MP型磁力驅動循環泵結構圖

部件
1、固定螺絲及墊圈
2、泵殼
3、泵軸
4、葉輪
5、被動磁鐵
6、密封圈
7、隔離套
8、主動磁鐵
9、電機

材料
不鏽鋼
增強聚丙烯
氧化鋁陶瓷
增強聚丙烯
鍶鐵氧體
氟橡膠
增強聚丙烯
鍶鐵氧體

MP型磁力驅動循環泵型號意義

MP型磁力驅動循環泵規格參數

型號	軟管接口式		螺紋接口式		大流量 (L/min）	高揚程(m）	標準輸出量		比重	馬達
型號	入口(mm）	出口(mm)	出入口(inch)	活管(mm)	50Hz/60Hz	50Hz/60Hz	流量(L/min）50Hz/60Hz	揚程(m) 50Hz/60Hz		輸出(w) 50Hz/60Hz	相
MP-6R	14	14	-	-	8/9	1/1.4	2.8/5	0.8	<1.2>	3	1
MP-6RZ	14	14	-	-	5.5/6	2.1/2.7	3.2/4.5	0.8	<1.1>	3	1
MP-10R	14	14	-	-	11/12	1.5/2.1	5/8	1	<1.1>	6	1
MP-10RN	14	14	-	-	11/12	1.5/2.1	5/8	1	<1.1>	6	1
MP-15R	16	16	-	-	16/19	2.7/3.4	8/12	1.5	<1.3>	10	1
MP-15RN	16	16	-	-	16/19	2.7/3.4	8/12	1.5	<1.3>	10	1
MP-15RM	-	-	3/4	13	16/19	2.4/3.4	8/12	1.5	<1.3>	10	1
MP-20R	18	18	-	-	27/32	3.1/4.3	17/22	2	<1.2>	20	1
MP-20RM	-	-	3/4	16	27/32	3.1/4.3	17/22	2	<1.2>	20	1
MP-20RX	26	26	-	-	46/52	1.8/2.5	30/40	1	<1.3>	20	1
MP-20RXM	-	-	1	20	46/52	1.8/2.5	30/40	1	<1.3>	20	1
MP-2RZ	18	18	-	-	10/11	4.6/6.9	7/10	4	<1.1>	20	1
MP-20RZM	-	-	3/4	13	10/11	4.6/6.9	7/10	4	<1.1>	20	1
MP-30R	20	20	-	-	33/38	3.8/5.4	16/25	2.5	<1.3>	45	1
MP-30RM	-	-	3/4	16	33/38	3.8/5.4	16/25	2.5	<1.3>	45	1
MP-30RX	26	26	-	-	62/72	2.9/4.1	32/46	2	<1.1>	45	1
MP-30RXM	-	-	1	20	62/72	2.9/4.1	32/46	2	<1.1>	45	1
MP-30RZ	18	18	-	-	15/17	8/11	10/14	6	<1.1>	45	1
MP-30RZM	-	-	3/4	13	15/17	8/11	10/14	6	<1.1>	45	1
MP-40R	20	20	-	-	45/52	4.6/6.5	22/34	4	<1.1>	65	1
MP-40RM	-	-	3/4	16	45/52	4.6/6.5	22/34	4	<1.1>	65	1
MP-40RX	26	26	-	-	75/85	3.3/4.7	47/65	2	<1.1>	65	1
MP-40RXM	-	-	1	20	75/85	3.3/4.7	47/65	2	<1.1>	65	1
MP-55R	26	26	-	-	60/70	5.6/8.2	30/45	4	<1.2>	90	1or3
MP-55RM	-	-	1	20	60/70	5.6/8.2	30/45	4	<1.2>	90	1or3
MP-55RZ	26	26	-	-	25/28	10/14	15/22	8	<1.1>	90	1or3
MP-55RZM	-	-	1	20	25/28	10/14	15/22	8	<1.1>	90	1or3
MP-70R	26	26	-	-	86/97	6.7/9.7	50/72	4	<1.1>	150/180	1or3
MP-70RM	-	-	1	20	86/97	6.7/9.7	50/72	4	<1.1>	150/180	1or3
MP-100R	26	26	-	-	120/130	8.6/11.6	60/70	7/9	<1.3>	250/265	1or3
MP-100RM	-	-	1	20	120/130	8.6/11.6	60/70	7/9	<1.3>	250/265	1or3
MP-100RX	-	-	11/4	32	170	9.0	100	5.0	<1.3>	250	1or3
MP-120R	-	-	11/2	36	220	10.5	140	6.0	<1.3>	370	1or3
MP-120RT	-	-	21/4	48	220	10.5	140	6.0	<1.3>	370	1or3
MPH-400CV5-D	-	-	11/2	36	260	12.5	150	8.5	<1.3>	370	3
MPH-401CV5-D	-	-	11/2	36	330	18	200	12	<1.3>	750	3
MPH-422CV5-D	-	-	2	11/2	300	21	200	18.5	<1.3>	1500	1or3
MPH-423CV5-D	-	-	2	11/2	360	22	300	20.5	<1.3>	2200	1or3
