MT-HTP型不鏽鋼高溫磁力泵

簡要描述：流量：3.2～100m3/h 揚程：15～80m 溫度：-45～350℃ 泵吸入口直徑：32～100mm 轉速：2850～2900r/min 功率：1.1～55kW

  • 產品型號：
  • 廠商性質：
  • 更新時間：2024-11-05
  • 訪  問  量：1238
MT-HTP型不鏽鋼高溫磁力泵

詳細介紹

MT-HTP型高溫磁力泵概述

      MT-HTP型高溫磁力傳(chuan) 動離心泵（簡稱高溫磁力泵）。高溫磁力泵主要特點是利用磁傳(chuan) 動器的外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用於(yu) 內(nei) 磁鋼上，使泵軸與(yu) 電動機同步旋轉，無接觸地傳(chuan) 遞扭矩。在泵軸的動力輸入端，由於(yu) 液體(ti) 被封閉在靜止的隔離套內(nei) ，沒有動密封，因而杜絕了石油化工行業(ye) 中免不了的跑、冒、滴、漏現象，完全無泄漏。此種類型的磁力泵適用於(yu) 輸送有毒、有害、易燃、易爆和貴重液體(ti) 介質，是創建無泄漏、無汙染文明車間、文明工廠的理想用泵。

MT-HTP型高溫磁力泵適用範圍

MT-HTP磁力泵適用於(yu) 石油、化工、製藥、電鍍、環保、食品、影視洗印、水處理、國防等行業(ye) 。是輸送易燃、易爆、易揮發、有毒、貴重和各種腐蝕性液體(ti) 的理想設備。

MT-HTP型高溫磁力泵工作條件

MT-HTP係列磁力泵，其過流部件材質以Ⅱ類和Ⅲ類金屬材質為(wei) 主，也可以帶非金屬襯裏或熱固體(ti) 性塑料，這類泵統稱金屬磁力泵，適用於(yu) 輸送液體(ti) 的吸入壓力必須大於(yu) 其汽化壓力0.1MPa,大出口壓力4.0MPa,溫度不超過350℃，密度不大於(yu) 1600kg/m3,粘度不大於(yu) 30×10-6m2/S的不含鐵磁性質顆粒和纖維的液體(ti) 。

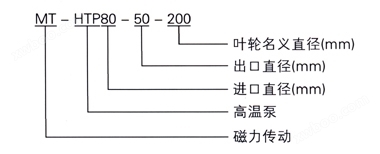

MT-HTP型高溫磁力泵型號意義

MT-HTP型高溫磁力泵性能範圍（按額定點性能）

流量：3.2～100m3/h

揚程：15～80m

溫度：-45～350℃

泵吸入口直徑：32～100mm

轉速：2850～2900r/min

功率：1.1～55kW

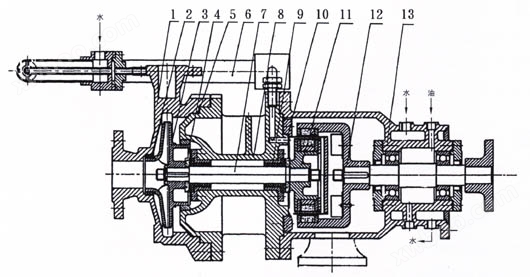

MT-HTP型高溫磁力泵結構圖

序號 零件名稱 材料 序號 零件名稱 材料
1 泵體 不鏽鋼ZGCr18Ni9 8 軸承體 不鏽鋼ZG1Cr18Ni9
2 扣環 不鏽鋼1Cr18Ni9Ti 9 軸承 碳石墨M120P
3 葉輪 不鏽鋼ZG1Cr18Ni9 10 隔離套 不鏽鋼1Cr18Ni9Ti
4 止推環 硬質合金YG8 11 內磁鋼總成 釤鈷磁鋼組合件
5 密封圈 聚四氟乙烯F4 12 外磁鋼總成 釤鈷磁鋼組合件
6 冷卻裝置 不鏽鋼組合件 13 冷卻聯接架 鑄件HT200
7 泵軸 不鏽鋼1Cr18Ni9Ti

MT-HTP型高溫磁力泵性能參數

型 號 口徑(mm) 流量(m3/h) 揚程

(m)

 電機功率(kW) 電壓

 (V)

 材質
進口 出口
MT-HTP32-25-115 32 25 6.6 15 1.1 380 不
鏽
鋼
MT-HTP32-20-125 32 20 3.2 20 1.1 380
MT-HTP 32-20-160 32 20 3.2 32 1.5 380
MT-HTP 40-25-125 40 25 6.3 20 2.2 380
MT-HTP 40-25-160 40 25 6.3 32 3 380
MT-HTP 40-25-200 40 25 6.3 50 5.5 380
MT-HTP 50-32-125 50 32 12.5 20 3 380
MT-HTP 50-32-160 50 32 12.5 32 4 380
MT-HTP 50-32-200 50 32 12.5 50 7.5 380
MT-HTP 50-32-250 50 32 12.5 80 18.5 380
MT-HTP 65-50-125 65 50 25 20 4 380
MT-HTP 65-50-160 65 50 25 32 7.5 380
MT-HTP 65-40-200 65 40 25 50 15 380
MT-HTP 65-40-250 65 40 25 80 18.5 380
MT-HTP 80-65-125 80 65 50 20 7.5 380
MT-HTP 80-65-160 80 65 50 32 15 380
MT-HTP 80-50-200 80 50 50 50 18.5 380
MT-HTP 80-50-250 80 50 50 80 37 380
MT-HTP 100-80-125 100 80 100 20 15 380
MT-HTP 100-80-160 100 80 100 32 18.5 380
MT-HTP 100-65-200 100 65 100 50 37 380
MT-HTP 100-65-250 100 65 100 80 55 380
注:每個型號都可配防爆電機

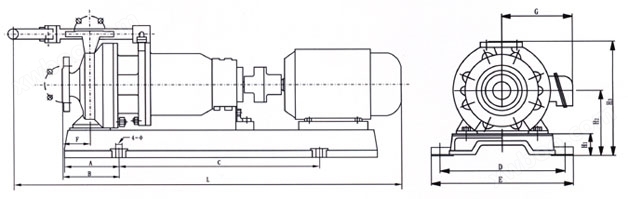

MT-HTP型高溫磁力泵安裝尺寸

型號 A B C D E F G L H1 H2 H3 φ
MT-HTP32-20-125 140 270 270 250 290 67.5 145 898 60 175 290 12
MT-HTP32-20-160 140 273 270 250 290 67.5 155 918 60 175 335 12
MT-HTP40-25-105 140 270 270 250 290 65 155 918 60 175 250 12
MT-HTP40-25-125 140 270 270 250 290 65 155 918 60 175 290 12
MT-HTP40-25-160 170 157 580 350 390 80 190 1342 80 217 380 19
MT-HTP40-25-200 170 157 645 380 420 80 210 1497 80 250 430 19
MT-HTP50-32-160 170 162 580 350 390 80 190 1342 80 217 380 19
MT-HTP50-32-200 170 157 645 380 420 80 210 1537 80 250 430 19
MT-HTP50-32-250 275 265 840 490 560 100 255 1927 90 280 505 24
MT-HTP65-50-160 170 157 645 380 420 120 210 1537 80 235 455 19
MT-HTP65-40-200 275 165 840 490 560 100 210 1893 90 260 440 19
MT-HTP65-40-250 275 265 840 490 560 100 285 1927 90 270 505 24
MT-HTP80-65-160 275 265 840 490 560 100 255 1893 90 260 440 24
MT-HTP80-50-200 275 265 840 490 560 100 255 1927 90 260 460 24
MT-HTP80-50-250 275 258 870 490 560 125 285 1998 90 280 525 24
MT-HTP100-80-125 275 258 840 490 560 100 255 1893 90 250 430 19
MT-HTP100-80-160 275 275 840 490 560 100 255 1927 90 260 460 24
MT-HTP100-65-200 300 300 930 550 610 100 305 2140 100 280 505 24
MT-HTP100-65-250 300 300 1080 550 610 125 335 2300 100 300 650 28

MT-HTP型高溫磁力泵故障與排出方法

故障現象 原因分析 排除方法
泵不出水 1、 水泵反轉

2、 進水管漏氣

3、 泵腔儲(chu) 水不足

4、 電壓太高、啟動時聯軸器打滑

5、 吸程太高

6、 閥門沒有打開

 1、 調整電機旋轉方向

2、 杜絕漏氣

3、 增加儲(chu) 水量

4、 調整電壓

5、 降低泵安裝位置

6、 校正或改變閥門

流量不足 1、 吸入管徑大小或堵塞

2、 葉輪流道阻塞

3、 揚程過高

4、 轉速不夠

 1、 調換或清洗進水管

2、 清洗葉輪

3、 開大出水閥

4、 恢複額定轉速

揚程過低 1、 流量過大

2、 轉速太低

 1、 關小出水閥

2、 恢複額定轉速

澡音太大 1、 泵軸嚴重磨損

2、 軸承嚴(yan) 重磨損

3、 外磁鋼或內(nei) 磁鋼與(yu) 隔離套接觸

4、 密封環與(yu) 葉輪研磨

5、 冷卻箱內(nei) 滾動軸承磨損

 1、 更換泵軸

2、 更換軸承

3、 拆除泵頭重新組裝

4、 更換止推環、密封環

5、 更換滾動軸承

漏液 1、  Ｏ型密封圈損壞 1、 更換Ｏ型密封圈

MT-HTP型高溫磁力泵使用注意事項

1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空動轉，同時避免在工作中途停電後再啟動 時所造成時空載運轉。

2、被輸送介質中，若含有固體(ti) 顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。

3、泵在使用中環境溫度應小於(yu) 40℃，電機溫升不得超過75℃。

4、被輸送的介質及其溫度應在泵材允許範圍內(nei) （詳見附表）。工程塑料泵的使用溫度<60℃，金屬泵的使用>

5、對於(yu) 輸送液為(wei) 易沉澱結晶的介質，使用後應及時清洗，排淨泵內(nei) 積液。

6、泵運行1500小時後，應拆檢軸承和端麵動環的磨損情況，並更換不宜再用的易損件。

7、泵內(nei) 外磁性聯軸器采用高性能永磁材料，可能對下列器件產(chan) 生潛在危害，請將下列器件與(yu) 本係列泵保持距離。如：心髒起博器，信用卡及其它磁卡、計算器、計算機磁盤、手表等。
