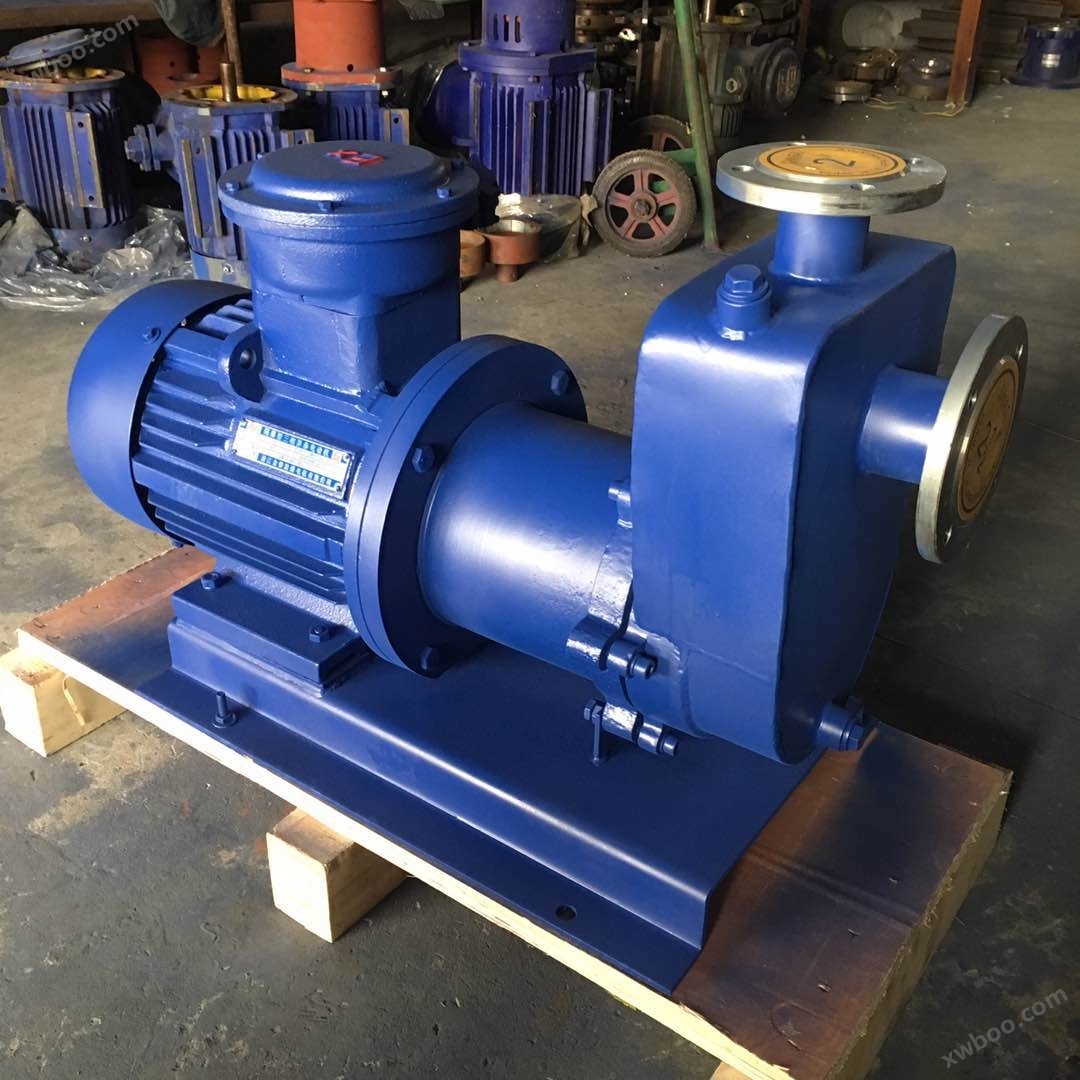

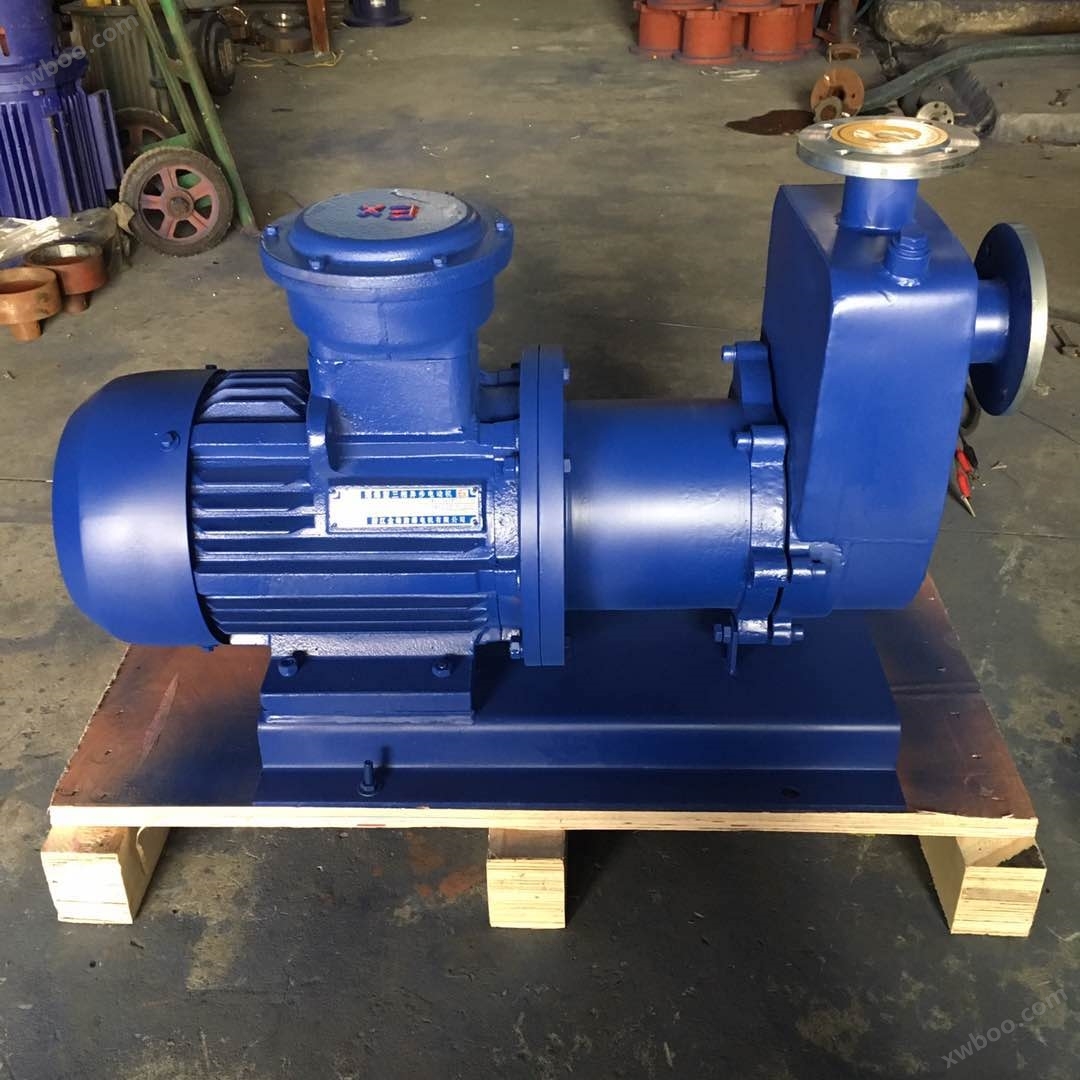

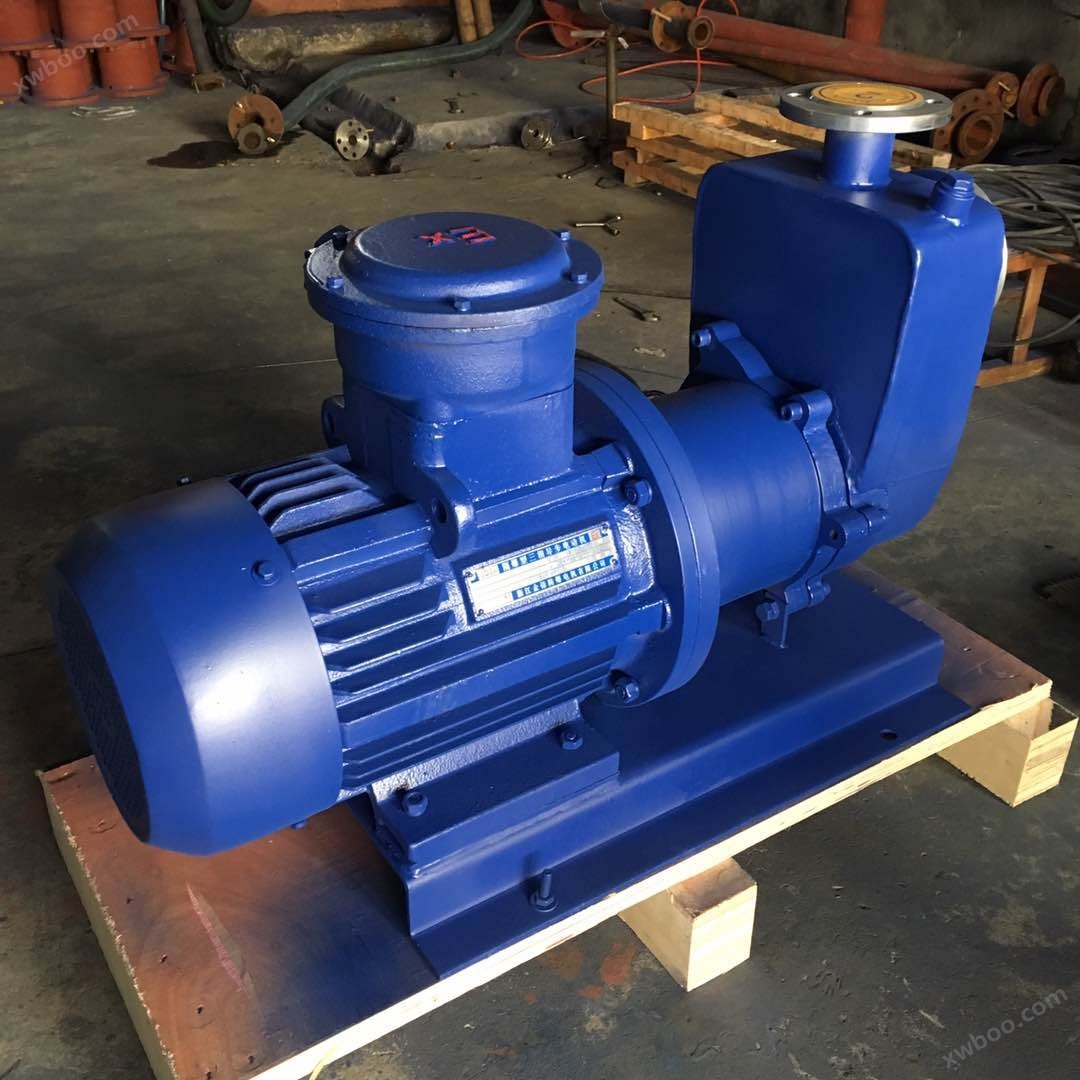

ZCQ係列不鏽鋼防爆自吸式磁力泵

簡要描述：ZCQ係列自吸式磁力驅動泵，是自吸泵和磁力泵的完美組合。采用磁力耦合傳(chuan) 動，不存在動密封點。因此既能徹底杜絕跑、冒、滴、漏現象，又具有良好的自吸功能。其過流部件采用耐腐蝕不鏽鋼、高純度工業(ye) 陶瓷及填充四氟製成，具有良好的耐腐性。廣泛用於(yu) 醫藥、食品、製堿、製藥、印染、塗裝等行業(ye) 及易燃易爆、易揮發、有毒、有機溶劑和貴重液體(ti) 的輸送。

  • 產品型號：
  • 廠商性質：
  • 更新時間：2024-11-05
  • 訪  問  量：1218
ZCQ係列不鏽鋼防爆自吸式磁力泵

詳細介紹

ZCQ型自吸式磁力泵概述

      ZCQ係列自吸式磁力驅動泵，是自吸泵和磁力泵的完美組合。采用磁力耦合傳(chuan) 動，不存在動密封點。因此既能徹底杜絕跑、冒、滴、漏現象，又具有良好的自吸功能。其過流部件采用耐腐蝕不鏽鋼、高純度工業(ye) 陶瓷及填充四氟製成，具有良好的耐腐性。廣泛用於(yu) 醫藥、食品、製堿、製藥、印染、塗裝等行業(ye) 及易燃易爆、易揮發、有毒、有機溶劑和貴重液體(ti) 的輸送。

ZCQ型自吸式磁力泵產品特點

      ZCQ型自吸式磁力驅動泵以靜密封取代動密封，使泵的過流部件處於(yu) 完全密封狀態，徹底解決(jue) 了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體(ti) 及過流部件的材料均采用了耐腐蝕的不鏽鋼、鋼玉陶瓷、四氟石墨等材料製造，既有CQ型磁力驅動泵的功能，又集皂吸於(yu) 一身，不需底閥和引灌水，自吸高度4米。該磁力泵結構緊湊，外形美觀，體(ti) 積小，噪音低，運行可靠，使用維修方便。 適用範圍可廣泛用於(yu) 石油、化工、製藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液、毒液、揮發性液體(ti) ，以及循環水設備配套，特別是易漏、易燃、易爆液體(ti) 的抽送。

ZCQ型自吸式磁力泵工作原理

     本泵采用外混式軸向回水泵體(ti) 結構，泵體(ti) 由吸液室、儲(chu) 液室、蝸殼、回流孔、氣液分離室等部份組成，結構見圖一。泵啟動後，在離心力的作用下，吸水室中的剩餘(yu) 液與(yu) 進液管路中的空氣被葉輪攪拌成氣混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內(nei) ， 經過多次循環，進液管道中的空氣被排淨，使泵內(nei) 形成一定的真空度，達到自吸的作用。

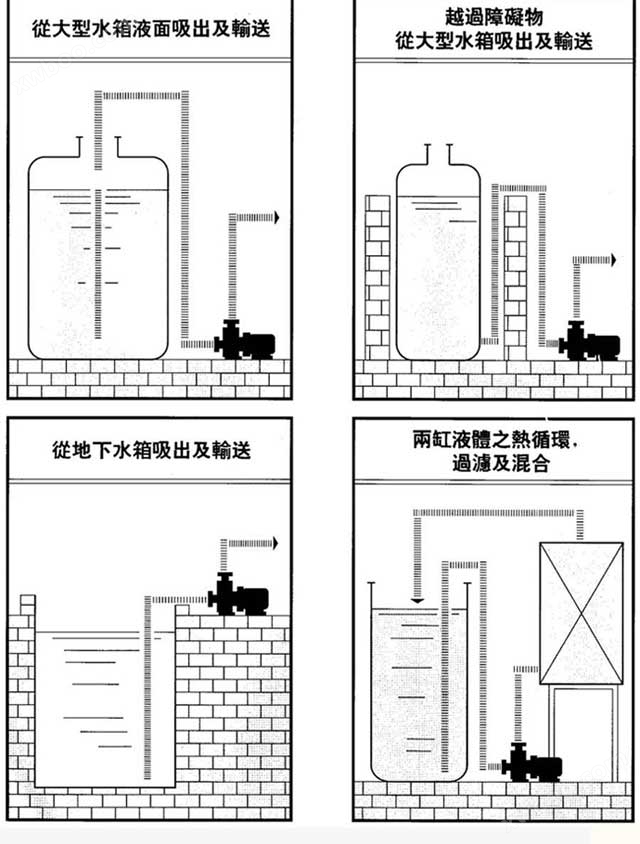

ZCQ型自吸式磁力泵裝置實例

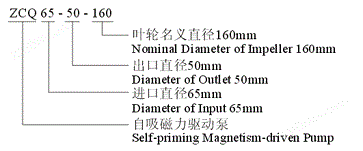

 ZCQ型自吸式磁力泵型號意義

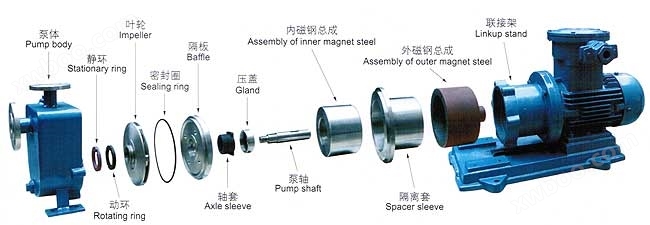

ZCQ型自吸式磁力泵結構說明

序號 零件名稱 材料 序號 零件名稱 材料
1 泵體 不鏽鋼 8 內磁鋼總成 磁體組件
2 止回閥 氟橡膠 9 隔離套 不鏽鋼
3 靜環 不鏽鋼 10 前後止推環 碳化鎢
4 葉輪 不鏽鋼 11 軸承體 不鏽鋼
5 密封圈 聚四氟乙烯 12 泵軸 不鏽鋼
6 前後軸承 碳石墨 13 外磁鋼總成 磁體組件
7 前後軸套 碳化鎢 14 聯接架 鑄鐵

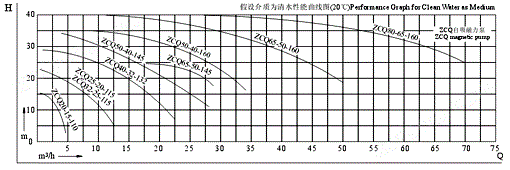

ZCQ型自吸式磁力泵性能曲線圖

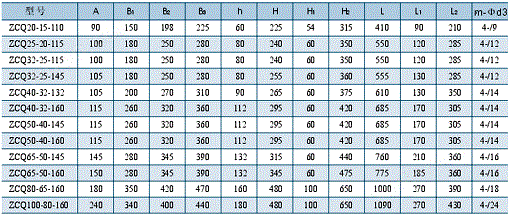

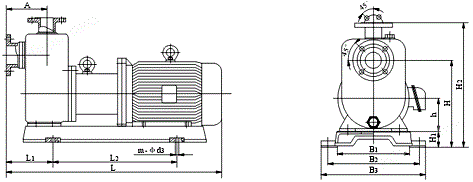

ZCQ型自吸式磁力泵外型和安裝尺寸

ZCQ型自吸式磁力泵性能參數表

型號 流量
(m3/h) 		揚程m 轉速r/min 軸功率Kw 效率
η

自吸性能
m/3分

 配帶電機功率
介質密度
＜1 ＜1.3 ＜1.84
ZCQ25-20-115 1.0
1.6
2.0 		17
15
12.5 		2900 0.23
0.24
0.24 		20
27
28 		4 Y/YB801-2
0.75 		Y/YB801-2
0.75 		Y/YB801-2
0.75
ZCQ32-25-115 1.9
3.2
3.8 		17
15
12.5 		2900 0.40
0.45
0.43 		22
29
30 		4 Y/YB801-2
0.75 		Y/YB801-2
0.75 		Y/YB802-2
1.1
ZCQ32-25-145 1.9
3.2
3.8 		27.5
25
22 		2900 0.68
0.78
0.79 		21
28
29 		4 Y/YB802-2
1.1 		Y/YB802-2
1.1 		Y/YB90S-2
1.5
ZCQ40-32-132 3.8
6.3
7.5 		25
22
19 		2900 0.99
1.11
1.11 		26
34
35 		4 Y/YB802-2
1.1 		Y/YB90S-2
1.5 		Y/YB90L-2
2.2
ZCQ40-32-160 3.8
6.3
7.5 		34
32
29 		2900 1.41
1.57
1.65 		25
35
36 		4 Y/YB90L-2
2.2 		Y/YB90L-2
2.2 		Y/YB100L-2
3.0
ZCQ50-32-125 7.5
12.5
15 		22
20
18 		2900 1.55
1.70
1.79 		29
40
41 		4 Y/YB90L-2
2.2 		Y/YB100L-2
3.0 		Y/YB112M-2
4.0
ZCQ50-32-160 7.5
12.5
15 		34
32
29 		2900 2.57
2.87
3.04 		27
38
39 		4 Y/YB100L-2
3.0 		Y/YB112M-2
4.0 		Y/YB32S1-2
5.5
ZCQ50-32-200 7.5
12.5
15 		52.5
50
48 		2900 5.10
5.67
6.33 		21
30
31 		4 Y/YB32S2-2
7.5 		Y/YB32S2-2
7.5 		Y/YB160M1-2
11
ZCQ65-50-125 15
25
30 		22
20
18 		2900 2.81
3.17
3.34 		32
43
44 		4 Y/YB112M-2
4.0 		Y/YB132S1-2
5.5 		Y/YB132S2-2
7.5
ZCQ65-50-160 15
25
30 		34
32
28 		2900 4.63
5.31
5.45 		30
41
42 		4 Y/YB132S1-2
5.5 		Y/YB132S2-2
7.5 		Y/YB160M1-2
11
ZCQ65-40-200 7.5
12.5
15 		53
50
47 		2900 8.33
9.73
10.67 		26
35
36 		4 Y/YB160M1-2
11 		Y/YB160M2-2
15 		Y/YB160L-2
18.5
ZCQ80-65-125 30
50
60 		22
20
18 		2900 4.73
5.56
5.39 		38
49
50 		4 Y/YB132S1-2
5.5 		Y/YB132S2-2
7.5 		Y/YB160M1-2
11
ZCQ80-65-160 30
50
60 		34
32
28 		2900 8.29
9.68
9.95 		33
45
46 		4 Y/YB160M1-2
11 		Y/YB160M2-2
15 		Y/YB160L-2
18.5
ZCQ80-50-200 30
50
60 		53
50
47 		2900 12.37
14.80
16.34

35
46
47

 4 Y/YB160L-2
18.5 		Y/YB180M-2
22 		Y/YB200L1-2
30
ZCQ80-50-250 30
50
60 		84
80
75 		2900 21.45
24.76
27.23 		32
44
45 		4 Y/YB200L1-2
30 		Y/YB220L2-2
37 		Y/YB225M-2
45
ZCQ100-80-160 60
100
120 		33.5
32
27 		2900 12.16
16.14
16.04 		45
54
55 		4 Y/YB160L1-2
18.5 		Y/YB180M-2
22 		Y/YB200L1-2
30


型號 口徑 流量 揚程 吸程 功率 轉速
（材質：不鏽鋼） 進口 出口 升/分 (m3/h) (m) (m) (kw) （r/min)
ZCQ20-12-110 20 12 50 3 12 4 0.37 2800
ZCQ25-20-115 25 20 110 6.6 15 4 1.1
ZCQ32-25-115 32 25 110 6.6 15 4 1.1
ZCQ32-25-145 32 25 80 4.8 25 4 1.1
ZCQ40-32-132 40 32 180 10.8 20 4 2.2
ZCQ40-32-160 40 32 200 12 32 4 4
ZCQ50-40-145 50 40 240 14.4 25 4 4
ZCQ50-40-160 50 40 220 13.2 32 4 4
ZCQ65-50-145 65 50 280 16.8 25 4 5.5
ZCQ65-50-160 65 50 450 27 32 4 7.5
ZCQ80-65-160 80 65 850 51 32 4 15
ZCQ80-65-200 80 65 850 51 50 4 18.5
ZCQ100-80-160 100 80 1700 100 32 4 18.5
ZCQ100-80-200 100 80 1700 100 50 4 22

ZCQ型自吸式磁力泵使用注意事項

1.因自吸泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電後再啟動時所造成時空栽運轉。

2，被輸送介質中，若含有固體(ti) 顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。

3，泵在使用中環境溫度應小於(yu) 40℃，電機溫升不得超過75℃。

4，被輸送的介質及其溫度應在泵材允許的範圍內(nei) （詳見附表〕。金屬泵的使用溫度〈100℃；，被輸送的介質比重?1.3；介質比重〈1.3時，將影響技術性能。

5，對於(yu) 輸送液為(wei) 易沉澱結晶的介盾，使用後應及時清洗，排淨泵內(nei) 積液。

6，自吸泵運行500小時後，應拆檢思承和端麵動環的磨損情況，若軸承和軸套的間隙大於(yu) 0.5~1mm,葉輪軸向竄動1.5~2mm時，應更換軸承和軸向動環。
