ISG型係列立式管道離心泵

ISG型立式管道離心泵產(chan) 品概述

ISG立式單級管道離心泵，是揚子江泵業(ye) 科技人員聯合國內(nei) 水泵專(zhuan) 家選用國內(nei) 優(you) 秀水力模型，采用IS型單級單吸離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISG型基礎上派生出適用熱水泵、高溫耐腐蝕化工泵、油泵。該係列產(chan) 品具有高效節能、噪音低、性能可靠等優(you) 點，符合新國家機械部JB/T53058-93的標準要求，產(chan) 品按國際ISO2858標準設計製造。

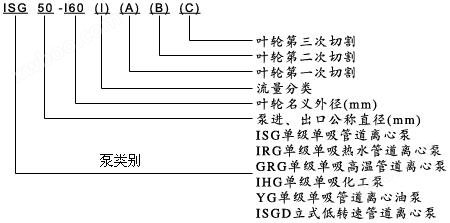

ISG型立式管道離心泵型號意義(yi)

產(chan) 品特點

1、ISG泵為(wei) 立式結構，進出口口徑相同，且們(men) 於(yu) 同一中心線上，可象閥門一樣安裝於(yu) 管路之中，外形緊湊美觀，占地麵積小，建築投入低，如加上防護罩則可置於(yu) 戶外使用。

2、葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與(yu) 電機軸承配置合理，能有效地平衡泵運轉產(chan) 生的徑向和軸向負荷，從(cong) 而保證了泵的運行平衡振動噪音很低。

3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。

4、安裝檢修方便，無需拆動管路係統，隻要卸下泵聯體(ti) 座螺母即可抽出全部轉子部件。

5、可根據使用要求即流量和揚程的需要采用泵的串、並聯運行方式。

6、可根據管路布置的要求采用泵的豎式和橫式安裝。

主要用途

1.供輸送清水及物理化學性質類似於(yu) 清水的其他液體(ti) 之用，適用於(yu) 工業(ye) 和城市給排水、高層建築增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通製冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T＜80℃。

2.熱水泵適用於(yu) 冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館等鍋爐高溫熱水增壓循環輸送以及城市住房采暖循環用泵，使用溫度120℃以下。

3.高溫離心泵廣泛用於(yu) ：能源、冶金、化工、紡織、造紙以及飯店、浴室、賓館等鍋爐高溫熱水增壓循環輸送以及城市住房采暖循環用泵，使用溫度240℃以下。

4.IHG型立式不鏽鋼管道離心泵供輸送不含固體(ti) 顆粒，具有腐蝕性，粘度類似於(yu) 水的液體(ti) ，適用於(yu) 石油、化工、冶金、電力、造紙、食品製藥和合成纖維等部門，使用溫度為(wei) -20℃ ~ 120℃。

5.YG型管道油泵，供輸送汽油、煤油、柴油等石油產(chan) 品，被輸送介質溫度為(wei) -20℃ ~ + 120℃。

6.IHGB型立式不鏽鋼防爆型化工離心泵，適用於(yu) 輸送易燃性化工液體(ti) 。

7.ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低速離心泵，適用於(yu) 環境噪聲要求很低的場合及空調循環等。

ISG型立式管道離心泵使用條件

1、 吸入壓力≤1.0Mpa，或泵係統高工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤1.6Mpa、泵靜壓試驗壓力為(wei) 2.5Mpa,訂貨時請注明係統工作壓力。泵係統工作壓力大於(yu) 1.6Mpa時應在訂貨時另行提出。以便在製造時泵的過流部件和聯接部分采用鑄鋼材料。

2、 環境溫度<40℃，相對濕度<95%。<>

3、 所輸送介質中固體(ti) 顆粒體(ti) 積含量不超過單位體(ti) 積的0.1%，粒度<0.2mm.<>

注：如使用介質為(wei) 帶有細小顆粒，請在訂貨時說明，以便采用耐磨式機械密封。

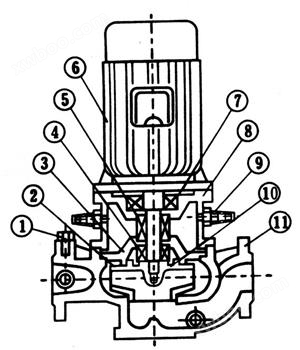

ISG型立式管道離心泵產(chan) 品結構圖

ISG型立式管道離心泵性能參數

型號	口徑	流量		揚程	效率	轉速	電機功率	必需汽蝕餘(yu) 量
	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
15-80	15	1.1 1.5 2.0	0.3 0.42 0.55	8.5 8 7	26 34 34	2800	0.18	2.3
20-110	20	1.8 2.5 3.3	0.5 0.69 0.91	16 15 13.5	25 34 35	2800	0.37	2.3
20-160	20	1.8 2.5 3.3	0.5 0.69 0.91	33 32 30	19 25 23	2900	0.75	2.3
25-110	25	2.8 4 5.2	0.78 1.11 1.44	16 15 13.5	34 42 41	2900	0.55	2.3
25-125	25	2.8 4 5.2	0.78 1.11 1.44	20.6 20 18	28 36 35	2900	0.75	2.3
25-125A	25	2.5 3.6 4.6	0.69 1.0 1.28	17 16 14.4	35	2900	0.55	2.3
25-160	25	2.8 4 5.2	0.78 1.11 1.44	33 32 30	24 32 33	2900	1.5	2.3
25-160A	25	2.6 3.7 4.9	0.12 1.03 1.36	29 28 26	31	2900	1.1	2.3
型號	口徑	流量		揚程	效率	轉速	電機功率	必需汽蝕餘量
	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
32-100(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	13.2 12.5 11.3	48 54 53	2900	0.75	2.0
32-125	32	3.5 5 6.5	0.97 0.39 1.8	22 20 18	40 44 42	2900	0.75	2.3
32-125A	32	3.1 4.5 5.8	0.86 1.25 1.61	17.6 16 14.4	43	2900	0.55	2.3
32-160(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	33.2 32 30.2	34 40 42	2900	2.2	2.0
32-200(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	50.5 50 48	26 33 35	2900	4	2.0
32-200A	32	2.8 4 5.2	0.78 1.11 1.44	44.6 44 42.7	34 40 42	2900	2.2	2.0

注：型號非常齊全，這裏不過多展示，需要可谘詢發全部型號資料。

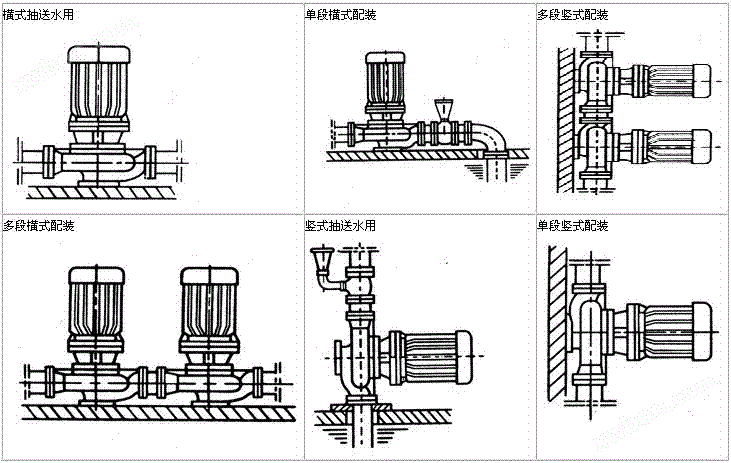

ISG型立式管道離心泵管道連接方式

ISG型立式管道離心泵安裝方式

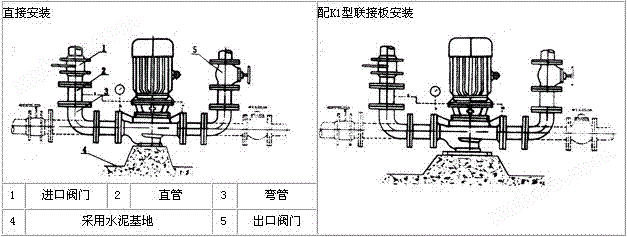

一、剛性連接：

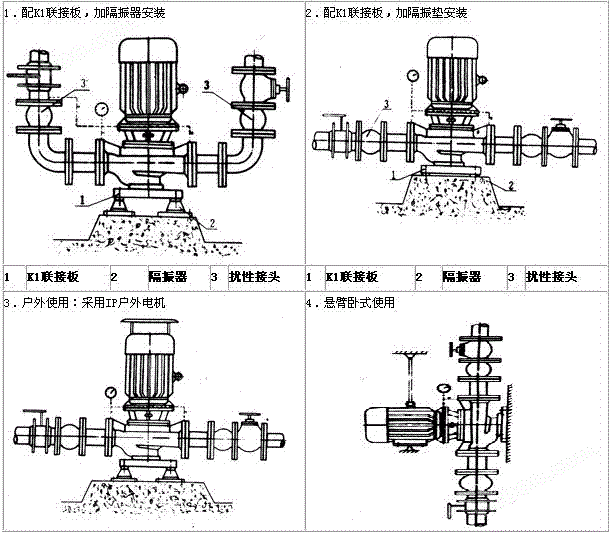

二、柔性連接

ISG型立式管道離心泵故障原因及排除方法

故障現象	可能產(chan) 生的原因	排除方法
1、水泵不出水	a、進出口閥門未打開，進出管路阻塞，流道葉輪阻塞。 b、電機運行方向不對，電機缺相轉速很慢。 c、吸入管漏氣。 d、泵沒灌滿液體(ti) ， 泵腔內(nei) 有空氣。 e、進口供水不足， 吸程過高，底閥漏水。 f、管路阻力過大，泵選型不當。	a、檢查，去除阻塞物 b、調整電機方向，堅固電機接線 c、擰緊各密封麵，排除空氣 d、打開泵上蓋或打開排氣閥 排盡空氣 e、停機檢查、調整（並網自來水 管和帶吸程使用易出現此現象 f、減少管路彎道，重新選泵。
2、水泵流量不足	a、先按1.原因檢查。 b、管道、泵流產(chan) 葉輪部分阻塞、 水垢沉積、閥門開度不足 c、電壓偏低 d、葉輪磨損	a、先按1.排除 b、去除阻塞物 重新調整閥門開度。 c、穩壓。 d、更換葉輪。
3、功率過大	a、超過額定流量使用。 b、吸程過高。 c、泵軸承磨損。	a、調節流量關小出口閥門。 b、降低 c、更換葉輪
4、雜音振動	a、管路支撐不穩。 b、液體混有氣體。 c、產生汽蝕。 d、軸承損壞。 e、電機超載發熱運行。	a、穩固管路 b、提高吸入壓力、排氣 c、降低真空度 d、更換軸承 e、搞整按5。
5、電機發熱	a、流量過大、超載運行。 b、碰擦。 c、電機軸承損壞。 d、電壓不足。	a、關小出口閥。 b、檢查排除。 c、更換軸承。 d、穩壓。
6、水泵漏水	a、機械密封磨損。 b、泵體有砂孔或破裂。 c、密封麵不平整。 d、安裝螺栓鬆懈。	a、更換。 b、焊補或更換。 c、修整。 d、堅固。

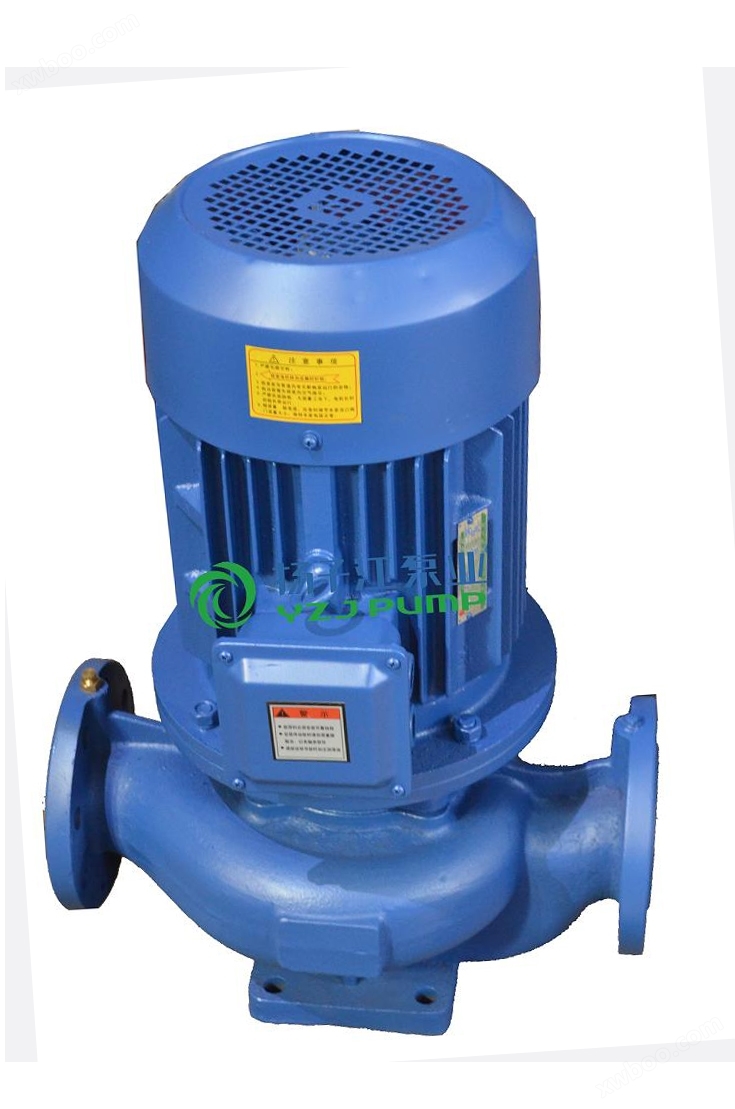

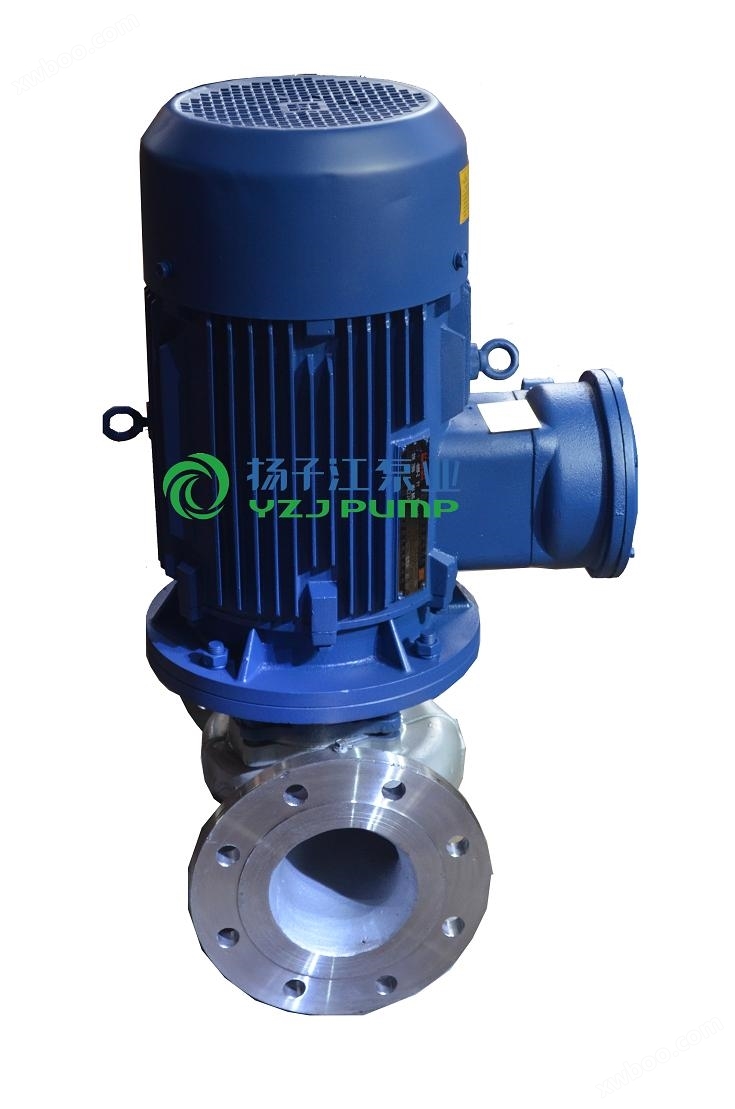

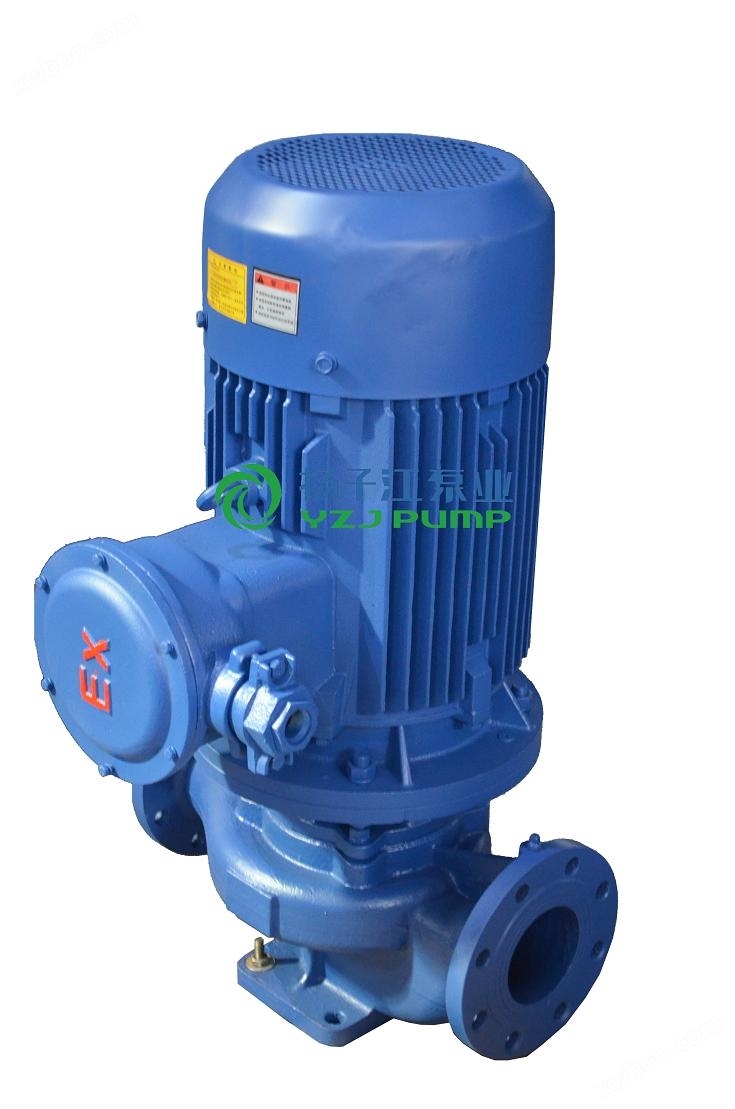

產(chan) 品實拍圖
