GDLF型立式不鏽鋼多級離心泵

簡要描述：DLF型立式不鏽鋼多級離心泵是本公司在國內(nei) 外優(you) 秀泵型之基礎上結合用戶要求及消防有關(guan) 標準，並根據JB/TQ6435-92標準設計製造的新一代產(chan) 品。立式不鏽鋼多級離心泵采用立式節段式外加不鏽鋼殼體(ti) 結構，使得泵的進出口位於(yu) 同一水平線上且口徑相同，能象閥門一樣安裝與(yu) 管路中，立式不鏽鋼多級離心泵同時集中了多級泵之高壓、立式泵之占地麵積小及管道泵之安裝方便的優(you) 點。

產品型號：GDLF型
廠商性質：生產廠家
更新時間：2024-11-05
訪問量：1165

說明書下載產品視頻產品谘詢

產(chan) 品分類

Product Category

相關(guan) 文章

詳細介紹

GDLF型立式不鏽鋼多級離心泵概述

GDLF型立式不鏽鋼多級離心泵是本公司在國內(nei) 外優(you) 秀泵型之基礎上結合用戶要求及消防有關(guan) 標準，並根據JB/TQ6435-92標準設計製造的新一代產(chan) 品。立式不鏽鋼多級離心泵采用立式節段式外加不鏽鋼殼體(ti) 結構，使得泵的進出口位於(yu) 同一水平線上且口徑相同，能象閥門一樣安裝與(yu) 管路中，立式不鏽鋼多級離心泵同時集中了多級泵之高壓、立式泵之占地麵積小及管道泵之安裝方便的優(you) 點。立式不鏽鋼多級離心泵由於(yu) 采用優(you) 秀的水力模型，所以還具有高效節能、運行平穩等優(you) 點，立式不鏽鋼多級離心泵而且軸封采用耐磨機械密封，無泄露、使用壽命長。

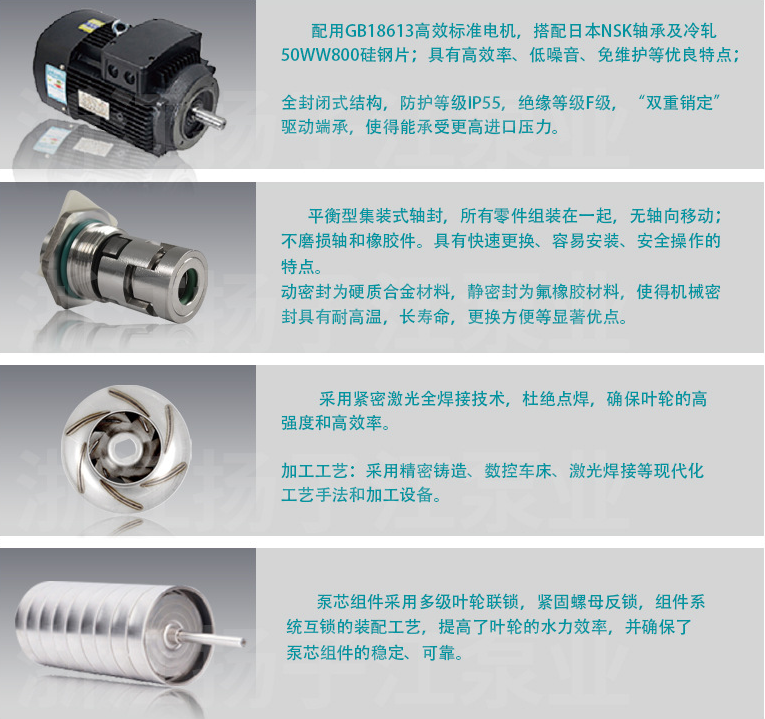

部分結構細節分析



型號意義(yi)

例如：80GDL(F)36-12X5

80-進出口直徑（mm）

GDL- 立式多級管道離心泵

12-單級揚程（m）

36-短支架聯接式

GDLF型立式不鏽鋼多級泵性能參數

序號	型　號	進出口徑	流　量 (m3/h)	揚　程 (m)	轉　速 (r/min)	效　率 (%)	電機功率(kw)	汽　蝕餘量	重量(kg)
1	25GDLF2-12×3	25	2	36	30	2900	1.1	1.7	58
2	25GDLF2-12×4			48			1.1		62
3	25GDLF2-12×5			60			1.5		68
4	25GDLF2-12×6			72			1.5		72
5	25GDLF2-12×7			84			2.2		78
6	25GDLF2-12×8			96			2.2		82
7	25GDLF2-12×9			108			2.2		86
8	25GDLF2-12×10			120			3.0		98
9	25GDLF2-12×11			132			3.0		102
10	25GDLF2-12×12			144			3.0		106
11	25GDLF4-11×3	25	4	33	40	2900	1.1	1.7	58
12	25GDLF4-11×4			44			1.5		65
13	25GDLF4-11×5			55			2.2		72
14	25GDLF4-11×6			66			2.2		76
15	25GDLF4-11×7			77			3.0		86
16	25GDLF4-11×8			88			3.0		90
17	25GDLF4-11×9			99			3.0		94
18	25GDLF4-11×10			110			4.0		110
19	25GDLF4-11×11			121			4.0		114
20	25GDLF4-11×12			132			4.0		118
21	25GDLF4-11×13			143			4.0		122
22	40GDLF6-12×3	40	6	36	52	2900	1.5	1.7	72
23	40GDLF6-12×4			48			2.2		78
24	40GDLF6-12×5			60			2.2		82
25	40GDLF6-12×6			72			3.0		92
26	40GDLF6-12×7			84			3.0		96
27	40GDLF6-12×8			96			4.0		112
28	40GDLF6-12×9			108			4.0		116
29	40GDLF6-12×10			120			4.0		120
30	40GDLF6-12×11			132			5.5		140
31	40GDLF6-12×12			144			5.5		146
32	50GDLF12-15×2	50	12	30	56	2900	2.2	1.8	113
33	50GDLF12-15×3			45			3.0		129
34	50GDLF12-15×4			60			4.0		149
35	50GDLF12-15×5			75			5.5		181
36	50GDLF12-15×6			90			5.5		190
37	50GDLF12-15×7			105			7.5		204
38	50GDLF12-15×8			120			7.5		212
39	50GDLF12-15×9			135			11		265
40	50GDLF12-15×10			150			11		273
41	50GDLF18-15×2	50	18	30	62	2900	3.0	1.8	122
42	50GDLF18-15×3			45			4.0		142
43	50GDLF18-15×4			60			5.5		175
44	50GDLF18-15×5			75			7.5		189
45	50GDLF18-15×6			90			7.5		198
46	50GDLF18-15×7			105			11		252
47	50GDLF18-15×8			120			11		261
48	50GDLF18-15×9			135			15		280
49	50GDLF18-15×10			150			15		289
50	65GDLF24-12×2	65	24	44	65	2900	3.0	3.0	131

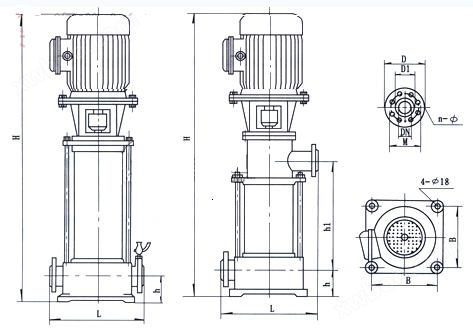

GDLF型立式不鏽鋼多級離心泵安裝尺寸圖

型號	H1	L	B	4-φd1	進口法蘭(J)
型號	H1	L	B	4-φd1	DN	N-φD2	φD
25GDLF	60	300	200	4-φ18	25	4-φ14	85
40GDLF	80	360	235	4-φ18	40	4-φ18	110
50GDLF	100	360	235	4-φ18	50	4-φ18	125
65GDLF	110	360	235	4-φ18	65	4-φ18	145
80GDLF	130	420	300	4-φ18	80	8-φ18	160
100GDLF	160	520	350	4-φ18	100	8-φ18	180
125GDLF	160	500	400	4-φ18	125	8-φ18	210
150GDLF	180	600	400	4-φ18	150	8-φ22	245

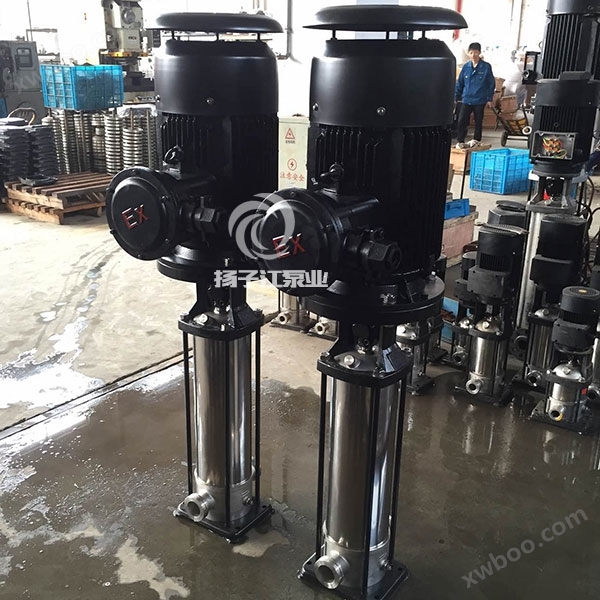

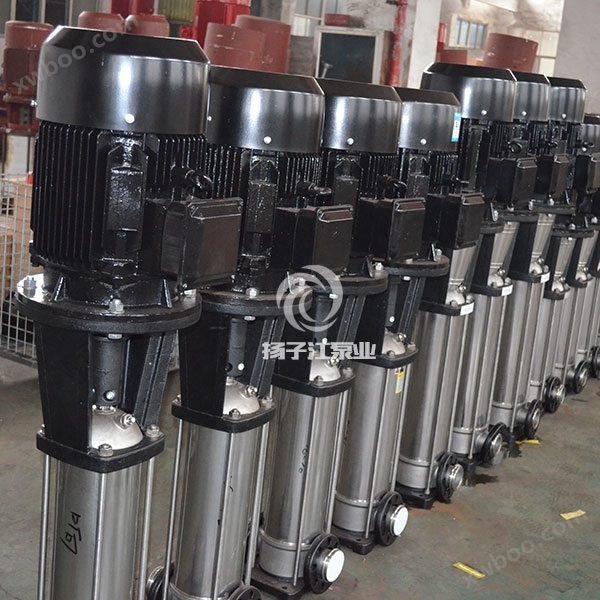

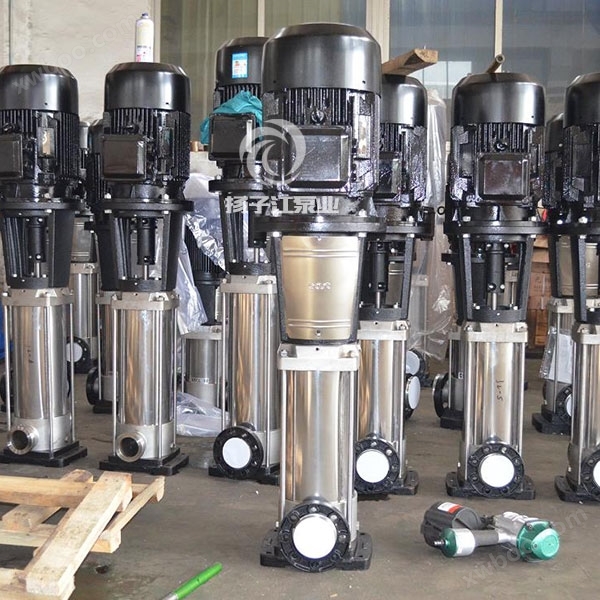

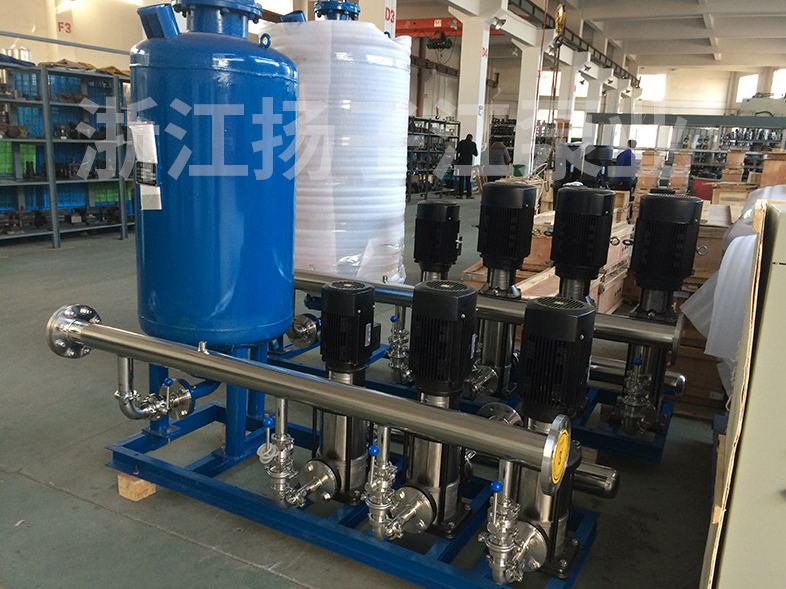

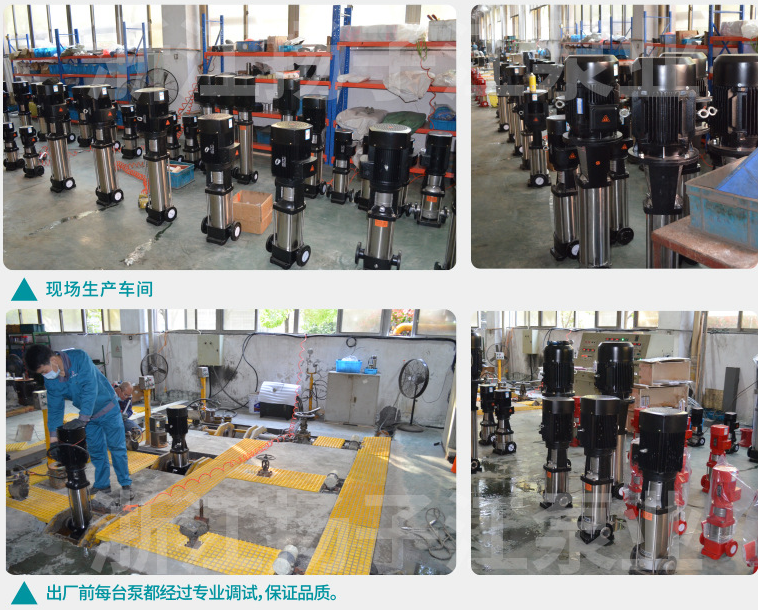

產(chan) 品安裝實拍圖
